16. Modalité pour changer de
type de gaz
16.1 Fonction de réglage
- Instructions destinées à l'installateur -
Pour procéder au réglage de la vanne du gaz, procéder aux opérations suivantes :
1) réglage du débit thermique maxi. Vérifier que la CO
dière fonctionnant au débit thermique maxi, correspond à celle qui est indiquée dans le tableau 1
(a-b-c). Dans le cas contraire, agir sur la vis de réglage (V) qui se trouve sur la vanne. Tourner la
vis dans le sens des aiguilles d'une montre pour réduire la teneur en CO
pour l'augmenter.
2) réglage du débit thermique réduit. Vérifier que la CO
fonctionnant au débit thermique mini, correspond à celle qui est indiquée dans le tableau 1 (a-b-c).
Dans le cas contraire, agir sur la vis de réglage (K) qui se trouve sur la vanne. Tourner la vis dans
le sens des aiguilles d'une montre pour augmenter la teneur en CO
réduire.

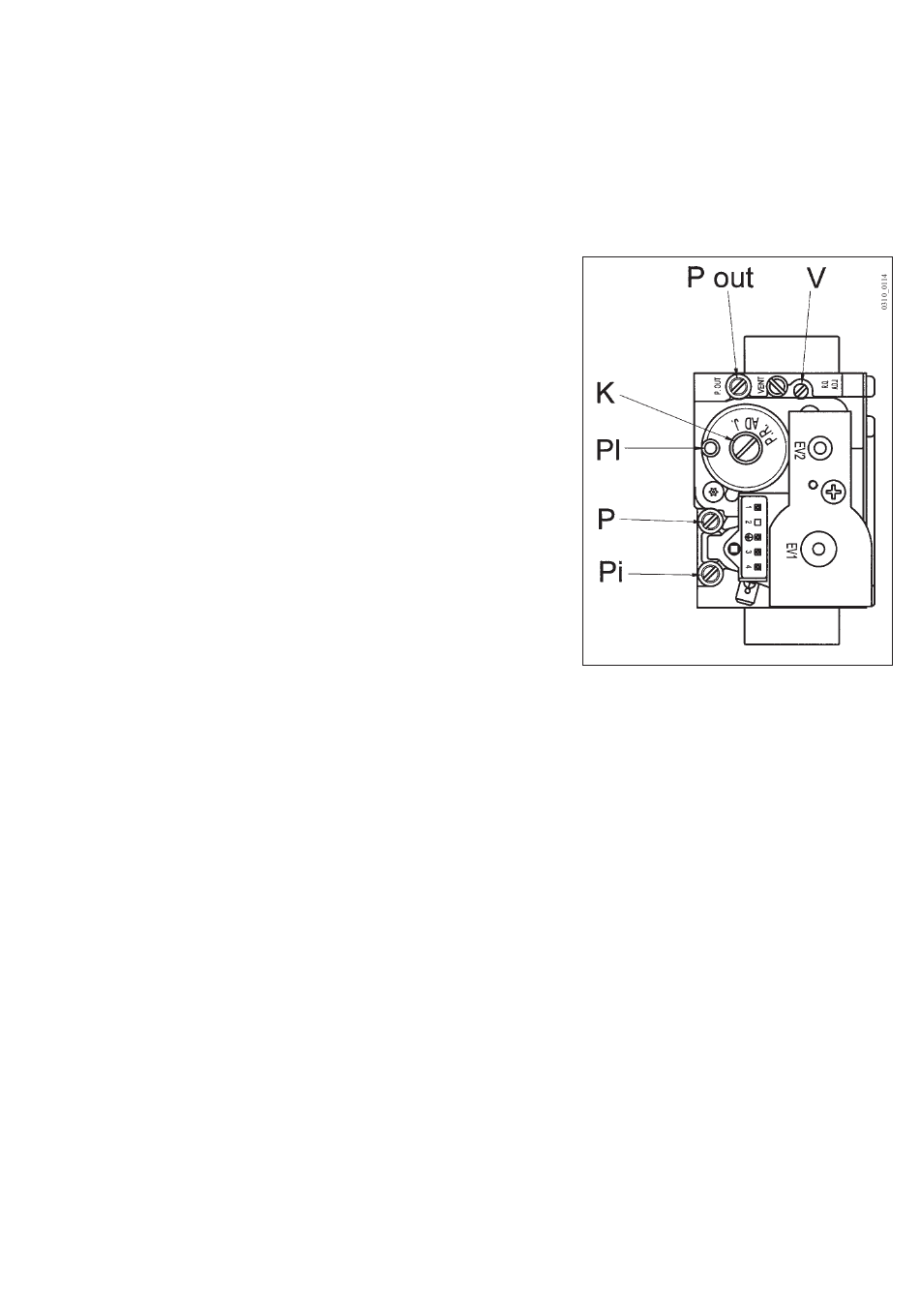

Pi :
prise de pression alimentation gaz
P out : prise de pression gaz au brûleur
P :
prise de pression pour la mesure de l'OFF-
SET
Pl :
entrée signal d'air provenant du ventila-
teur
V :
vis de réglage du débit du gaz
K :
vis de réglage de l'OFFSET
Pour faciliter les opérations de réglage de la vanne du gaz, il est possible de programmer la "fonction
réglage" directement sur le panneau de commande de la chaudière en procédant de la façon suivante:
1)
tourner les boutons 6 et 7 (figure 1) dans le sens inverse des aiguilles d'une montre en les
mettant sur la valeur minimum, comme le montre la figure 18A;
2)
lorsque le bouton 7 est sur cette position, le faire tourner 2 fois de suite rapidement (~
tour) dans le sens des aiguilles d'une montre comme le montre la figure 18B.
Remarque : les Led 2 et 3 (figure 1) clignotent une après l'autre et l'af ficheur visualise le message
"SF" qui s'alterne, par intervalles de 5 secondes, à la valeur de température de départ de la chau-
dière (figure 19).
3)
Tourner le bouton 6 pour régler la vitesse du ventilateur en le faisant passer du débit thermique
minimum (0%) au débit thermique maximum (100%).
Remarque : lorsque la fonction "tarage" est lancée, l'af ficheur visualise le message "P" suivi,
par intervalles de 5 secondes, de la valeur de la température de départ de la chaudière (figure 20).
4)
Cette fonction reste disponible pendant 20 minutes. Il est possible de l'interrompre à l'avance
en tournant le bouton 7 (figure 1).
Remarque : si la température de
fonction s'arrêtera avant sa fin.
mesurée sur le conduit d'évacuation, chau-
2
mesurée sur le conduit d'évacuation, chaudière
2
Figure 17
départ
du chauffage atteint la valeur MAXI programmée, la
23
et dans le sens inverse
2
et dans le sens inverse pour la
2
/
1
4
de
