  • Page 1 Manuel d'installation et d'entretien...

  • Page 2: Table Des Matières

    (iSense RF seulement) ........
  • Page 3 Entrée numérique ................. 25 13.1 Fonctionnement .

  • Page 4: Introduction

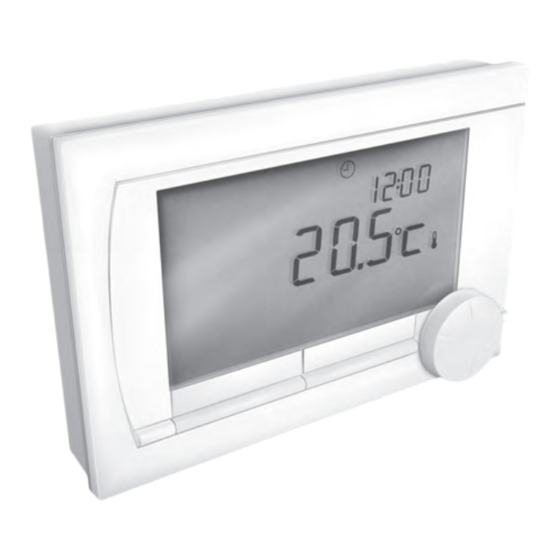

    Remeha iSense Introduction L'iSense de Remeha est un thermostat à minuterie doté de nombreuses fonctions élaborées. L'iSense est proposé dans les variantes OpenTherm et RF : • iSense OpenTherm • iSense RF (sans fi l), avec l'émetteur RF (radioélectrique) iBase Le présent manuel d'installation et d'entretien décrit...

  • Page 5: Présentation

    Présentation L'iSense étant commandé par menus, il est très simple à utiliser et ne comporte que trois boutons. Menus de Pictogrammes Température Heure Heure 2.1 Affichage zone de texte Pictogrammes Programme horloge actif Programme horloge A actif Programme horloge B actif Température journée continue...

  • Page 6: Installation

    Installation Emplacement du thermostat iSense OpenTherm et iSense RF L'iSense étant réglé par défaut sur le thermostat d'ambiance, la température intérieure est utilisée pour contrôler le chauffage central. C'est pourquoi il est recommandé de placer l'iSense sur un mur interne de la pièce dans laquelle vous passez le plus de temps : le salon, par exemple.
  • Page 7 Celles-ci sont nécessaires au fonctionnement de l'iSense RF. Les programmes paramétrés sont enregistrés si la chaudière ou l'iSense est éteint (même en l'absence de piles). L'iSense est alors raccordé et prêt à être utilisé. L'iSense RF T001042-B commence automatiquement à communiquer avec l'iBase.

  • Page 8: Emplacement De La Sonde Extérieure

    Remeha iSense 3.3 Emplacement de la sonde extérieure La sonde de température extérieure n'est pas fournie en série avec l'iSense. Cette sonde n'est nécessaire que pour obtenir un réglage à point de consigne variable de la température intérieure. Les consignes suivantes s'appliquent pour le choix de l'emplacement d'une sonde de température extérieure :...

  • Page 9: Avant La Première Utilisation

    4.2 Réglage par défaut Thermostat d'ambiance L'iSense est réglé par défaut sur le thermostat d'ambiance (le chauffage central est régulé à partir de la température intérieure). Le réglage à point de consigne variable de la chaudière (en fonction de la température extérieure) est également possible.

  • Page 10: Réglage

    Vous pouvez ajuster le programme horloge par défaut, ou entrer un programme entièrement nouveau. Par défaut, l'iSense commence le préchauffage avant l'heure fixée, de manière que la pièce atteigne la température souhaitée à l'heure correcte. Vous trouverez des instructions sur la façon Heure de modifier ce réglage du préchauffage au Chapitre 10.

  • Page 11: Réglage De Températures Continues

    4. Utilisez le bouton C pour fixer l'heure et la température souhaitée correspondante. 5. Après avoir défini toutes les heures de commutation d'un jour particulier, vous pouvez copier les réglages de cette journée vers d'autres journées : Accédez à la journée. Appuyez sur Copier.
  • Page 12 Remeha iSense Vous pouvez définir au maximum 16 programmes de vacances. Cette opération s'effectue via Menu > Programme > Prog. vacances. • Sélectionnez Verifier pour consulter les programmes de vacances fixés. • Sélectionnez Modifier pour modifier ou supprimer des programmes.

  • Page 13: Utilisation De L'isense

    6.3 Mode Cheminée Lorsque la température a atteint le niveau souhaité dans la pièce où se trouve l'iSense, le chauffage central s'éteint. Cette approche peut s'avérer mal choisie si, par exemple, vous avez une cheminée à foyer ouvert ou que beaucoup de gens sont présents dans la pièce.

  • Page 14: Informations

    Le mode Cheminée ne doit être activé que si l'iSense se fonde sur la température ambiante pour réguler la température. Nous vous conseillons de fermer les robinets des radiateurs de la pièce dans laquelle se trouve l'iSense, pour éviter que...

  • Page 15: Modification Des Réglages D'utilisation

    « Basique » et « Normal ». 7.5 Réinitialisation des paramètres d'usine L'utilisation de Menu > Paramètres > Utilisateur > Réinitialiser vous permet de ramener tous les paramètres de l'iSense, y compris le programme horloge, à leurs valeurs par défaut.

  • Page 16: Etalonnage

    Ailleurs : vous pouvez fixer le début et la fin de l'heure d'été en indiquant le mois et la semaine. L'heure change le dimanche. Manuel : l'iSense ne bascule pas entre l'heure d'été et l'heure d'hiver. Il faut changer l'heure manuellement.

  • Page 17: Correction Confort

    Comfort correction (Correction confort) L'impression de confort que l'on ressent est plus grande lorsque les radiateurs de la maison sont chauds (entre 50 °C et 90 °C) : la « température perçue » est supérieure à la température réelle en raison de la chaleur rayonnante. La correction confort veille à...

  • Page 18: Prévention De La Légionelle

    Pour économiser de l'énergie, vous pouvez spécifier si la température de l'eau du robinet peut baisser et quand elle peut baisser. Cela peut être la nuit, par exemple, lorsque la demande en eau chaude du robinet est plus faible. L'iSense a deux paramètres permettant ce réglage : •...
  • Page 19 Température de l'eau du robinet 1. Sélectionnez Menu > Paramètres > ECS > Température ECS. 2. Sélectionnez l'une des options suivantes : Temp. continue : sélectionnez la température que l'eau chaude du robinet doit présenter en permanence. Prog. horloge : utilisez un programme horloge pour déterminer la température de l'eau du robinet.

  • Page 20: Réglages Du Chauffage Central

    Il ne s'agit pas de la température maximale de la chaudière. Remarque : si cela concerne une fonction de sécurité, ce réglage peut être effectué sur la chaudière. L'ingénieur qui installe l'iSense peut définir plusieurs réglages spécifiques.

  • Page 21: Sélection De La Stratégie De Régulation

    Sélection de la stratégie de régulation 11.1 Cinq stratégies de régulation L'iSense peut être utilisé comme un contrôleur à point de consigne variable ou comme un thermostat d'ambiance. Cinq stratégies de régulation sont disponibles : 1 INT (Régulation de la température ambiante) : thermostat d'ambiance (modulant) Le régulateur mesure la température ambiante de la pièce...

  • Page 22: Paramétrage De La Stratégie De Régulation

    Cette stratégie de régulation empêche une mise en marche inutile de la chaudière pendant la nuit. 11.2 Paramétrage de la stratégie de régulation L'iSense vous permet d'utiliser des stratégies de régulation fondées sur le thermostat d'ambiance et/ou le point de compensation variable de différentes façons. Vous devez sélectionner l'un des réglages décrits au paragraphe 11.1...

  • Page 23: Courbe De Chauffe - Un Exemple

    La courbe de chauffe se fonde sur une température ambiante souhaitée de 20 °C. L'augmentation de la température ambiante décale la courbe de chauffe vers le haut. Le degré du décalage est influencé par le paramètre Correct. T° Amb. • Effet RT : facteur de température ambiante influant sur le décalage de la courbe de chauffe.

  • Page 24: Limite Antigel

    Remeha iSense Limite antigel 12.1 Limite antigel « du système » La limite antigel « du système » vous permet de protéger les radiateurs contre le gel dans les pièces très froides. Exemple : la température de la maison ne descend pas en dessous de 19 °C la nuit, ce qui fait que la pompe ne se...

  • Page 25: Entrée Numérique

    Vous pouvez faire en sorte qu'un module externe envoie une commande à l'iSense. Vous devez pour cela utiliser l'entrée numérique. Exemple : il est possible d'ordonner à l'iSense de démarrer le programme de la journée lorsqu'un détecteur de mouvement détecte une personne.
  • Page 26 Remeha iSense RÉGLAGE Le détecteur de mouvement ferme un relais lorsqu'un mouvement se produit. Réglez l'entrée numérique de la manière suivante : • Fonction : temp. nuit • Type de contact : contact norm. fermé • Durée ouverture : 30 minutes •...

  • Page 27: Installer Settings (Paramètres Installateur)

    14.2 Messages d'entretien activés ou désactivés Vous pouvez définir si les messages d'entretien issus de la chaudière peuvent s'afficher sur l'iSense. Sélectionnez Menu > Paramètres > Installateur > Demande Service. 14.3 Code PIN des menus réservés à l'installateur et au système...

  • Page 28: Messages

    Remeha iSense Messages Voici comment un message de défaut ou un message d'entretien se présente : Pas de connexion Indication du défaut à la sonde extérieure Texte affiché Menu Programme T000063-06-A 15.1 Messages de défaut F200 : Pas de connexion à la sonde extérieure Indication du défaut...

  • Page 29: Message D'entretien

    F216 : Pas de connexion avec la station de base (iSense RF seulement) Le code de défaut F216 Indication du défaut sont allumés. Texte affiché Défaut de communication sans fil. Solution Vérifiez si l'iBase de la chaudière est activé et fonctionne correctement (consultez le manuel de l'émetteur si nécessaire).

  • Page 30: Problèmes Et Solutions

    Remeha iSense Problèmes et solutions Problème Le chauffage central s'allume trop tôt le matin. Ajustez le temps de préchauffage max. Solution (voir manuel d'installation et d'entretien). En conséquence, la maison risque de ne pas être à la température voulue à l'heure prévue.
  • Page 31 (voir manuel d'installation et d'entretien). T001025-06-A L'affichage ne fonctionne pas. Probl?me Solution iSense Open Therm: Assurez-vous que le c‰blage est correct et que la fiche m‰le de la chaudi?re est fermement enfoncŽe dans la prise murale. iSense RF: insérer les batteries (chargées). T001026-06-A Probl?me Le rŽtroŽclairage de l'affichage ne fonctionne pas.

  • Page 32: Structure Des Menus

    Remeha iSense Structure des menus Programme Progr. horloge Progr. horloge A Progr. horloge B Temp. jour {20°C} Temp. nuit {15°C} Temp. anti-gel {6°C} Progr. vacances Paramètres Utilisateur Affichage Ligne 1 (petite) Horloge Ligne 2 (grande) T° Amb. réelle Durée illum.

  • Page 33: Caractéristiques Techniques

    Température : 0,5 °C. Programme horloge : 10 minutes Portée sans fi l (iSense RF) La portée de l’iSense RF à l’intérieur des bâtiments est généralement de 30 mètres (voir paragraphe 3.1) Fonctionnement Par menus avec utilisation de boutons-poussoirs et d’un bouton-poussoir tournant Installation Directement sur le mur à...
  • Page 34 Remeha iSense...
  • Page 36 © Copyright Le contenu de la présente publication ne peut être reproduit ou rendu public, en tout ou partie et sous quelque forme que ce soit, sans notre accord écrit. Sujet à modifi cation. 120176 - 110209...
