3. INSTALLATION DE L'APPAREIL THH 1.0
3.7
C
ALCUL DU FORMAT DE CONDUITS
NOTE : Les exemples 3.7.1 et 3.7.2 utilisent des mesures impériales. Le même calcul s'applique pour les mesures métriques.
3.7.1
E
XEMPLE DE CALCUL

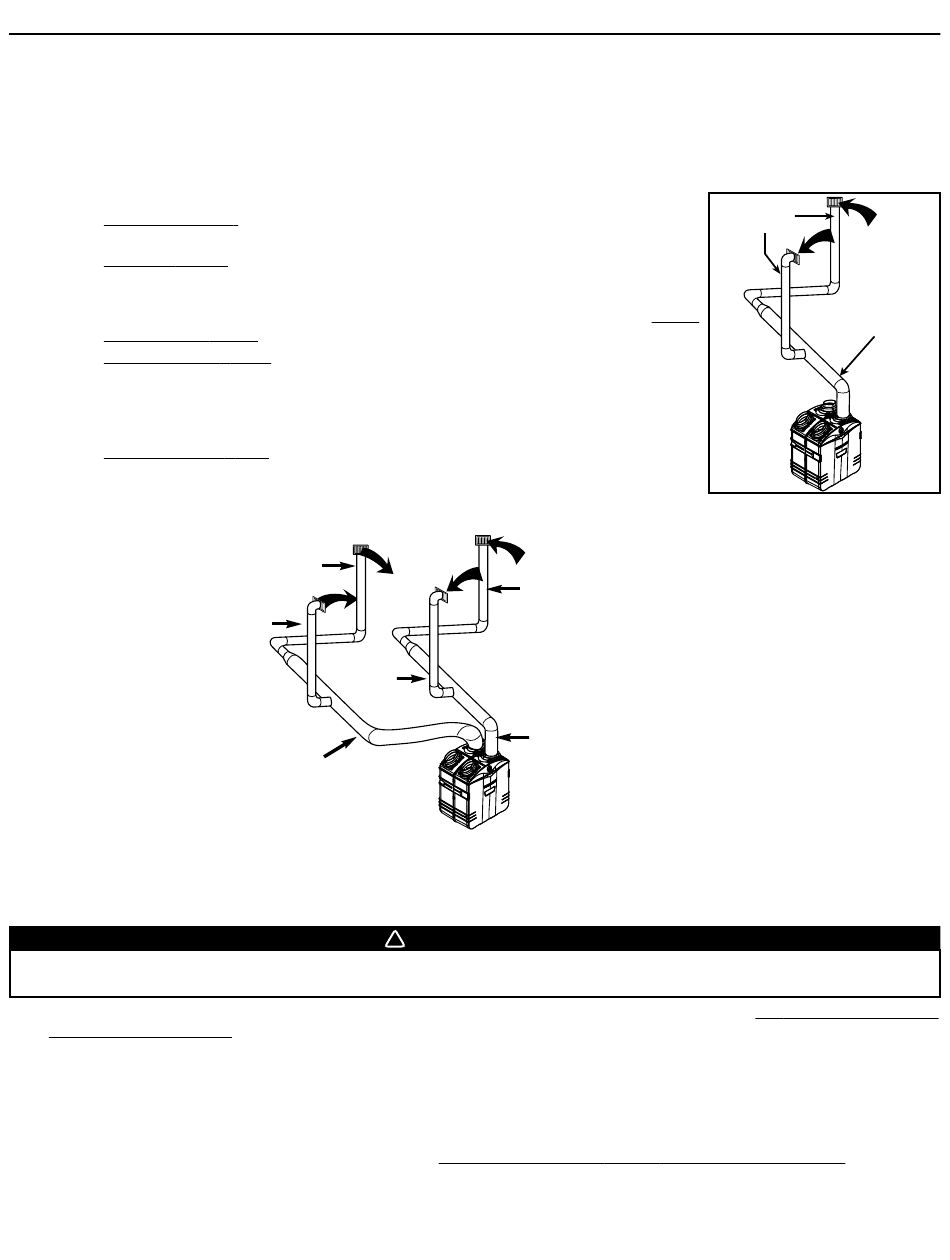

Problème : Mon installation requiert deux grilles d'évacuation (une pour la cuisine et une pour la salle de bains). Je vais les raccorder
à un conduit principal qui sera connecté à l'appareil (performance haute vitesse de 90 pcm). Quel format dois-je utiliser
pour le conduit principal ainsi que pour les deux conduits de dérivation menant aux grilles? (Voir illustration ci-dessous.)
Solution :
Méthode simplifiée. (Pour une méthode de calcul de format de conduits plus détaillée,
consulter le ASHRAE ou le HRAI HANDBOOK).
Conduit principal : Le tableau de la page 13 indique pour un conduit de 5" Ø : débit d'air
recommandé : 75 pcm; débit d'air maximum : 110 pcm. Le débit d'air à haute vitesse de
90 pcm est assez près de la valeur recommandée (75) et assez éloigné de la valeur
maximale (110). Par conséquent, un conduit de 5"Ø ou plus convient pour le conduit
d'évacuation principal.
Conduits de dérivation : Chaque conduit devra supporter un débit d'air de 45 pcm
(90 divisé par 2). Le tableau de la page 13 indique pour un conduit de 4"Ø : débit d'air
recommandé : 40 pcm ; débit d'air maximum : 60 pcm. Le débit d'air à haute vitesse
de 45 pcm est assez près de la valeur recommandée (40) et assez éloigné de la
valeur maximale (60). Par conséquent, un conduit de 4"Ø ou plus convient pour les
2 conduits de dérivation.
2.7.2
E
'
XEMPLE D
UNE INSTALLATION D
4"ø 45 pcm
3.8
I
NSTALLATION DES CONDUITS ET DES GRILLES
3.8.1 I
NSTALLATION INDÉPENDANTE
Conduit d'aspiration d'air vicié
Ne jamais installer une grille d'aspiration d'air vicié dans une pièce fermée où fonctionne un appareil de
combustion tel qu'une fournaise, un chauffe-eau au gaz ou un foyer.
• Installer les grilles d'aspiration dans les pièces qui génèrent des polluants : cuisine, salon, etc. Celles-ci doivent être aussi éloignée
que possible des escaliers et installées de façon telle que l'air puisse circuler partout dans la maison.
• Si une grille est installée dans la cuisine, elle doit être située à au moins 4 pieds (1,2 m) de la cuisinière.
• Installer les grilles sur un mur intérieur, à une distance de 6 à 12 pouces (152 à 305 mm) du plafond, OU l'installer au plafond.
• Identifier le conduit en utilisant les points rouges autocollants inclus.
Conduit de distribution d'air frais/filtré
• Installer les grilles de distribution d'air frais/filtré su niveau le plus bas, afin d'assurer la meilleure circulation d'air possible. Se rappeler
que les grilles de distribution d'air frais/filtré doivent être le plus éloignées possible des grilles d'aspiration d'air vicié.
• Installer les grilles au plafond OU sur un mur intérieur, à une distance de 6 à 12 pouces (152 à 305 mm) du plafond. La longueur
du conduit sera d'au moins 15' (4,6 m). (L'air frais/filtré circulera à travers la pièce et se mélangera à l'air ambiant, assurant ainsi
une regénération continue de l'air.)
• Identifier le conduit en utilisant les points bleus autocollants inclus.
(
)
SUITE
'
UN SYSTÈME INDÉPENDANT POUR UN APPAREIL AYANT UNE PERFORMANCE DE
4"ø 45 pcm
4"ø
45 pcm
5"ø 90 pcm
VI0011
!
AVERTISSEMENT
0
(SUITE)
4"ø 45 pcm
5"ø 90 pcm
- 14 -
Conduits de
dérivation
4"ø
45 pcm
Conduit
principal
5" ou 6"ø 90 pcm
VI0010
90
.
PCM
