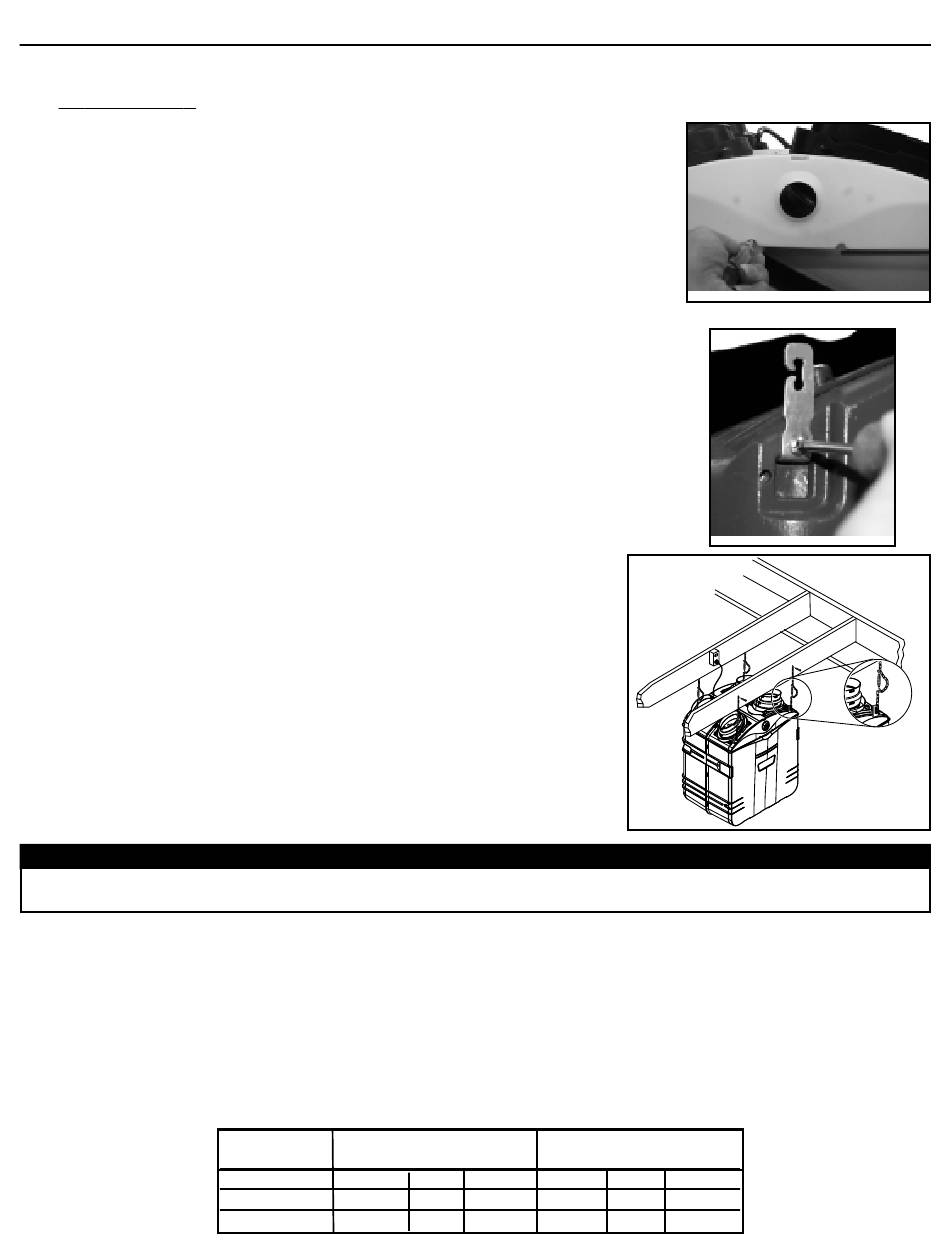

3. INSTALLATION DE L'APPAREIL THH 1.0
3.5
C
OMMENT SUSPENDRE L
•
Déverrouiller la porte en tournant le bouton de l'interrupteur en position "OFF". Désenclencher les loquets, ouvrir la porte et la glisser
pour la détacher de l'appareil.
• À l'aide d'un tournevis, retirer les 2 vis du panneau avant et l'enlever doucement.
•
Insérer les 4 crochets dans leurs trous carrés et les fixer à l'appareil avec 4 vis #8 - 32 x 3/4".
NOTE : Si un contrôle mural optionnel doit être installé, aller à la Section 4.0 aux pages 20 à 22.
Sinon, continuer l'installation.
•
Réinstaller le panneau avant ainsi que la porte.
•
Suspendre l'appareil aux solives à l'aide des 4 chaînes, 4 ressorts et des 4 vis
#8 x 1 1/2". Voir l'illustration ci-contre.
3.6
P
LANIFICATION DU RÉSEAU DE CONDUITS
Ne pas tenter de récupérer l'air évacué provenant d'une sécheuse ou d'une hotte de cuisinière; cela causerait
l'encrassement des filtres et du noyau de récupération de chaleur.
• Suivre les instructions de la section 3.7 ci-dessous pour déterminer le diamètre adéquat de conduits pour votre système. Ne pas
• Ne pas utiliser de conduits de dérivation plus petits que 4"ø (102 mm).
• Ne pas utiliser les murs creux comme conduits.
• Prévoir un réseau le plus simple possible, avec un minimum de coudes et de raccords.
• Ne pas ventiler les vides sanitaires ni les chambres froides.
• Si la maison a plus d'un étage, prévoir au moins une grille d'aspiration au niveau le plus élevé.
• La longueur des conduits isolés doit être réduite à son minimum.
3.7
C
ALCUL DU FORMAT DE CONDUITS
Utiliser le tableau ci-dessous pour vous assurer que les conduits à installer supporteront les débits d'air aux environs des
valeurs recommandées. Éviter d'installer des conduits qui devront supporter des débits d'air qui se rapprochent des valeurs
maximales et ne jamais installer un conduit qui supportera un débit d'air supérieur à sa valeur maximale.
'
(
APPAREIL
SUITE
Diamètre
des conduits
recommandé
4"(102 mm)
40 pcm 19 l/s 68 m
5"(127 mm)
75 pcm 35 l/s 127 m
6"(152 mm)
120 pcm 57 l/s 204 m
(SUITE)
)
ATTENTION
Débit d'air
3
/h
60 pcm 28 l/s 102 m
3
/h 110 pcm 52 l/s 187 m
3
/h 180 pcm 85 l/s 306 m
- 13 -
VO0019
VO0020
VD0151
Débit d'air
maximum
3
/h
3
/h
3
/h
