1. Uniquement nécessaire lors de la première mise en
service et de la remise en service après purge complète !
Retirer les actionneurs de vanne de la vanne d'inversion à
3 voies 3UVB1 + 3UV DHW (voir fig. 7-3). Puis, appuyer sur
la touche de déverrouillage (voir fig. 7-3, pos. 5.2) sur
l'actionneur de vanne et tourner l'actionneur de vanne dans
un 1/8 de tour dans le sens inverse des aiguilles d'une montre
(fermeture à baïonnette).
Lorsque l'actionneur de vanne est retiré, la voie AB-
B est ouverte.
2. Raccorder le tuyau de remplissage (fig. 7-3, pos. 1) avec
clapet de non-retour (1/2") et un manomètre externe (à fournir
par le maître d'ouvrage) au robinet de remplissage et de
vidange de chaudière (fig. 7-3, pos. 2) et le fixer avec un
collier pour l'empêcher de glisser.
3. Ouvrir le robinet d'eau (fig. 7-3, pos. 4) de la conduite
d'arrivée.
4. Ouvrez le robinet et observez le manomètre (fig. 7-3, pos. 2).
5. Remplir d'eau l'installation jusqu'à ce que la pression de
consigne de l'installation (hauteur de l'installation +2 m,
une colonne d'eau de 1 m = 0,1 bar) soit atteinte sur le
manomètre externe.
La vanne de surpression ne doit pas se déclencher !
6. Fermer le robinet de remplissage et de vidange de chaudière
(fig. 7-3, pos. 2).
7. Activer l'alimentation électrique du Altherma EHS(X/H).
8. Régler le sélecteur sur le mode de fonctionnement
« Chauffage ».

Daikin Le Altherma EHS(X/H) fonctionne en mode de
chauffage de l'eau après la phase de démarrage.
9. Au cours du fonctionnement en mode de chauffage de l'eau,
vérifier en permanence la pression d'eau sur le manomètre et
faire l'appoint d'eau par le robinet de remplissage et de
vidange de chaudière (fig. 7-3, pos. 2) si nécessaire.
10. Purger complètement l'installation de chauffage (ouvrir les
vannes de régulation de l'installation). Il est également
possible de remplir et de rincer simultanément le système de
chauffage au sol via le répartiteur au sol).
11. Uniquement nécessaire lors de la première mise en
service et de la remise en service après purge complète !
● Rebrancher les actionneurs de vanne des vannes
d'inversion à 3 voies 3UVB1 + 3UV DHW.
● Démarrer Air Purge.
(Uniquement exécutable par le chauffagiste.)
12. Vérifier à nouveau la pression d'eau indiquée sur le
manomètre et faire l'appoint d'eau par le robinet de
remplissage et de vidange de chaudière (fig. 7-3, pos. 2) si
nécessaire.
13. Fermer le robinet d'eau (fig. 7-3, pos. 4) de la conduite
d'arrivée.
14. Retirer le tuyau de remplissage (fig. 7-3, pos. 1) avec clapet
de non-retour du robinet de remplissage et de vidange de
chaudière (fig. 7-3, pos. 2).
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1420933 – 05/2014
Air Purge
7 x Inspection et entretien
Flexible de remplissage
1
Robinet KFE
2
Robinet à rotule
3
Robinet
4
Actionneur de vanne
5.1

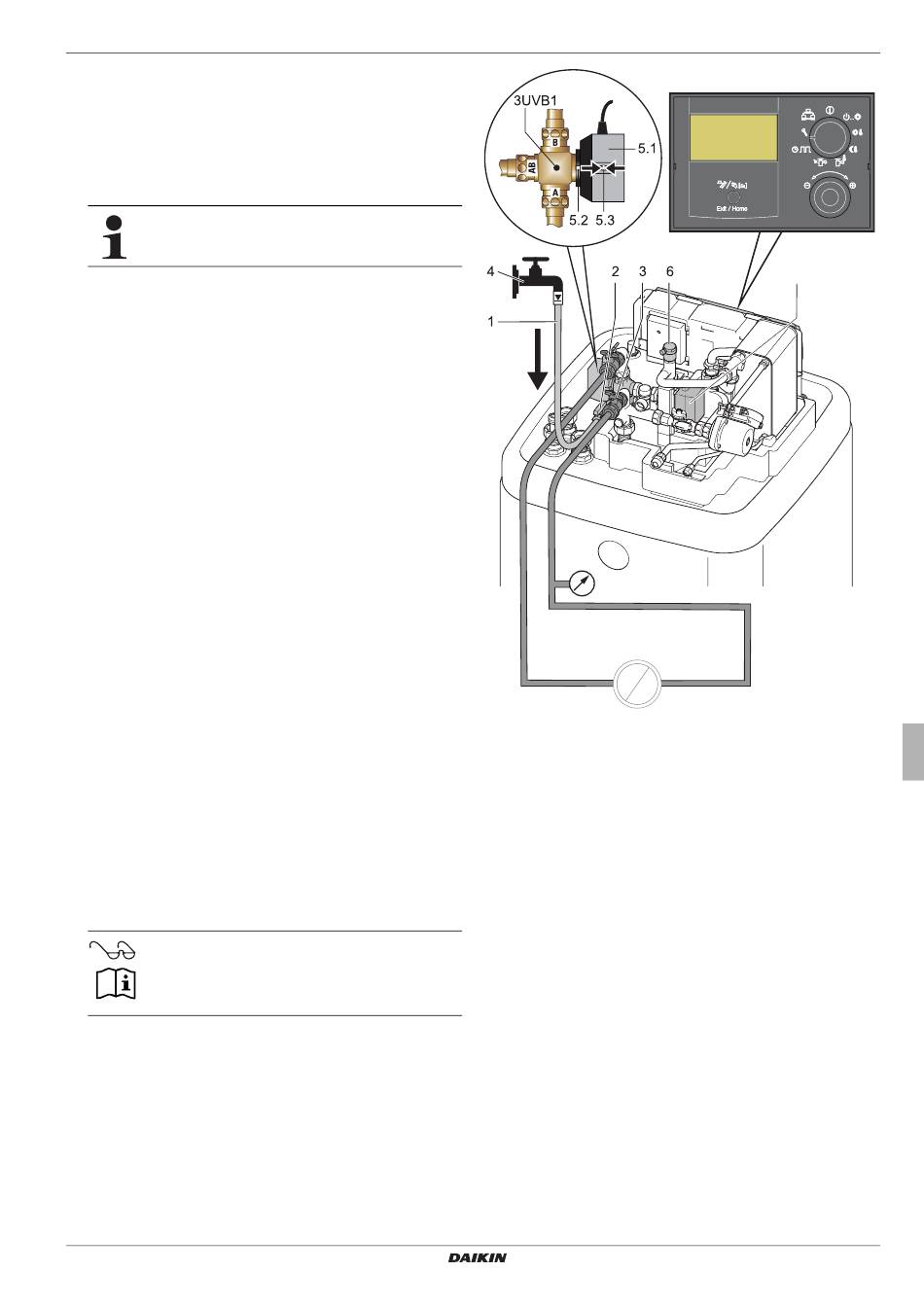

Fig. 7-3 Remplir le circuit de chauffage
3UV DHW
Touche de déblocage du dispo-
5.2
sitif d'arrêt de l'entraînement
Levier manuel
5.3
Purge automatique
6
3UVB1, 3UV DHW
Vannes d'inversion à 3 voies
