Esquema Hidráulico - Nussbaum POWER LIFT HF 3000 Manuel D'exploitation

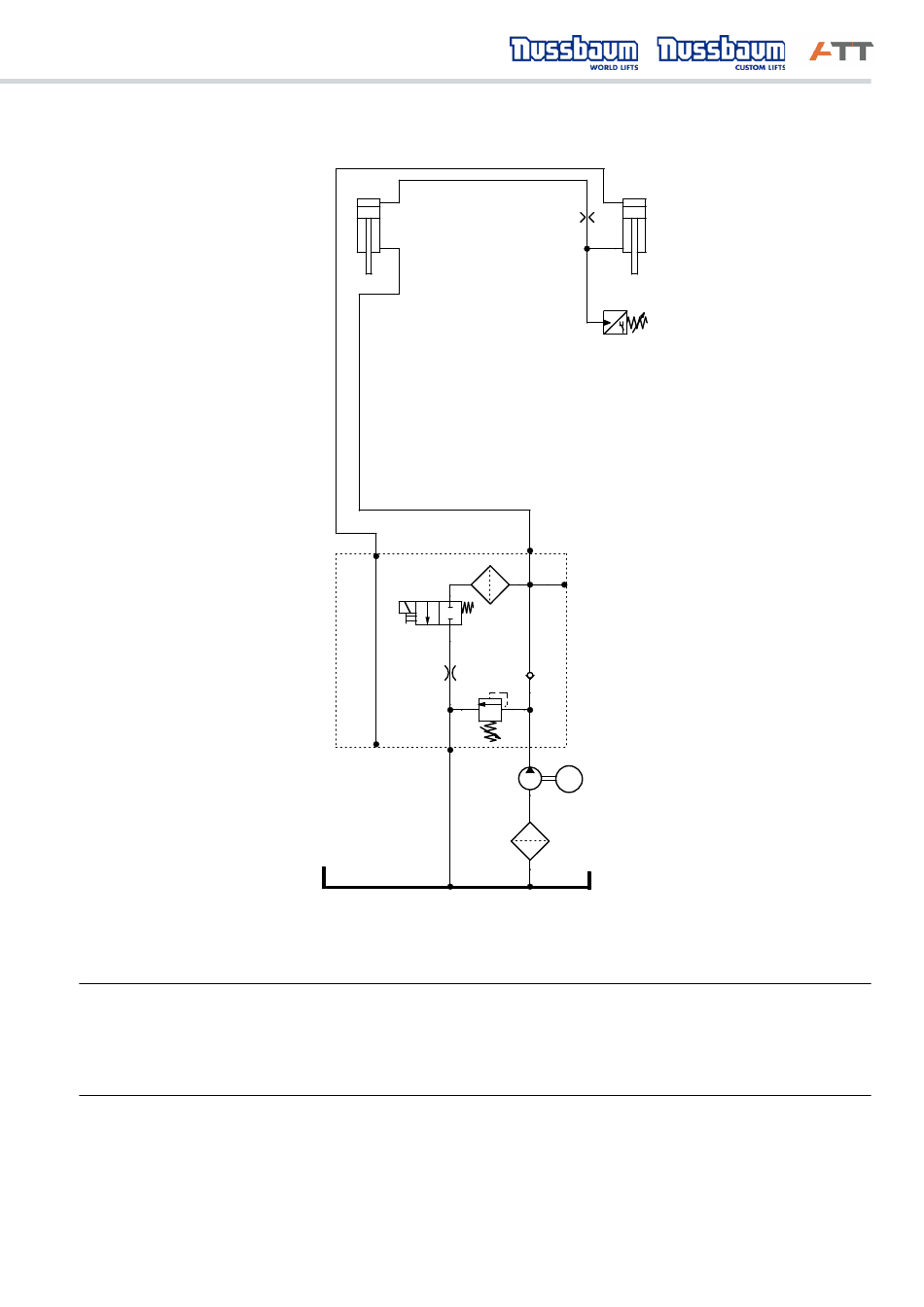

3.4 Esquema hidráulico
0.1 47830120036 GRUPO
0.2 987776 ELECTROMAGNÉTICO 24V
0.3 BOMBA 2,5CCM
1.1 983642 INTERRUPTOR DE PRESIÓN
OPI-POWER LIFT HF 3000-4000-V3.1-DE-EN-FR-ES-IT
2.1
T
0.2
24V
0.1
2.30...40 SLK DT_1 13.09.2018
2.2
D 2,5
1.1
P
M
0.3 M
2.1 230HL22301 2.30: CILINDRO K
240HL02101 2.35/2.40: CILINDRO K
2.2 230HL22351 2.30: CILINDROS F
240HL02001 2.35/2.40: CILINDROS F
2.3 HUECO D2,5
Stückliste
0.1 Aggregat
0.2 Magnetspule 24V
0.3 Pumpe 2,5ccm
1.1 Druckschalter
2.1 Komandotzylinder
2.30
2.35 und 2.40
2.2 Folgezylinder
2.30
2.35 und 2.40
2.3 Blende D2,5
155
