Plan Hydraulique - Nussbaum POWER LIFT HF 3000 Manuel D'exploitation

3.4

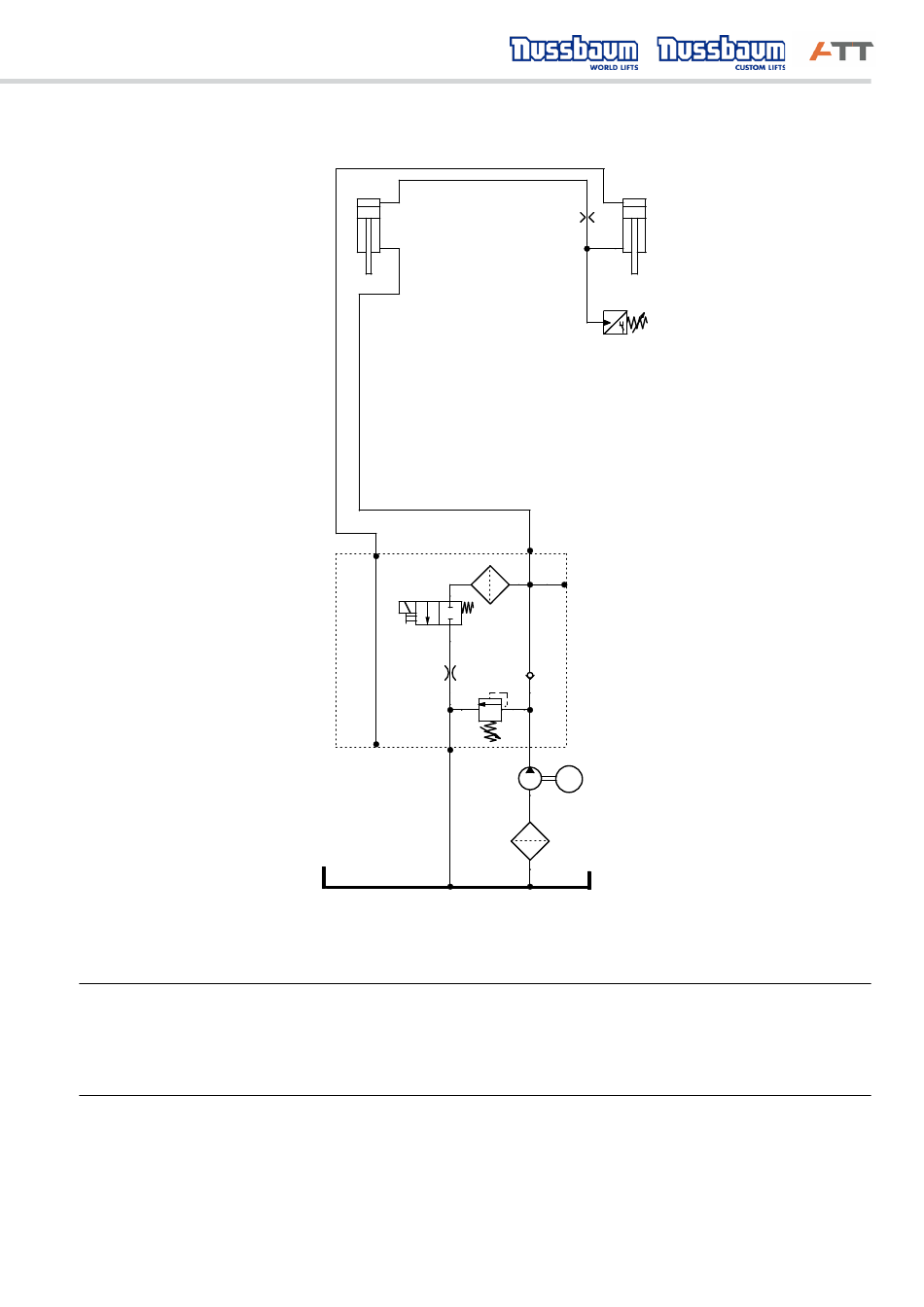

Plan hydraulique

0.1 47830120036 GROUPE
0.2 987776 MAGNÉTIQUE 24V
0.3 POMPE 2,5CCM
1.1 983642 COMMUTATEUR DE PRESSION
OPI-POWER LIFT HF 3000-4000-V3.1-DE-EN-FR-ES-IT
2.1
T
0.2
24V
0.1
2.30...40 SLK DT_1 13.09.2018
2.2
D 2,5
1.1
P
M
0.3 M
2.1 230HL22301 2.30: COMMANDE DU VÉRIN
240HL02101 2.35/2.40: COMMANDE DU VÉRIN
2.2 230HL22351 2.30: VÉRIN ES CLAVE
240HL02001 2.35/2.40: VÉRIN ES CLAVE
2.3 EMBOUCHURE D2,5
Stückliste
0.1 Aggregat
0.2 Magnetspule 24V
0.3 Pumpe 2,5ccm
1.1 Druckschalter
2.1 Komandotzylinder
2.30
2.35 und 2.40
2.2 Folgezylinder
2.30
2.35 und 2.40
2.3 Blende D2,5
113
