2.5 Réalisation
Réalisation de l'installation
Vérifiez la connexion de tous les fils et de la prise RJ-45 au connecteur de la carte.
Attention
Tous les connecteurs non utilisés doivent avoir des vis serrées afin d'éviter les vibrations causées
par le son.

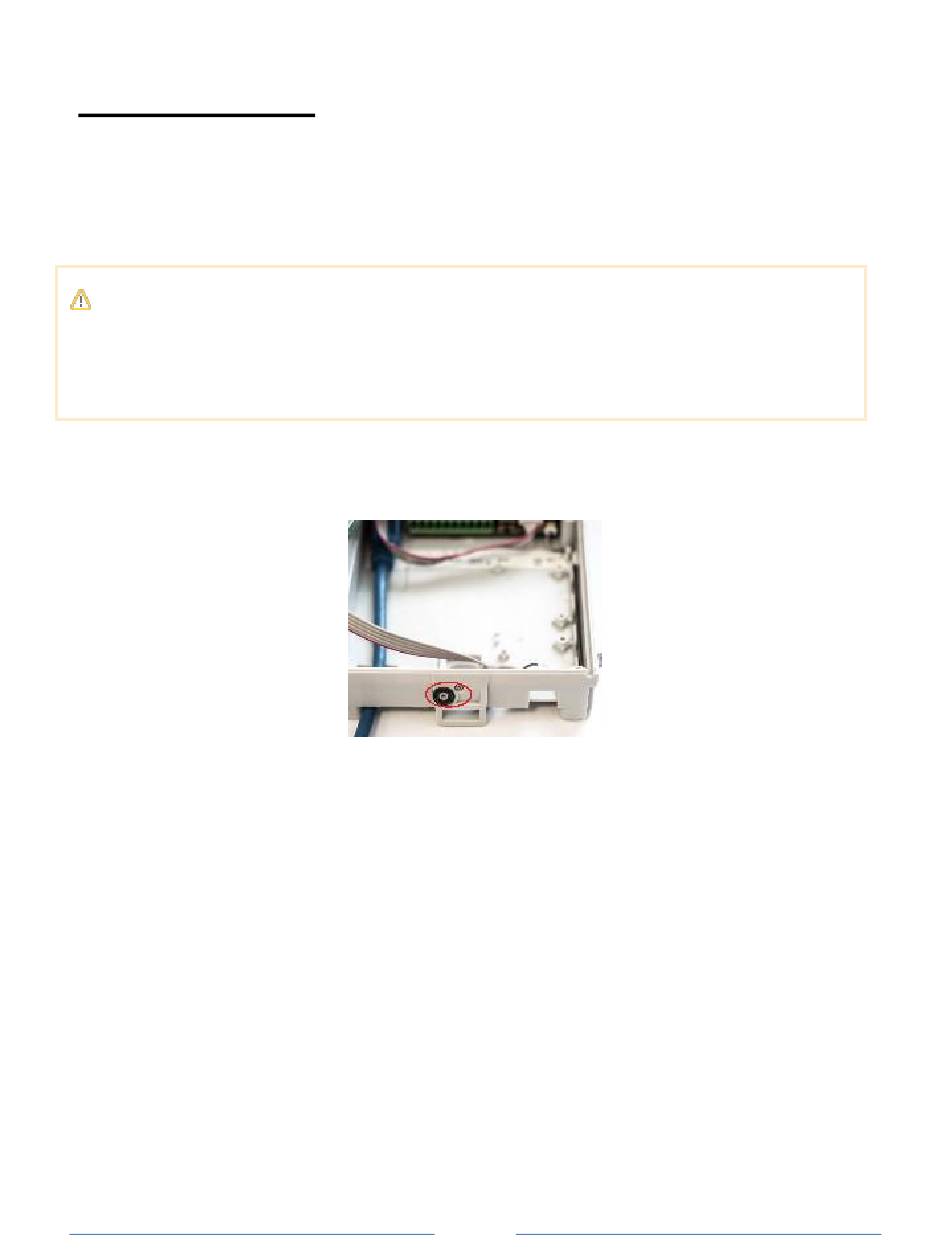

Assurez-vous avant le montage que la bague d'étanchéité noire est correctement placée. Nous
vous recommandons d'installer le microphone avec la vis incluse dans la boite.
Positionnement des étiquettes
Chaque ensemble d'interphone comprend un morceau de film transparent pouvant être
imprimé au laser. Coupez la feuille imprimée et insérez les étiquettes dans les boutons.
Nous vous recommandons d'utiliser un film séparé pour chaque bouton du module à 5 boutons.
Reportez-vous à la section téléchargement pour le modèle d'impression des étiquettes
d'identification.
Dimensions des étiquettes pour le module à 5 boutons :

1 bouton: 52,0 (l) x 15,2 (h) mm (tolérance dimensionnelle: +0; -0,5 mm)

5 boutons: 57,5 (l) x 89,0 (h) mm (tolérance dimensionnelle: +0; -0,5 mm)
Dimensions des étiquettes du panneau infos : 69,2 (L) x 86,7 (H) mm (tolérance dimensionnelle:
+0; -0,5 mm).
