Précautions À Prendre Lors De L'installation - Daikin RZQ71B7V3B Manuel D'installation

- Endroits d'où les tuyauteries et les câblages des unités
intérieures et extérieures se situent dans les limites
permises.
- Endroits où les fuites d'eau de l'unité ne peuvent pas
provoquer de détériorations (par ex. en cas d'obturation d'un
tuyau de purge).
- Endroits où la pluie peut être évitée autant que possible.
2 Lors de l'installation de l'unité à un endroit exposé au vent,
accorder plus particulièrement de l'attention aux points suivants.
Les vents violents de 5 m/sec ou plus, qui soufflent contre la
sortie d'air de l'unité extérieure entraînent des courts-circuits
(aspiration d'air de ventilation), et ceci peut avoir les
conséquences suivantes:
- Détérioration de la capacité de fonctionnement.
- Formation fréquente de givre pendant le fonctionnement en
chauffage.
- Interruption du fonctionnement provoquée par une pression
élevée.
- Lorsqu'un vent violent souffle continuellement en face de
l'unité, le ventilateur peut commencer à effectuer des
rotations très rapides jusqu'à ce qu'il se casse.

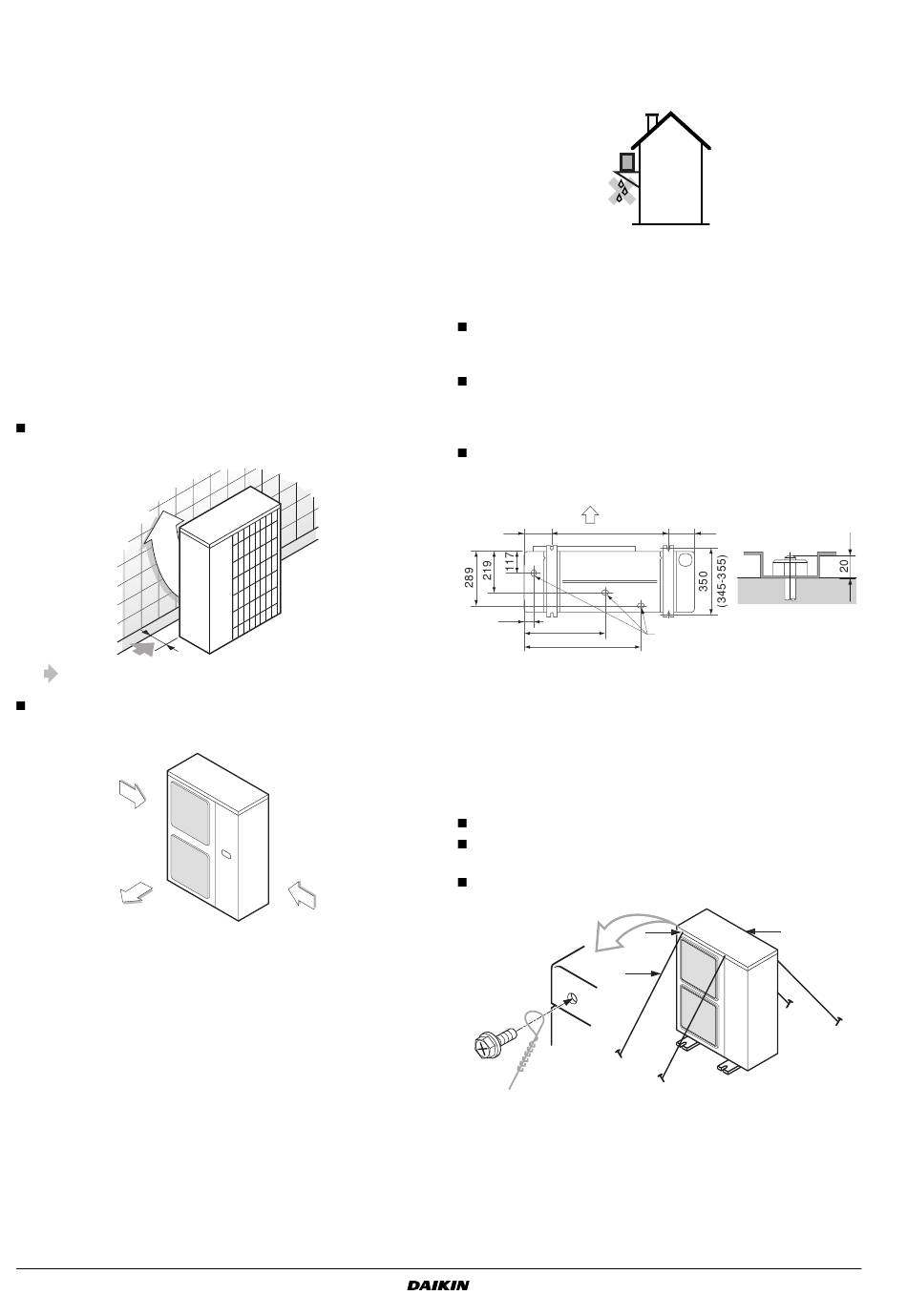

Se référer aux illustrations pour l'installation de cette unité dans
un lieu où la direction du vent peut être prévue.
Orienter le côté de la sortie d'air vers le mur du bâtiment, la
clôture ou l'écran brise-vent.
Assurez vous qu'il y a suffisamment de place pour l'installation
Orienter le côté sortie à un angle approprié à la direction du
vent.
Vent fort
Air soufflant
3 Préparer un canal pour l'écoulement de l'eau autour de la
fondation afin d'évacuer les eaux usées du pourtour de
l'appareil.
4 Si l'eau de l'unité a du mal à s'écouler, installez l'unité sur une
fondation en blocs de béton, etc. (la hauteur de la fondation ne
doit pas dépasser 150 mm maximum).
5 Si vous installez l'unité sur un bâti, installez une plaque étanche
dans environ 150 mm de la partie inférieure de l'unité pour
empêcher l'eau de pénétrer par le bas.
6 Lors de l'installation de l'unité dans lieu fréquemment exposé à
la neige, accorder une attention particulière aux points suivants:
- Elever les fondations le plus haut possible.
- Retirer la grille d'aspiration arrière afin de d'empêcher la
neige de s'accumuler sur les ailerons arrières.
Manuel d'installation
3
7 En cas d'installation de l'appareil sur un bâti de construction,
installez une plaque étanche (à 150 mm au maximum de la face
inférieure de l'appareil) ou utilisez un kit de bouchon de purge
(option) pour éviter l'écoulement de l'eau de drainage. (Voir
illustration).
P
RÉCAUTIONS À PRENDRE LORS DE
'
L INSTALLATION
Vérifier la robustesse et le niveau du sol où l'unité doit être
installée pour qu'elle ne provoque ni bruit ni vibration de
fonctionnement après l'installation.
Conformément à l'illustration montrant le plan de la fondation,
fixer fermement l'unité à l'aide des boulons de fondation.
(Préparer quatre jeux de boulons de fondation M12, se procurer
les écrous et les rondelles sur le marché.)
Il vaut mieux visser les boulons de fondation jusqu'à ce que leur
longueur soit à 20 mm de la surface de la fondation.
A Côté décharge
B Vue du bas (mm)
C Orifice d'évacuation
Méthode d'installation pour prévenir le basculement
S'il y a lieu de prévenir un basculement de l'unité, procéder à
l'installation comme le mentionner l'illustration.
préparer les 4 câbles comme indiqué sur les croquis
dévisser le panneau supérieur aux 4 emplacements indiqués
par A et B
introduire les vis dans les oeillets et les visser à fond
Vent fort
A
B
C
Elimination du tuyau d'évacuation
Dans le cas où l'élimination du tuyau d'évacuation de l'unité
extérieure pose un problème, équiper le tuyau d'évacuation d'un
manchon d'évacuation (en option).
A
140 620 140
B
47
423
C
614
A A
C
localisation des 2 trous de fixation à l'avant de l'unité
localisation des 2 trous de fixation à l'arrière de l'unité
câbles: non-fournis
B
RZQ71~125B7V3B
Climatiseurs de la série Split
4PW16864-1A
