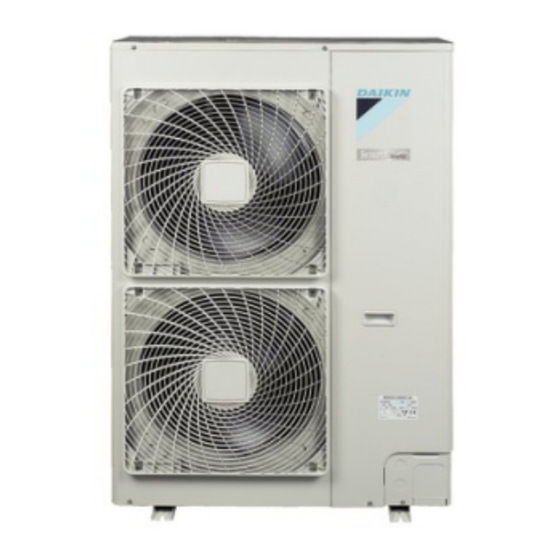

- Page 1 MANUEL D'INSTALLATION Climatiseurs de la série Split RZQ71D3V1B RZQ100D9V1B RZQ125D9V1B RZQ140D9V1B RZQ100B9W1B RZQ125B9W1B RZQ140B9W1B...
- Page 2 B 2 B 2 D 2 D 2 D 2 D 2 L 1 L 1 B 1 B 1 L 2 L 2 D 1 D 1 B 2 B 2 D 2 D 2 D 2 D 2 L 1 L 1 B 1 B 1 L 2 L 2...
- Page 3 3PW61025-1...
- Page 4 En cas de fuite du gaz réfrigérant pendant l'installation, aérer la zone immédiatement. Des émanations de gaz toxiques peuvent se produire si le gaz réfrigérant entre en contact avec une flamme. Manuel d'installation RZQ71D3V1B + RZQ100~140D9V1B + RZQ100~140B9W1B Climatiseurs de la série Split 4PW60930-1...
- Page 5 Lors de la fermeture des panneaux de service, s'assurer que le couple de serrage ne dépasse pas 4,1 N•m. RZQ71D3V1B + RZQ100~140D9V1B + RZQ100~140B9W1B Manuel d'installation Climatiseurs de la série Split 4PW60930-1...
- Page 6 Endroits à l'abri de gaz inflammables ou de fuites de produits. empêcher l'eau de pénétrer par le bas. L'appareil ne doit pas être placé ni utilisé dans une atmosphère potentiellement explosive. Manuel d'installation RZQ71D3V1B + RZQ100~140D9V1B + RZQ100~140B9W1B Climatiseurs de la série Split 4PW60930-1...
- Page 7 (par exemple, si l'eau de vidange peut éclabousser des gens), prévoir un tuyau de vidange avec une prise de purge (option). Assurez-vous que la vidange fonctionne correctement. RZQ71D3V1B + RZQ100~140D9V1B + RZQ100~140B9W1B Manuel d'installation Climatiseurs de la série Split 4PW60930-1...
- Page 8 Degré de trempe: utilisez une tuyauterie avec un degré de utilisation d'une dimension tuyauterie trempe en fonction du diamètre du tuyau indiqué dans le tableau standard. L'installateur doit l'admettre et l'évaluer ci-dessous. intelligemment fonction l'installation complète. Manuel d'installation RZQ71D3V1B + RZQ100~140D9V1B + RZQ100~140B9W1B Climatiseurs de la série Split 4PW60930-1...
- Page 9 Pincez le tuyau ou entourez-le de ruban Indépendamment Unité intérieure isolant de la période Une grande prudence est requise lors du placement de tubes en cuivre dans les murs. RZQ71D3V1B + RZQ100~140D9V1B + RZQ100~140B9W1B Manuel d'installation Climatiseurs de la série Split 4PW60930-1...
- Page 10 Les noms des pièces de la vanne d'arrêt sont mentionnés dans l'illustration. Porte de service Vanne d'arrêt Connexion des câbles sur site Couvercle de la vanne Manuel d'installation RZQ71D3V1B + RZQ100~140D9V1B + RZQ100~140B9W1B Climatiseurs de la série Split 4PW60930-1...
- Page 11 Le couvercle de la vanne est fermé à l'endroit indiqué par une Boulons flèche. Voir l'illustration. Soyez prudent pour Prenez soin de ne pas l'endommager. les panneaux de connexions des canalisations, boulon RZQ71D3V1B + RZQ100~140D9V1B + RZQ100~140B9W1B Manuel d'installation Climatiseurs de la série Split 4PW60930-1...
- Page 12 état pendant plus d'une heure, vérifier si l'indicateur de vide monte ou pas. S'il monte, il se peut que le système contienne de l'humidité ou présente des fuites. Manuel d'installation RZQ71D3V1B + RZQ100~140D9V1B + RZQ100~140B9W1B Climatiseurs de la série Split 4PW60930-1...
- Page 13 Par conséquent, une R=R1+R2 (kg) étiquette de gaz à effet de serre fluorés multilingue supplémentaire accompagne l’unité. Les instructions de pose sont illustrées au dos de cette étiquette. RZQ71D3V1B + RZQ100~140D9V1B + RZQ100~140B9W1B Manuel d'installation Climatiseurs de la série Split 4PW60930-1...
- Page 14 G1: longueur totale de Ø12,7 mm de tuyau liquide. Longueur dépassant "Longueur sans charge" Tuyauterie du Modèle liquide Ø RZQ71 Général — — 12,7 RZQ100~140 Général RZQ71~140 Branchement RZQ140 Branchement Manuel d'installation RZQ71D3V1B + RZQ100~140D9V1B + RZQ100~140B9W1B Climatiseurs de la série Split 4PW60930-1...
- Page 15 également un échauffement anormal du condensateur dû à des ondes haute fréquence. N'installez donc jamais de condensa- teur à compensation de phase. RZQ71D3V1B + RZQ100~140D9V1B + RZQ100~140B9W1B Manuel d'installation Climatiseurs de la série Split 4PW60930-1...
- Page 16 Quand vous n'utilisez pas une conduite de câble, veillez à protéger les câbles avec des tubes en vinyle pour éviter que les coins du trou d'éjection ne coupent les câbles. Manuel d'installation RZQ71D3V1B + RZQ100~140D9V1B + RZQ100~140B9W1B Climatiseurs de la série Split 4PW60930-1...
- Page 17 (1) Norme technique européenne/internationale fixant les limites des d'air. courants harmoniques produits par l'équipement raccordé aux systèmes basse tension publiques avec une entrée de courant de >16 A et ≤75 A par phase. RZQ71D3V1B + RZQ100~140D9V1B + RZQ100~140B9W1B Manuel d'installation Climatiseurs de la série Split 4PW60930-1...
- Page 18 Si le code d'erreur " L4 " s'affiche sur le dispositif de régulation à distance, il est possible que l'entrée ou la sortie d'air soit bloquée. Manuel d'installation RZQ71D3V1B + RZQ100~140D9V1B + RZQ100~140B9W1B Climatiseurs de la série Split 4PW60930-1...
- Page 19 R1•R2 ....Résistance Z1C~Z5C ....Filtre de bruit R1T......Thermistance (air) Z1F~Z4F ....Filtre antiparasite R2T......Thermistance (bobine) (pour modèles W1 uniquement) R2T......Thermistance (décharge) (pour modèles V1 uniquement) RZQ71D3V1B + RZQ100~140D9V1B + RZQ100~140B9W1B Manuel d'installation Climatiseurs de la série Split 4PW60930-1...
