Manuel d'installation

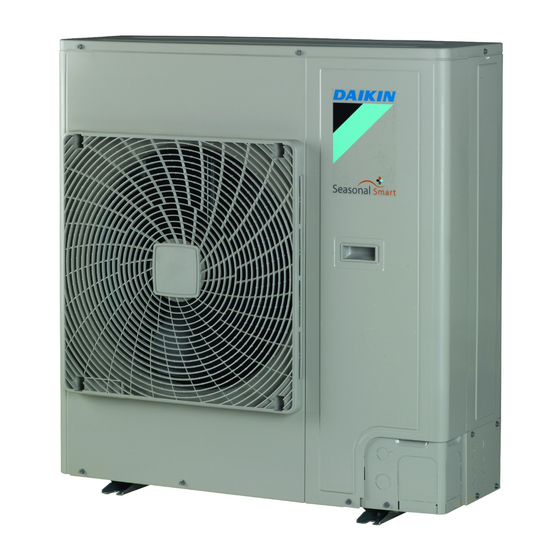

Climatiseurs système Split
RZQG71L9V1B
RZQG100L9V1B
RZQG125L9V1B
RZQG140L9V1B

RZQG71L8Y1B
RZQG100L8Y1B
RZQG125L8Y1B
RZQG140L7Y1B

RZQSG100L9V1B
RZQSG125L9V1B
RZQSG140L9V1B

RZQSG100L8Y1B
Manuel d'installation
RZQSG125L8Y1B
Français
Climatiseurs système Split
RZQSG140L7Y1B

Publicité

Table des Matières
loading

Sommaire des Matières pour Daikin RZQG71L9V1B

  • Page 1 Manuel d'installation Climatiseurs système Split RZQG71L9V1B     RZQG100L9V1B     RZQG125L9V1B     RZQG140L9V1B                            RZQG71L8Y1B     RZQG100L8Y1B     RZQG125L8Y1B     RZQG140L7Y1B                            RZQSG100L9V1B     RZQSG125L9V1B     RZQSG140L9V1B                            RZQSG100L8Y1B     Manuel d'installation RZQSG125L8Y1B     Français Climatiseurs système Split RZQSG140L7Y1B...
  • Page 2 (mm) — ≥100 A, B, C — ≥100 ≥100 ≥100 B, E — ≥100 ≥1000 ≤500 A, B, C, E — ≥150 ≥150 ≥150 ≥1000 ≤500 — ≥500 D, E — ≥1000 ≤500 ≥500 B, D <H >H ≥100 ≥500 >H <H ≥100...
  • Page 3 2P308775-6E...
  • Page 4: Table Des Matières

    Raccordement du tuyau de réfrigérant à l'unité Il est possible que les dernières révisions de la documentation extérieure ..............fournie soient disponibles sur le site Web Daikin de votre région ou 4.2.2 Pour déterminer si des pièges à huile sont requis ..
  • Page 5: Unité Extérieure

    3 Préparation REMARQUE Préparation Fixez l'unité extérieure sur les boulons de fondation à l'aide d'écrous et de rondelles en résine (a). Si le revêtement sur Préparation du lieu d'installation la zone de fixation est retiré, les écrous rouillent facilement. 3.1.1 Exigences du site d'installation pour l'unité...
  • Page 6: Protection De L'unité Extérieure Contre Les Chutes

    4 Installation Neige Dans les régions exposées aux averses de neige, de la neige peut s'accumuler et geler entre l'échangeur thermique et le plaque externe. Cela peut diminuer l'efficacité de fonctionnement. Pour éviter cela, procédez comme suit: 1 Percez (a, 4×) et retirez le trou à enfoncer (b). 4×...
  • Page 7: Pour Déterminer Si Des Pièges À Huile Sont Requis

    4 Installation Vérification de la tuyauterie de réfrigérant 4.3.1 Contrôle du tuyau de réfrigérant: Configuration AVERTISSEMENT Prenez des mesures adaptées afin que l'unité ne puisse pas être utilisée comme abri par les petits animaux. Les petits animaux qui entrent en contact avec des pièces électriques peuvent provoquer des dysfonctionnements, de R410A la fumée ou un incendie.
  • Page 8: Charge Du Réfrigérant

    4 Installation 4.4.2 Détermination de la quantité de Si la pression… Alors… réfrigérant additionnelle Augmente Il y a de l'humidité dans le système. Passez à l'étape Pour déterminer si l'ajout de réfrigérant supplémentaire est suivante. nécessaire 3 Purgez pendant au moins 2 heures, de manière à atteindre une Alors pression de –0,1 MPa (–1 bar) sur le manifold.
  • Page 9: Détermination De La Quantité De Recharge Complète

    4 Installation Uniquement pour le modèle RZQG100~140. Modèle Longueur (m) 3 Déterminez quantité réfrigérant supplémentaire: 5~10 R=R1+R2. RZQG100~140 Exemples RZQSG100+125 — RZQSG140 — Configuration Quantité de réfrigérant supplémentaire Longueur = L1 (paire); L1+L2 (jumelé, triple); L1+L2+L4 L2=7 m (double jumelage) Cas: Jumelé, taille du tuyau de liquide (Ø6.4 mm) standard...
  • Page 10: Raccordement Du Câblage Électrique

    4 Installation 2 Apposez l'étiquette sur l'intérieur de l'unité extérieure. Il y a un 4.5.1 À propos de la conformité électrique endroit réservé à cet effet sur l'étiquette du schéma de câblage. RZQ(S)G_V1 + RZQSG100+125_Y1 Raccordement du câblage Équipement conforme à la norme EN/IEC  61000‑3‑12 (norme technique européenne/internationale définissant les seuils pour les électrique courants harmoniques produits par les équipements raccordés à...
  • Page 11: Finalisation De L'installation De L'unité Extérieure

    4 Installation Cheminement à Choisissez l'une des 3 possibilités: 1~50 Hz 3N~50 Hz 220-240 V 380-415 V travers le cadre L1 L2 L3 L1 L2 L3 a Câble d'alimentation de la borne b Câble d'interconnexion Connexion au Si des câbles partent de l'unité, un cadre manchon de protection des conduites (insertions PG) peut être inséré...
  • Page 12: Pour Vérifier La Résistance D'isolation Du Compresseur

    5 Mise en service 4.6.2 Pour vérifier la résistance d'isolation du La tension d'alimentation doit correspondre à la tension indiquée sur l'étiquette d'identification de l'unité. compresseur Le coffret électrique ne contient PAS de raccords REMARQUE desserrés ou de composants électriques endommagés. Si, après l'installation, du réfrigérant s'accumule dans le La résistance d'isolation du compresseur est OK.
  • Page 13: Codes D'erreur Lors De La Réalisation D'un Essai De Marche

    5 Mise en service Action Résultat Action Résultat Appuyez au moins Le menu Réglages locaux Appuyez. L'unité retourne au 4 secondes. s'affiche. fonctionnement normal, et le menu d'accueil s'affiche. Sélectionnez Test Réglages locaux Codes d'erreur lors de la Test fonctionnement fonctionnement. Contact Depannage réalisation d'un essai de marche Liste des réglages locaux...
  • Page 14: Données Techniques

    6 Données techniques Données techniques Un sous-ensemble des récentes données techniques est disponible sur le site régional Daikin (accessible au public). L'ensemble complet des dernières données techniques est disponible sur l'extranet Daikin (authentification requise). Espace de service: Unité extérieure Côté aspiration Dans les illustrations ci-dessous, l'espace de service côté...
  • Page 15: Schéma De Câblage: Unité Extérieure

    6 Données techniques Schéma de câblage: Unité extérieure Le schéma de câblage électrique est fourni avec l'unité, situé à Relais magnétique (Y1S) l'intérieur du couvercle d'entretien. (RZQ(S)G_V1) Remarques concernant RZQ(S)G_V1: ▪ K1R (A1P): Relais magnétique (Y1S) Symboles (voir légende). (RZQ(S)G_Y1) ▪...
  • Page 16 6 Données techniques Barrette à bornes Connecteur Connecteur du relais Connexion Terre de protection Terre sans bruit Borne Option Couleurs: Noir Bleu Brun Vert Orange Rouge Blanc Jaune Manuel d'installation RZQG71~140L_V1+Y1 + RZQSG100~140L_V1+Y1 Climatiseurs système Split 4P385521-1B – 2016.10...
  • Page 20 4P385521-1 B 0000000 4P385521-1B 2016.10...
