MANUEL D'INSTALLATION

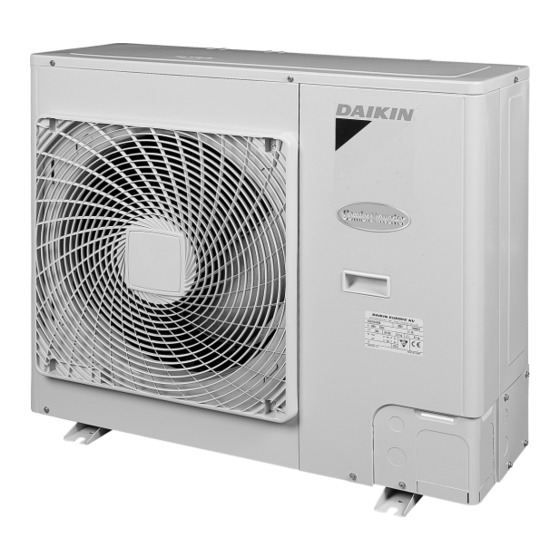

Climatiseurs de la série Split
RZQ71B7V3B
RZQ100B7V3B
RZQ125B7V3B

Publicité

Table des Matières
loading

Sommaire des Matières pour Daikin RZQ71B7V3B

  • Page 1 MANUEL D'INSTALLATION Climatiseurs de la série Split RZQ71B7V3B RZQ100B7V3B RZQ125B7V3B...
  • Page 2 B 2 B 2 D 2 D 2 D 2 D 2 L 1 L 1 B 1 B 1 L 2 L 2 D 1 D 1 B 2 B 2 D 2 D 2 D 2 D 2 L 1 L 1 B 1 B 1 L 2 L 2...
  • Page 3 3PW14488-3C...
  • Page 4: Table Des Matières

    Effectuer les travaux d'installation spécifiés en tenant CIRCUIT, FUITES, INCENDIE compte des vents forts, typhons ou tremblements de ENDOMMAGER L'EQUIPEMENT. N'UTILISEZ QUE DES terre. ACCESSOIRES FAITS PAR DAIKIN SPECIALEMENT Une mauvaise installation peut donner lieu à des CONCUS POUR ETRE UTILISES AVEC accidents suite à...
  • Page 5: Avant L'installation

    VANT L INSTALLATION DANGER Mettez le climatiseur à la terre. Etant donné que la pression théorique est de 4,0 MPa ou La résistance de mise à la terre doit être conforme à 40 bar, des tuyaux de paroi plus épaisse peuvent s'avérer la réglementation nationale.
  • Page 6: Précautions À Prendre Lors De L'installation

    Endroits d'où les tuyauteries et les câblages des unités En cas d'installation de l'appareil sur un bâti de construction, intérieures et extérieures se situent dans les limites installez une plaque étanche (à 150 mm au maximum de la face permises. inférieure de l'appareil) ou utilisez un kit de bouchon de purge (option) pour éviter l'écoulement de l'eau de drainage.
  • Page 7: Installation D'espace D'entretien

    Dans le cas de l'installation d'unités multiples (2 unités ou plus) en NSTALLATION D ESPACE D ENTRETIEN connexion latérale par rangée. Les chiffres mentionnés ici représentent les dimensions pour les modèles de la catégorie 71-100-125. Les chiffres entre ( ) indiquent les dimensions pour les modèles de la classe 100-125.
  • Page 8 Diamètre de la tuyauterie de réfrigération Longueur de tuyauterie permise et différence de hauteur Système à paires (Voir la figure 2) Voir le tableau ci-dessous concernant les longueurs et les hauteurs. Système à fonctionnement simultané: (jumelé: voir figure Se reporter aux illustrations 2, 3, et 5.
  • Page 9: Précautions À Prendre En Ce Qui Concerne La Tuyauterie De Fluide Frigorifique

    Une tuyauterie existante ou pré-installée peut être Dans le cas d'un système à fonctionnement simultané ouvert utilisée Les tuyauteries vers le haut et le bas doivent être effectuées sur la ligne de tuyauterie principale. La tuyauterie doit être conforme au critère ci-dessous. Utiliser un kit de branchement de tuyauterie (en option) pour •...
  • Page 10 La découpe des deux fentes permet l'installation montrée dans figure "Tuyauteries non-fournies dans quatre directions". (Utilisez une scie métallique pour découper les fentes.) Pour relier le tuyau de connexion à l'unité vers le bas, faites un Matériau d'isolation au silicone (Vérifiez qu'il n'y a pas de trou) trou éjecteur en pénétrant dans la zone centrale entourant le trou éjecteur en utilisant un foret de...
  • Page 11: Evacuation

    Précautions en cas d'installation d'un piège Si la température est supérieure à 30°C et si l'humidité est supérieure à RH 80%, l'épaisseur des matériaux d'étanchéité Quand on craint que l'huile subsistant dans la tuyauterie supérieure doit alors être d'au moins 20 mm afin d'éviter toute condensation ne reflue dans le compresseur en cas d'arrêt provoquant ainsi un sur la surface de l'étanchéité.
  • Page 12: Charge Du Réfrigérant

    Procédure du test d'étanchéité Chargement additionnel de réfrigérant L'essai d'étanchéité doit satisfaire à l'EN378-2. Les quantités de charge supplémentaires font référence à la longueur de tuyau de réfrigérant telle que mentionnée dans Vidanger les tuyaux et vérifier le vide . (Pas d'augmentation de "Longueur maximale totale de tuyauterie unidirectionnelle"...
  • Page 13: Travaux De Câblage Électrique

    Précautions à prendre lors du pompage Exemple 2 L'unité extérieure est équipée d'un interrupteur de basse pression L2=17 (Ø6,4) destiné à protéger le compresseur. type 50 Ne jamais court-circuiter l'interrupteur de basse pression intérieur lors de cette opération. L1=5 (Ø9,5) L2=17 (Ø6,4) type 125 type 50...
  • Page 14 Lors de la pose du détecteur de fuite à la terre, s'assurer qu'il est Ne pas connecter des câbles de sections différentes à la compatible avec l'onduleur (résistant aux parasites électriques même borne d'alimentation. (Un desserrage de la connexion haute fréquence) pour éviter un déclenchement inutile du peut provoquer une surchauffe.) détecteur de fuite à...
  • Page 15: Test De Fonctionnement

    EST DE FONCTIONNEMENT EMARQUES Assurez-vous que vous avez ouvert complètement les vannes d'arrêt du côté liquide et du côté gaz. Pour la procédure d'essai de fonctionnement, se référer aux instructions d'installation de l'unité intérieure. Vérifications avant lancement Postes à vérifier Câblage électrique Le câblage est-il conforme au diagramme de Câblage entre les...
  • Page 16: Fiche Technique Du Câblage

    ICHE TECHNIQUE DU CÂBLAGE : Attache-fil : Noir : Borne : Vert : Connecteur : Brun : Connecteur du relais : Bleu : Câblage local : Orange : Rouge : Blanc : Jaune : Voir le manuel d'entretien pour le raccordement du câblage à...
  • Page 17 NOTES NOTES...
