2.4.4 Câblage du port Modbus/Service
Le transmetteur de débit XMT910 est équipé d'un port de communication Modbus pour le raccorder à Vitality
(logiciel PC) ou à un système de commande séparé. Le port est une interface RS485.
IMPORTANT : La longueur maximum du câble pour RS485 est de 1200 m (4000 ft).
Pour le raccordement à ce port série RS485, reportez-vous à la Figure 8, page 7 et procédez comme suit :
1. Débranchez l'alimentation secteur de l'appareil et retirez le cache arrière.
2. Installez le serre-câble requis dans le trou de conduit choisi, sur le côté du coffret électronique.
3. Passez une extrémité du câble dans le trou de conduit et câblez comme indiqué à la Figure 13 ci-dessous.
4. Une fois le câblage de l'appareil terminé, replacez le cache recouvrant le câblage sur le coffret et serrez la vis
de pression.
Remarque : Avant toute utilisation, il faut programmer le port série.
AVERTISSEMENT !
que tous les caches, avec leurs joints toriques, sont installés et que les vis de pression sont serrées.
PanaFlow Z3 Manuel d'utilisation
Avant toute mise sous tension dans un environnement dangereux, assurez-vous

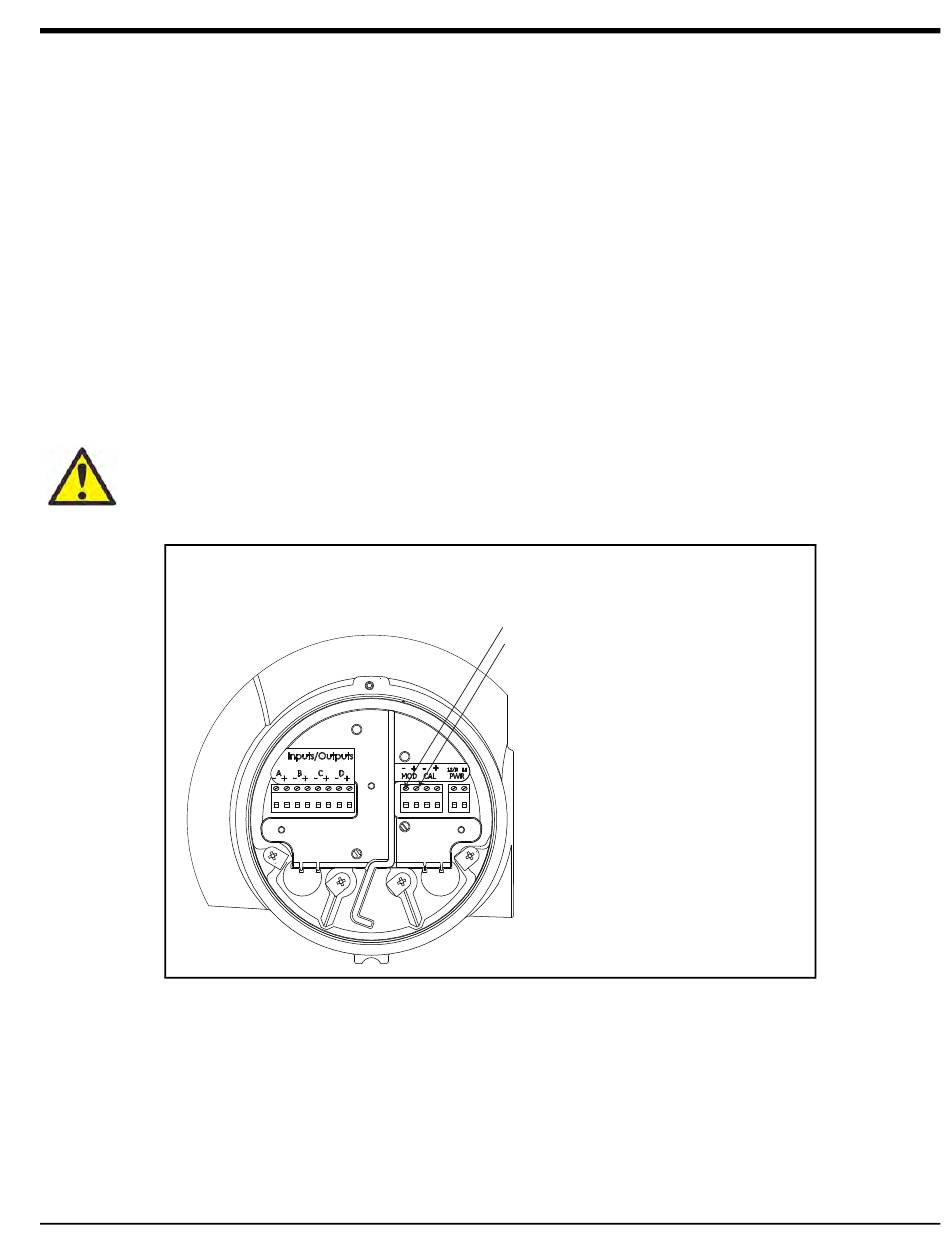

Figure 13 : Raccordements Modbus
Bornier - Connexions Modbus
Broche Libellé
Description
1
MOD-
Négatif port Modbus/Service
2
MOD+
Positif port Modbus/Service
Chapitre 2. Installation
15
