Annexe D.

D.1 Raccordement HART

D.1.1 Câblage du circuit HART
Lorsque vous raccordez un appareil de communication HART aux bornes de câblage du bornier électronique du
PanaFlow Z3, le circuit doit être terminé par une charge résistive appropriée, comme illustré à la Figure 28. L'appareil
de communication HART est raccordé en parallèle avec cette charge.
D.1.2 Commutateur de mode d'écriture
Le circuit HART du PanaFlow Z3 comporte un commutateur coulissant qui peut être utilisé pour désactiver l'accès en
écriture sur l'instrument via HART. Ce commutateur coulissant blanc (image à la Figure 29 ci-dessous) est destiné à
verrouiller l'accès à la configuration HART pour les clients qui ont besoin de ce niveau de sécurité supplémentaire.
Avec ce commutateur de mode d'écriture poussé vers la carte d'affichage (comme illustré ci-dessous), le circuit HART
est en mode d'accès à l'écriture.
PanaFlow Z3 Manuel d'utilisation
Structures des menus HART

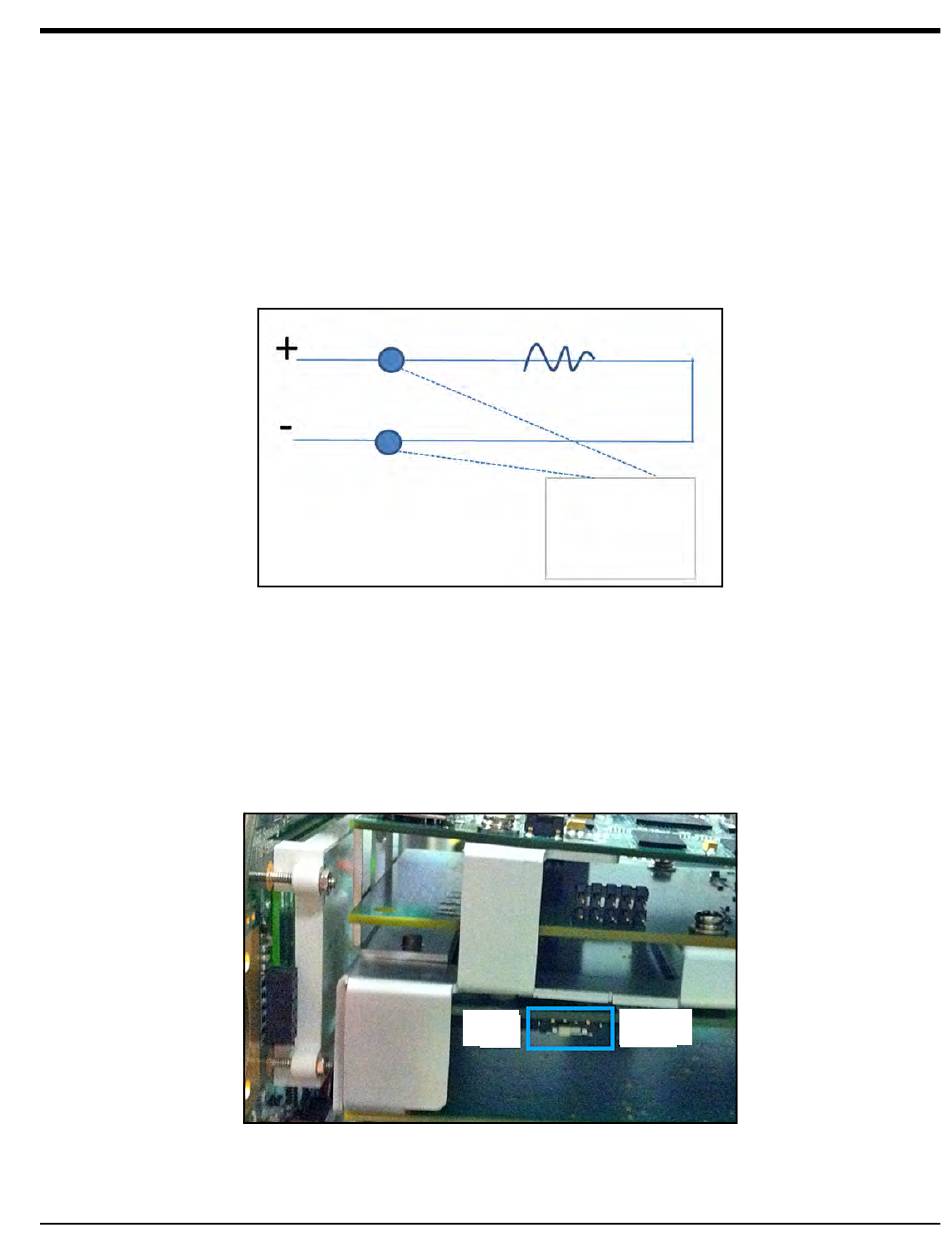

Figure 28 : Schéma de câblage des communications HART
Figure 29 : Commutateur de mode d'écriture du circuit HART
®
220 ohms
Appareil de
communication
Hart
Mode
Mode
verrouillé
écriture
Annexe D. Structures des menus HART®
115
