2.4 Branchements électriques
Cette section contient les instructions pour effectuer tous les branchements électriques nécessaires au transmetteur de
débit XMT910. Reportez-vous à la Figure 8 pour le schéma de câblage complet.
AVERTISSEMENT !
installés comme indiqué à l'annexe F, Conformité à la marque CE.
Bornier - Connexions d'entrée/sortie
Broche Libellé
Description
1
A-
Sortie analogique A : Négatif sortie 4-20 mA/HART
2
A+
Sortie analogique A : Positif sortie 4-20 mA/HART
3
B-
Sortie analogique B : Négatif 4-20 mA
4
B+
Sortie analogique B : Positif 4-20 mA
5
C-
Négatif sortie numérique C
6
C+
Positif sortie numérique C
7
D-
Négatif sortie numérique D
8
D+
Positif sortie numérique D
MISE A LA TERRE 4
AVERTISSEMENT !
le risque d'électrocution. Voir la Figure 8 ci-dessus pour repérer l'emplacement de la vis de terre du
châssis. Toutes les vis de terre doivent uniquement être serrées à la main. Ne serrez pas
excessivement. Le couple maximum est de 2,5 N-m (22 in-lb).
PanaFlow Z3 Manuel d'utilisation
Pour répondre aux exigences de la marque CE, tous les câbles doivent être
MISE A LA TERRE 3
A
ECHELLE 1 : 1

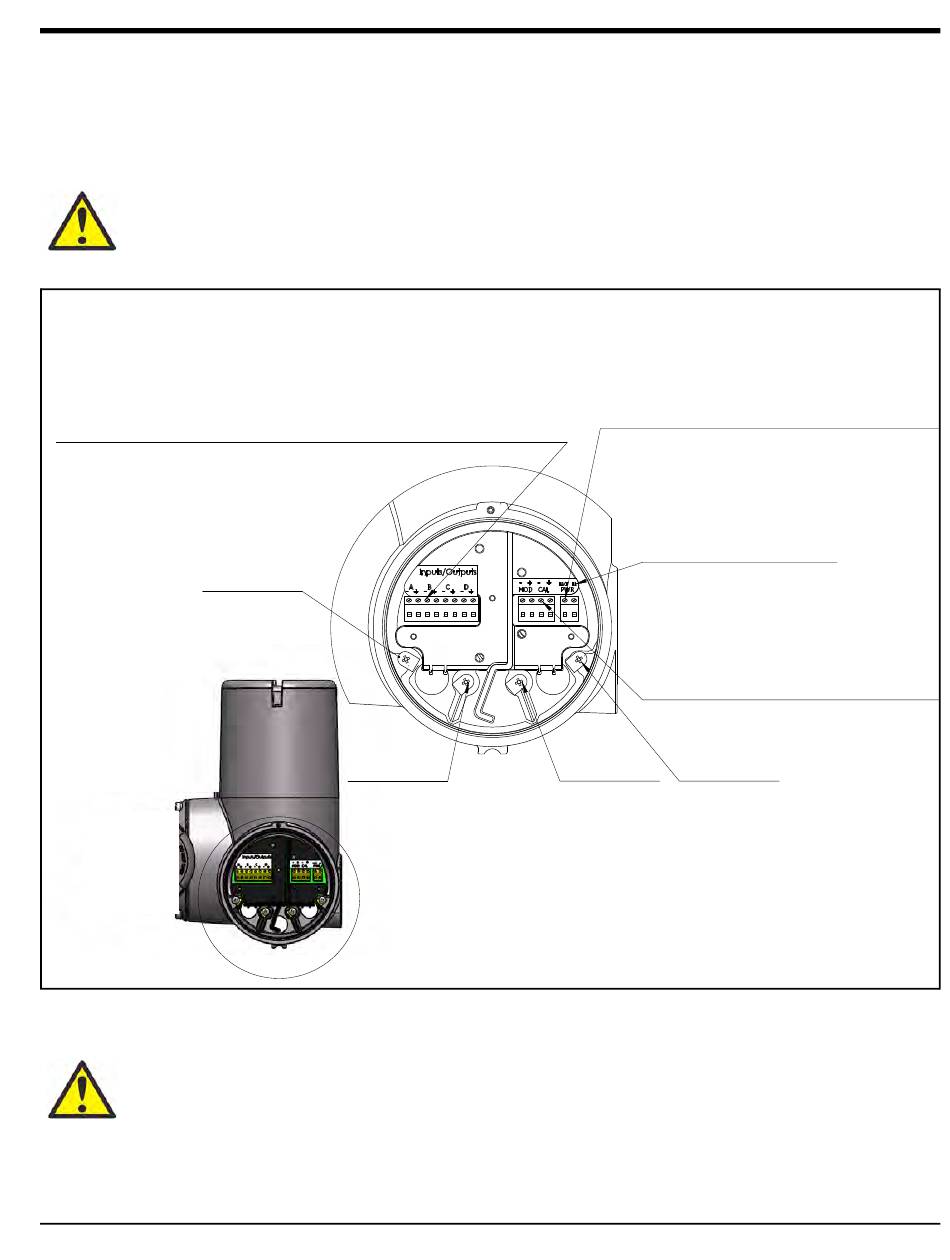

Figure 8 : Schéma de câblage
La mise à la terre correcte du châssis PanaFlow Z3 est obligatoire pour empêcher
Bornier - Connexions d'alimentation (CA)
Broche Libellé
1
L2/N
2
L1
Câblage CA illustré
Câblage CC
Broche Libellé Description
1
2
Bornier - Connexions Modbus/d'étalonnage
Broche Libellé
1
2
3
4
MISE A LA TERRE 2
DETAIL A
Chapitre 2. Installation
Description
Connexion du neutre
Connexion du secteur
-
Négatif
+
Positif
Description
MOD-
Négatif port Modbus/Service
MOD+
Positif port Modbus/Service
CAL-
Négatif port d'étalonnage
CAL+
Positif port d'étalonnage
MISE A LA TERRE 1
7
