Installation
Cet appareil ne peut être utilisé ou installé sans le support ou
d'autres accessoires de montage. Il est fortement recommandé
de demander l'aide d'un technicien NEC qualifi é et autorisé afi n
d'assurer une installation appropriée. La non-observation des
normes NEC des procédures de montage peut endommager le
matériel ou blesser l'utilisateur ou l'installateur. La garantie du
produit ne couvre pas les dommages causés par une installation
incorrecte. La non-observation de ces directives peut annuler la
garantie.
Montage
NE montez PAS le moniteur vous-même. Demandez l'aide du
revendeur. Il est fortement recommandé de demander l'aide
d'un technicien qualifi é afi n d'assurer une installation correcte.
Inspectez l'emplacement de montage de l'unité. Le montage
mural ou sur plafond reste sous l'entière responsabilité du client.
Tous les types de murs ou de plafonds ne sont pas aptes à
supporter le poids de l'unité. La garantie du produit ne couvre
pas les dommages causés par une installation incorrecte, la
transformation de l'unité ou les catastrophes naturelles. La non-
observation de ces directives peut annuler la garantie.
NE bloquez PAS les ouvertures de ventilation avec des
accessoires de montage ou autre.
Pour le personnel qualifi é de NEC :
Pour assurer une installation sûre, utilisez au moins deux fi xations
pour monter l'unité. Montez l'unité à son emplacement défi nitif.
Prenez note des points suivants lors du
montage mural ou sur plafond
•
Tout accessoire de montage non approuvé par NEC
doit répondre aux exigences de la méthode de montage
compatible VESA (FDMIv1).
•
NEC recommande les interfaces de montage conformes à la
norme UL1678 en Amérique du Nord.
•
X474HB: NEC recommande
fortement l'utilisation de vis
de taille M6 (de 10-12 mm
et d'une longueur égale
inférieur à
à la largeur du
φ 8,5 mm (X474HB)
support et de
φ 10 mm (X554HB)
la rondelle). Vérifi ez la
profondeur du trou de montage
requis si vous utilisez des vis
de plus de 10-12 mm de longueur (Force de
serrage recommandée : 470 - 635N•cm). Le diamètre du trou
du support doit être inférieur à φ 8,5 mm.
•
X554HB: NEC recommande fortement l'utilisation de vis de
taille M8 (de 15-17 mm et d'une longueur égale à la largeur
du support et de la rondelle). Vérifi ez la profondeur du
trou de montage requis si vous utilisez des vis de plus de
15-17 mm de longueur (Force de serrage recommandée :
1125 - 1375N•cm). Le diamètre du trou du support doit être
inférieur à φ 10 mm.
•
Avant de procéder au montage, inspectez l'emplacement
choisi afi n de vous assurer qu'il est assez solide pour
supporter le poids de l'unité et que l'unité elle-même ne
risque pas d'être endommagée.
•
Reportez-vous aux instructions fournies avec le matériel de
montage pour des informations détaillées.
•
Assurez-vous qu'il n'y a pas d'espace entre le moniteur et le
support.
•
En cas d'utilisation au sein d'un mur d'images pendant une
période plus longue, les écrans peuvent légèrement s'élargir
en raison des changements de température. Nous vous
recommandons donc de conserver un espace de plus d'un
millimètre entre les bords des écrans adjacents.
Sans
Support
Unité
interstice
de montage
Sans fi letage
Rondelles
4 mm (X474HB)
6 mm (X554HB)
Vis
Epaisseur
10-12 mm (X474HB)
15-17 mm (X554HB)
du support et
de la rondelle
Français-5

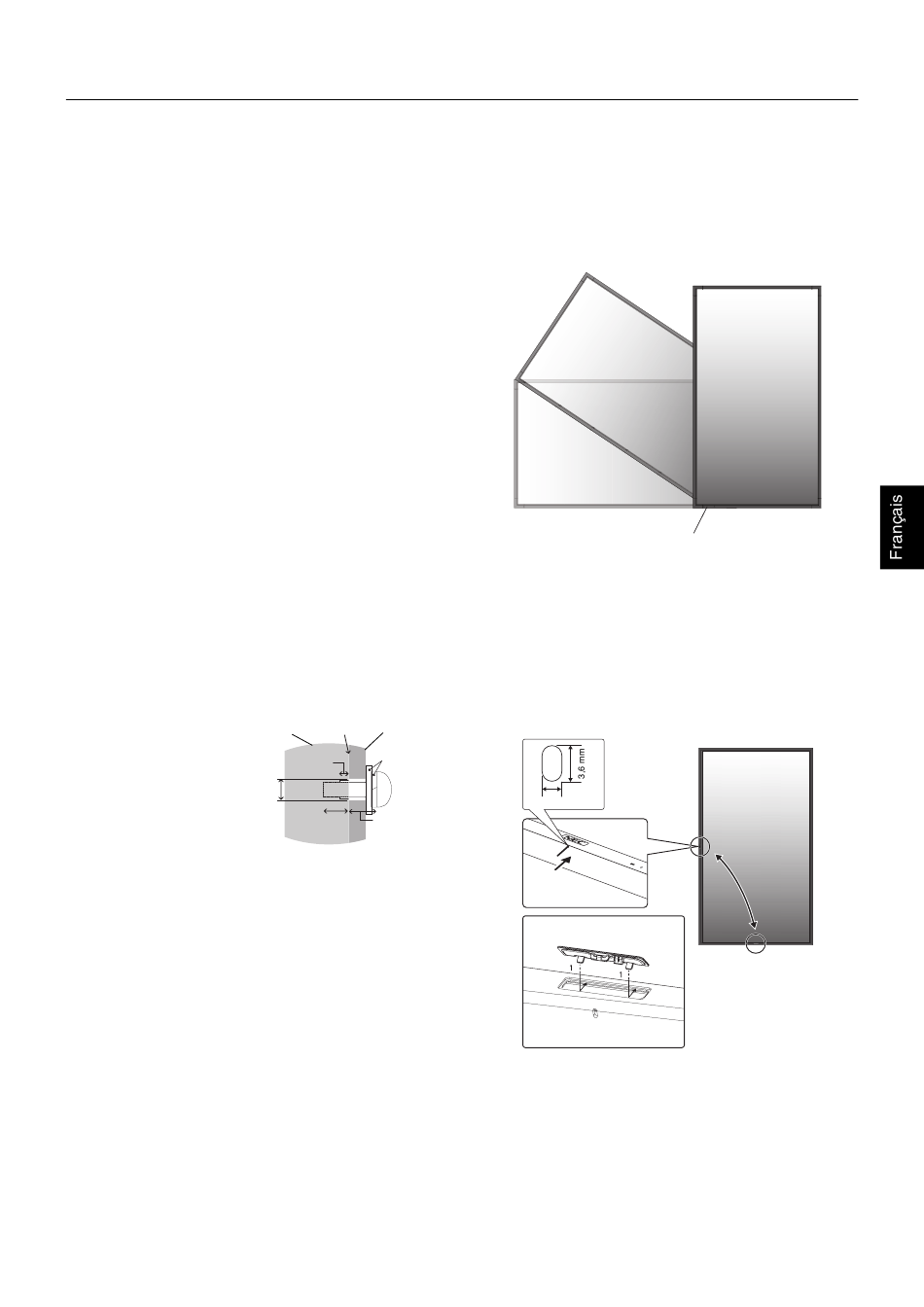

Orientation
•
Lorsque vous utilisez l'écran en position portrait, le moniteur
doit être tourné dans le sens des aiguilles d'une montre, de
sorte que le côté gauche se trouve vers le haut et le côté
droit vers le bas. Cela permet une ventilation appropriée
et prolonge la durée de vie du moniteur. Une mauvaise
ventilation peut avoir des conséquences néfastes sur son
autonomie.
Voyant lumineux
1. Modifi cation de l'emplacement de la
plaque du logo NEC (modèle X554HB
uniquement)
Retrait de la plaque du logo : insérez un objet fi n (de moins de
2 mm de diamètre) dans le trou situé au bas de la plaque du logo
et retirez celle-ci en la soulevant.
Fixation de la plaque du logo : insérez la partie (1) de la plaque
du logo dans la façade et poussez.
2 mm
