Sommaire des Matières pour NEC MultiSync X461UN

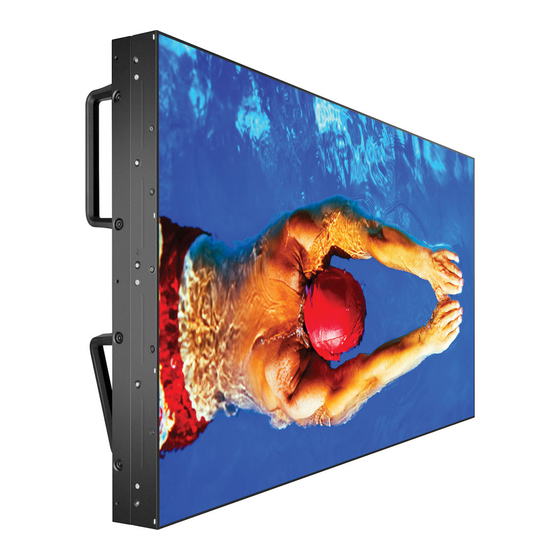

- Page 1 Manuel Utilisateur MultiSync X461UN...
-
Page 2: Table Des Matières
Index Déclaration de conformité ..........................Français-1 Informations importantes ..........................Français-2 AVERTISSEMENT, ATTENTION ......................Français-2 Déclaration ..............................Français-2 Consignes de sécurité, d’entretien, et conseils d’utilisation ................. Français-3 Sommaire ..............................Français-4 Installation ..............................Français-5 Noms et fonctions des pièces ........................Français-7 Panneau de commande ........................Français-7 Panneau des connexions ........................ -
Page 3: Déclaration De Conformité
Pour les Etats-Unis Informations de la FCC 1. Utilisez les câbles spécifiés joints avec l’écran couleur MultiSync X461UN (L468TP) pour ne pas interférer avec la réception radio ou télévision. (1) Utilisez le cordon d’alimentation fourni ou un équivalent pour assurer la conformité FCC. -
Page 4: Informations Importantes
Tension 120* *Pour utiliser le moniteur MultiSync X461UN (L468TP) avec une alimentation 125-240 V, employez un cordon d’alimentation qui correspond à la tension d’alimentation de la prise de courant alternatif utilisée. REMARQUE : La maintenance de ce produit peut s’effectuer uniquement dans le pays d’achat. -
Page 5: Consignes De Sécurité, D'entretien, Et Conseils D'utilisation
Consignes de sécurité, d’entretien, et conseils d’utilisation POUR UN FONCTIONNEMENT OPTIMAL, VEUILLEZ NOTER Débranchez immédiatement le moniteur de la prise murale et CE QUI SUIT POUR LE RÉGLAGE ET L’UTILISATION DU confiez la réparation à du personnel qualifié dans les cas suivants : MONITEUR MULTI-FONCTIONS : •... - Page 6 Sommaire La boîte* de votre nouveau moniteur MultiSync doit contenir les éléments suivants : • Moniteur LCD • Fixation x 3 • Cordon d’alimentation* • Vis (noires) pour le cache du câble (M4 x 8) x 6 • Câble de signal vidéo •...
-
Page 7: Installation
Il est fortement recommandО • Lorsque vous utilisez l’écran en position portrait, le moniteur de demander l’aide d’un technicien NEC qualifiО et autorisО afin doit être tourné dans le sens des aiguilles d’une montre, de d’assurer une installation appropriОe. La non-observation des sorte que le côté... - Page 8 Fixez le cordon ou la chaîne au moniteur à l’aide Tout accessoire de montage non conforme aux directives de l’attache et de la vis fournies. NEC ou non approuvé par NEC doit répondre aux exigences 304 mm de la méthode de montage compatible VESA.
-
Page 9: Noms Et Fonctions Des Pièces
Noms et fonctions des pièces Panneau de commande Bouton d’alimentation Bouton BAS Allume et éteint l’appareil. Voir également page 16. Réactive le menu OSD lorsque celui-ci est désactivé. Joue dans le menu OSD le rôle de bouton pour déplacer vers le bas la zone en surbrillance et sélectionner le réglage. -
Page 10: Panneau Des Connexions
Panneau des connexions ENTREE SORTIE Unité de contrôle des options ENTREE SORTIE Interrupteur d’alimentation principal RGB/HV OUT (BNC) Interrupteur Marche/Arrêt pour activer/désactiver Pour émettre le signal provenant du connecteur RGB/HV IN l’alimentation principale. ou un connecteur VGA IN vers une entrée sur un appareil séparé. - Page 11 Port LAN (RJ-45) Connexion LAN. Voir page 30. ENTRÉE/SORTIE DE LA TÉLÉCOMMANDE Pour utiliser la télécommande câblée optionnelle, reliez-la à votre moniteur. REMARQUE : Lorsque vous utilisez la télécommande avec ENTRÉE/SORTIE, la COMMANDE REGISTRE du menu OSD doit être définie sur NORMAL. Verrou Kensington Pour la sécurité...
-
Page 12: Télécommande Sans-Fil (Optionnelle)
Télécommande sans-fil (optionnelle) Bouton ASPECT Sélectionne l’aspect de l’image : [FULL], [NORMAL], [WIDE] et [ZOOM]. Voir page 17. Bouton SOUND (Non disponible) PAVÉ NUMÉRIQUE Appuyez sur les boutons pour définir et modifier les mots de passe, changer de canal et définir le l’ID à distance. Bouton ENT* Définit les canaux. -
Page 13: Distance D'utilisation De La Télécommande Optionnelle
Distance d’utilisation de la Bouton PIP (Picture In Picture) télécommande optionnelle Bouton ON/OFF : Bascule entre PIP, POP, côte à côte (format) et côte à côte (plein écran). Voir page 22. Pointez pendant le réglage des boutons la partie supérieure Bouton INPUT : Sélectionne le signal «... -
Page 14: Installation
Installation 1. Choix de l’emplacement du moniteur NEC recommande d’utiliser les piles comme suit : • Placez les piles « AA » en faisant correspondre les ATTENTION : L’installation de l’écran doit être effectuée signes (+) et (–) sur chaque pile avec ceux gravés à... - Page 15 5. Fixation du cache-câbles • Utilisez 6 des 8 vis (noires) M4 (fournies) pour fixer le cache-câble. 6. Mise sous tension de tous les matériels externes connectés au moniteur Lorsque vous connectez le moniteur à un ordinateur, allumez ce dernier en premier. 7.
-
Page 16: Connexions
Connexions Avant d’effectuer les branchements : Tout d’abord, mettez hors tension tous les périphériques reliés et effectuez les connexions. Consultez le guide utilisateur fourni avec chaque périphérique. Schéma de câblage Lecteur DVD avec Lecteur de DVD Second moniteur sortie HDMI Ampli stéréo Lecteur de DVD Lecteur DVD avec... -
Page 17: Connexion À Un Pc
Connexion à un PC La connexion d’un PC à votre moniteur vous permettra d’afficher l’image présente sur l’écran de votre micro-ordinateur. Il est possible que certaines cartes vidéo et horloges de pixels d’une fréquence supérieure à 162 MHz n’affichent pas correctement les images. -
Page 18: Opération De Base
Opération de base Modes MARCHE et ARRÊT L’indicateur d’alimentation du moniteur LCD passe au vert lorsque ce dernier est sous tension et au rouge ou orange lorsque le moniteur est mis hors tension. REMARQUE : L’interrupteur principal d’alimentation doit être sur ON afin d’allumer le moniteur à l’aide de la télécommande ou du bouton Power sur le devant du moniteur LCD. -
Page 19: Indicateur D'alimentation
Indicateur d’alimentation NORMAL : affiche le même rapport de format que celui envoyé par la source. FULL (PLEIN) : couvre la totalité de l’écran. Mode Voyant indicateur d’état Position MARCHE Vert* WIDE (LARGE) : étend le signal boîte aux lettres 16:9 sur la Position ARRÊT (Veille Éco)* Rouge totalité... -
Page 20: Mode Image
Mode Image DVI, VGA, RGB/HV STANDARD sRGB AMBIENT1 AMBIENT2 HIGHBRIGHT HDMI, DVD/HD1, DVD/HD2, SCART, VIDEO1, VIDEO2, S-VIDEO, TV* STANDARD CINEMA AMBIENT1 AMBIENT2 HIGHBRIGHT Mode AMBIENT La luminosité de l’écran LCD peut être augmentée ou diminuée selon la luminosité ambiante de la pièce. Si la pièce est lumineuse, le moniteur se règle en conséquence. -
Page 21: Commandes Osd (On-Screen-Display)
Commandes OSD (On-Screen-Display) Remarque : Selon le modèle ou l'équipement optionnel, certaines fonctions peuvent ne pas être disponibles. Source d’entrée Icônes du menu principal Élément du menu principal Paramètres de réglage Sous-menu THANK YOU FOR SAVING THE ENVIRONMENT. CARBON FOOTPRINT 86.0 % PICTURE MODE Goto Adjustment... -
Page 22: Image
SIM. DICOM Courbe GSDF DICOM simulée pour type LCD. PROGRAMMABLE Une courbe gamma programmable peut être téléchargée en utilisant le logiciel NEC. PARAM. FILM RÉDUCTION DU BRUIT Règle la réduction du bruit. Appuyez sur + ou - pour procéder à des réglages. -
Page 23: Audio
RÉSOLUTION H. Règle la taille horizontale de l’image. Entrées DVI, VGA, RGB/HV uniquement RÉSOLUTION V. Règle la taille verticale de l’image. Entrées DVI, VGA, RGB/HV uniquement RÉSOLUTION EN ENTRÉE En cas de problème de détection du signal, cette fonction oblige le moniteur à afficher le signal à la AUTO résolution désirée. -
Page 24: Image Dans Image
RÉINIT CALENDRIER Réinitialise les paramètres suivants dans le menu CALENDRIER pour revenir aux paramètres usine : PROGRAMMATEUR ARRÊT, PARAM. CALENDRIER. IMAGE DANS IMAGE MAINTENIR MODE PIP Permet au moniteur de rester en mode « PIP » et « MESSAGE TEXTE » après la mise hors tension. Quand le moniteur est remis sous tension, PIP et MESSAGE TEXTE s’affiche sans avoir à... -
Page 25: Affichages Multiples
TRANSPARENCE OSD Définit le niveau de transparence de l’OSD. TYPE2 ARRÊT TYPE1 TYPE2 ROTATION DE L’OSD Détermine la direction de l’affichage OSD : paysage ou portrait. PAYSAGE PAYSAGE Affiche l’OSD en mode paysage. PORTRAIT Affiche l’OSD en mode portrait. NOM D’ENTRÉE Vous pouvez définir le nom d’ENTRÉE affiché... -
Page 26: Protection Affichage
PROTECTION AFFICHAGE ÉCONOMIE D’ÉNERGIE Définit le temps d’attente du moniteur avant de passer en mode économie d’énergie après une perte de signal. Remarque : lors de la connexion du DVI, il est possible que la carte vidéo Toutes les entrées à l’exception de l’entrée TV* n’interrompe pas l’envoi de données numériques, même après la disparition de l’image. - Page 27 GAIN Ajuste la valeur du gain. CORRECTION Ajuste le niveau de tranche du signal synchronisé. TERMINER SYNCHRO. Sélectionne la résistance à l’interruption pour correspondre à l’impédance du câble. FORT Entrée RGB/HV uniquement PARAMÈTRE TERMINAL MODE DVI Sélectionne le type d’équipement DVI-D connecté au DVI. Sélectionnez « DVI-PC » quand un PC ou un DVI-PC autre équipement informatique est connecté.
- Page 28 être mis hors tension pendant une heure pour effacer l’image. Comme pour tous les équipements d’affichage personnels, NEC DISPLAY SOLUTIONS recommande l’affichage d’images animées et l’utilisation à intervalles réguliers d’un économiseur d’écran animé chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé.
-
Page 29: Fonction De La Télécommande
Fonction de la télécommande FONCTION ID TÉLÉCOMMANDE Monitor ID :1 Monitor ID :2 Monitor ID :3 ID TÉLÉCOMMANDE La télécommande optionnelle peut être utilisée pour contrôler jusqu’à 100 moniteurs La télécommande La télécommande La télécommande MultiSync individuels à l’aide du mode ID TÉLÉCOMMANDE. Le mode ID TÉLÉCOMMANDE fonctionne fonctionne fonctionne... - Page 30 2. Définition de l’IDENT. DU MONITEUR et du mode COMMANDE REGISTRE. Pour un bon fonctionnement, l’IDENT. DU MONITEUR doit être défini dans le menu OSD de chaque moniteur de la chaîne. L’ID Moniteur peut être défini dans le menu « AFFICHAGES MULTIPLES » de l’OSD. Le numéro de l’IDENT. DU MONITEUR peut être défini entre 1 et 100. Deux moniteurs ne peuvent pas partager le même numéro d’IDENT.
-
Page 31: Contrôle À Distance Du Moniteur Via Une Interface Rs-232C
Contrôle à distance du moniteur via une interface RS-232C Il est possible de contrôler ce moniteur LCD en lui connectant un PC doté d’une connexion RS-232C. REMARQUE : Lorsque vous utilisez cette fonction, le paramètre COMMANDE EXTERNE doit être défini sur « RS-232C ». Les fonctions pouvant être contrôlées par un PC sont : •... -
Page 32: Contrôle Du Moniteur Lcd Via La Commande Lan
Contrôle du moniteur LCD via la commande LAN Connexion à un réseau En utilisant un câble LAN, vous pouvez indiquer les paramètres réseau et les paramètres d’alertes par e-mail grâce à une fonction de serveur HTTP. REMARQUE : Lorsque vous utilisez cette fonction, le paramètre COMMANDE EXTERNE doit être défini sur « LAN ». Pour utiliser une connexion LAN, vous devez attribuer une adresse IP. - Page 33 été défini dans le fichier HOSTS de l’ordinateur utilisé. Exemple 1 : Lorsque le nom d’hôte du moniteur a été défini sur « pd.nec.co.jp », vous pouvez accéder au réseau en entrant http://pd.nec.co.jp/index.html en tant qu’adresse ou dans la colonne de l’URL.
- Page 34 Paramètre de notification par e-mail http://<adresse IP du moniteur>/lanconfig.html Cette option permet d’envoyer à l’ordinateur un message d’erreur par e-mail lorsque le LAN avec câbles est utilisé. Une notification avec le message d’erreur est envoyée lorsqu’une erreur se produit sur le moniteur. NOM D’HÔTE Saisissez le nom d’hôte du réseau connecté...
-
Page 35: Fonctionnalités
VESA (FDMIv1). Permet de monter le moniteur sur un mur ou sur un bras en utilisant tout dispositif tiers compatible. NEC recommande l’utilisation d’une interface de montage en conformité avec les normes nord- américaines TÜV-GS et/ou UL1678. -
Page 36: Résolution Des Problèmes
Le câble vidéo doit être correctement connecté à la carte • Il est possible qu’une panne se soit produite. Contactez votre revendeur NEC DISPLAY SOLUTIONS autorisé. graphique et à l’ordinateur. • Si le moniteur s’éteint pour cause de température interne •... -
Page 37: Caractéristiques
Caractéristiques Spécifications du produit Module LCD 116,8 cm en diagonale Pas : 0,746 mm Résolution : 1366 x 768 points Couleur : Plus de 16 millions de couleurs (en fonction de la carte vidéo utilisée) Luminosité : 700 cd/m (Max.), 500 cd/m (Typ.) Rapport de contraste : 3000:1... -
Page 38: Brochage
Brochage 1) Entrée RVB analogique (Mini D-Sub 15 broches) : VGA N° broche N° broche Signal vidéo rouge +5V (DDC) Mini D-sub 15 broches Signal vidéo vert SYNC-GND Signal vidéo bleu DDC-SDA DDC-GND H-SYNC Rouge-GND V-SYNC Vert-GND DDC-SCL Bleu-GND 2) Entrée S-VIDÉO : VIDÉO N°... -
Page 39: Informations Du Constructeur Relatives Au Recyclage Et À L'énergie
Des sites de recyclage spécialisés s’assurent que les composants nocifs pour l’environnement soient correctement manipulés et éliminés. Pour garantir le meilleur recyclage possible de nos produits, NEC DISPLAY SOLUTIONS propose diverses procédures de recyclage et émet des recommandations quant à la manipulation du produit dans le respect de l’environnement lorsqu’il est arrivé...
