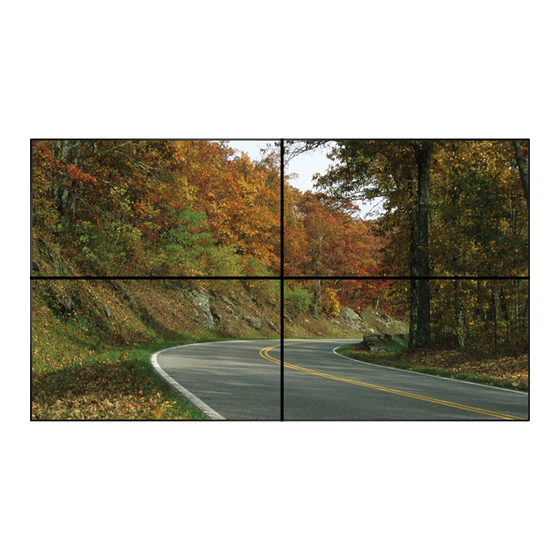

- Page 1 Manuel Utilisateur MultiSync X462UN MultiSync X461UNV...
-
Page 2: Table Des Matières
Index Déclaration de conformité ..........................Français-1 Informations importantes ..........................Français-2 AVERTISSEMENT, ATTENTION ......................Français-2 Déclaration ..............................Français-2 Consignes de sécurité, d’entretien, et conseils d’utilisation ................. Français-3 Sommaire ..............................Français-4 Installation ..............................Français-5 Noms et fonctions des pièces ........................Français-7 Panneau de commande ........................Français-7 Panneau des connexions ........................ -
Page 3: Déclaration De Conformité
Pour les Etats-Unis Informations de la FCC 1. Utilisez les câbles spécifiés joints avec l’écran couleur MultiSync X462UN (L468TP)/MultiSync X461UNV (L460NZ) pour ne pas interférer avec la réception radio ou télévision. (1) Utilisez le cordon d’alimentation fourni ou un équivalent pour assurer la conformité FCC. -
Page 4: Informations Importantes
Déclaration Déclaration du constructeur Nous certifions par le présent document que sous la marque suivante : le moniteur couleur MultiSync X462UN (L468TP)/ MultiSync X461UNV (L460NZ) est conforme à : La directive européenne 2006/95/CE : – EN 60950-1 La directive européenne 2004/108/CE : NEC Display Solutions, Ltd. -
Page 5: Consignes De Sécurité, D'entretien, Et Conseils D'utilisation
• Le système de distribution des câbles doit être mis à la terre en accord avec ANSI/NFPA 70, NEC (National Electrical Code), en particulier la Section 820.93, « Grounding of Outer Conductive Shield of a Coaxial Cable » (Mise à la terre du blindage conducteur externe d’un câble coaxial). - Page 6 Sommaire La boîte* de votre nouveau moniteur MultiSync doit contenir les éléments suivants : • Moniteur LCD • Fixation x 3 • Cordon d’alimentation* • Vis (noires) pour le cache du câble (M4 x 8) x 6 • Câble de signal vidéo •...
-
Page 7: Installation
Il est fortement recommandО • Lorsque vous utilisez l’écran en position portrait, le moniteur de demander l’aide d’un technicien NEC qualifiО et autorisО afin doit être tourné dans le sens des aiguilles d’une montre, de d’assurer une installation appropriОe. La non-observation des sorte que le côté... - Page 8 Tout accessoire de montage non conforme aux directives d’éviter la chute du moniteur. Fixez le cordon ou la chaîne NEC ou non approuvé par NEC doit répondre aux exigences au moniteur à l’aide des fixations et des vis. de la méthode de montage compatible VESA.
-
Page 9: Noms Et Fonctions Des Pièces
Noms et fonctions des pièces Panneau de commande Bouton d’alimentation Bouton BAS Allume et éteint l’appareil. Voir également page 16. Réactive le menu OSD lorsque celui-ci est désactivé. Joue dans le menu OSD le rôle de bouton pour déplacer vers le bas la zone en surbrillance et sélectionner le réglage. -
Page 10: Panneau Des Connexions
Panneau des connexions ENTREE SORTIE Unité de contrôle des options ENTREE SORTIE R, Cr/Pr V, J, VIDEO B, Cb/Pb (SORTIE) (SORTIE) (SORTIE) (SORTIE) (SORTIE) J Cb/Pb (IN1) (IN2) (IN3) G (SORTIE) D (SORTIE) R, Cr/Pr V, J, VIDEO B, Cb/Pb Cr/Pr (ENTRÉE) (ENTRÉE) - Page 11 Port LAN (RJ-45) Connexion LAN. Voir page 31. ENTRÉE/SORTIE DE LA TÉLÉCOMMANDE Pour utiliser la télécommande câblée optionnelle, reliez-la à votre moniteur. REMARQUE : Lorsque vous utilisez la télécommande avec ENTRÉE/SORTIE, la COMMANDE REGISTRE du menu OSD doit être définie sur NORMAL. Verrou Kensington Pour la sécurité...
-
Page 12: Télécommande Sans-Fil (Optionnelle)
Télécommande sans-fil (optionnelle) Bouton ASPECT Sélectionne l’aspect de l’image : [FULL], [NORMAL], [WIDE] et [ZOOM]. Voir page 17. Bouton SOUND (Non disponible) PAVÉ NUMÉRIQUE Appuyez sur les boutons pour définir et modifier les mots de passe, changer de canal et définir le l’ID à distance. Bouton ENT* Bouton DISPLAY Affiche/masque les informations OSD. -
Page 13: Distance D'utilisation De La Télécommande Optionnelle
Distance d’utilisation de la Bouton PIP (Picture In Picture) télécommande optionnelle Bouton ON/OFF : Bascule entre PIP, POP, côte à côte (format) et côte à côte (plein écran). Voir page 22. Pointez pendant le réglage des boutons la partie supérieure Bouton INPUT : Sélectionne le signal «... -
Page 14: Installation
Installation 1. Choix de l’emplacement du moniteur NEC recommande d’utiliser les piles comme suit : • Placez les piles « AA » en faisant correspondre les ATTENTION : L’installation de l’écran doit être effectuée signes (+) et (–) sur chaque pile avec ceux gravés à... - Page 15 5. Fixation du cache-câbles • Utilisez 6 des 8 vis (noires) M4 (fournies) pour fixer le cache-câble. 6. Mise sous tension de tous les matériels externes connectés au moniteur Lorsque vous connectez le moniteur à un ordinateur, allumez ce dernier en premier. 7.
-
Page 16: Connexions
Connexions REMARQUE : Ne branchez/débranchez aucun câble lors de la mise sous tension du moniteur ou d’un matériel externe, car cela risquerait d’entraîner une perte de l’image du moniteur. REMARQUE : Utilisez un câble audio sans résistance intégrée. Sinon, le volume sera faible. Avant d’effectuer les branchements : Tout d’abord, mettez hors tension tous les périphériques reliés et effectuez les connexions. -
Page 17: Connexion À Un Pc
Connexion à un PC La connexion d’un PC à votre moniteur vous permettra d’afficher l’image présente sur l’écran de votre micro-ordinateur. Il est possible que certaines cartes vidéo avec horloge de pixels d’une fréquence supérieure à 162 MHz n’affichent pas correctement les images. -
Page 18: Opération De Base
Opération de base Modes MARCHE et ARRÊT L’indicateur d’alimentation du moniteur LCD passe au vert lorsque ce dernier est sous tension et au rouge ou orange lorsque le moniteur est mis hors tension. REMARQUE : L’interrupteur principal d’alimentation doit être sur ON afin d’allumer le moniteur à l’aide de la télécommande ou du bouton Power sur le devant du moniteur LCD. -
Page 19: Indicateur D'alimentation
Indicateur d’alimentation NORMAL : affiche le même rapport de format que celui envoyé par la source. FULL (PLEIN) : couvre la totalité de l’écran. Mode Voyant indicateur d’état WIDE (LARGE) : étend le signal boîte aux lettres 16:9 sur la Position MARCHE Vert* Position ARRÊT (Veille Éco)*... -
Page 20: Mode Image
Mode Image DVI, VGA, RGB/HV, DPORT STANDARD sRGB AMBIENT1 AMBIENT2 HIGHBRIGHT HDMI, DVD/HD1, DVD/HD2, SCART, VIDEO1, VIDEO2, S-VIDEO, TV* STANDARD CINEMA AMBIENT1 AMBIENT2 HIGHBRIGHT Mode AMBIENT La luminosité de l’écran LCD peut être augmentée ou diminuée selon la luminosité ambiante de la pièce. Si la pièce est lumineuse, le moniteur se règle en conséquence. -
Page 21: Commandes Osd (On-Screen-Display)
Commandes OSD (On-Screen-Display) Remarque : Selon le modèle ou l'équipement optionnel, certaines fonctions peuvent ne pas être disponibles. Source d’entrée Icônes du menu principal Élément du menu principal Paramètres de réglage Sous-menu THANK YOU FOR SAVING THE ENVIRONMENT. CARBON FOOTPRINT 86.0 % PICTURE MODE Select... -
Page 22: Image
Courbe GSDF DICOM simulée pour type LCD. PROGRAMMABLE La courbe gamma du paramètre d’ usine est installée. Une courbe gamma programmable peut être rechargée en utilisant le logiciel NEC facultatif. PARAM. FILM RÉDUCTION DU BRUIT Règle la réduction du bruit. Appuyez sur + ou - pour procéder à des réglages. -
Page 23: Audio
RÉSOLUTION H. Règle la taille horizontale de l’image. Entrées VGA, RGB/HV uniquement RÉSOLUTION V. Règle la taille verticale de l’image. Entrées VGA, RGB/HV uniquement RÉSOLUTION EN ENTRÉE En cas de problème de détection du signal, cette fonction oblige le moniteur à afficher le signal à la AUTO résolution désirée. -
Page 24: Image Dans Image
RÉINIT CALENDRIER Réinitialise les paramètres suivants dans le menu CALENDRIER pour revenir aux paramètres usine : PROGRAMMATEUR ARRÊT, PARAM. CALENDRIER. IMAGE DANS IMAGE MAINTENIR MODE PIP Permet au moniteur de rester en mode « PIP » et « MESSAGE TEXTE » après la mise hors tension. Quand le moniteur est remis sous tension, PIP et MESSAGE TEXTE s’affiche sans avoir à... -
Page 25: Affichages Multiples
INFORMATIONS OSD Choisissez si vous voulez afficher ou masquer les informations OSD. Les informations OSD seront ON, 3 sec. affichées quand le signal ou la source d’entrée change. Les informations OSD affichent un message d’avertissement lorsqu’il n’y a pas de signal ou quand le signal est hors de portée. Un intervalle de 3 à... -
Page 26: Protection Affichage
PARAMÈTRE LAN Lorsque vous utilisez cette fonction, le paramètre COMMANDE EXTERNE doit être défini sur « LAN ». REMARQUE : lorsque vous modifiez le PARAMÈTRE LAN, éteignez le moniteur puis rallumez-le. Après avoir allumé le moniteur, vous devez patienter quelques secondes avant que le PARAMÈTRE LAN ne soit appliqué. -
Page 27: Option Avancée
OPTION AVANCÉE ENTREE DETECTEE Sélectionne la méthode de détection de l’entrée utilisée par le moniteur quand plus de deux 1ER DÉTECTÉ appareils sont connectés. Toutes les entrées à l’exception de l’entrée TV* PAS DE PRIORITÉ Le moniteur ne recherche pas d’autres ports d’entrée vidéo. 1ER DÉTECTÉ... - Page 28 SYSTÈME DE COULEUR Le système de couleur sélectionné dépend du format vidéo du signal d’entrée. AUTO Entrées VIDEO1, VIDEO2, S-VIDEO uniquement AUTO Choisit automatiquement le paramètre Système de couleur en fonction du signal d’entrée. NTSC SECAM 4.43 NTSC PAL-60 MODE DE BALAYAGE Certains formats vidéo peuvent nécessiter différents modes de numérisation pour un meilleur affichage SUR- de l’image.
- Page 29 être mis hors tension pendant une heure pour effacer l’image. Comme pour tous les équipements d’affichage personnels, NEC DISPLAY SOLUTIONS recommande l’affichage d’images animées et l’utilisation à intervalles réguliers d’un économiseur d’écran animé chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé.
-
Page 30: Fonction De La Télécommande
Fonction de la télécommande FONCTION ID TÉLÉCOMMANDE Monitor ID :1 Monitor ID :2 Monitor ID :3 ID TÉLÉCOMMANDE La télécommande optionnelle peut être utilisée pour contrôler jusqu’à 100 moniteurs La télécommande La télécommande La télécommande MultiSync individuels à l’aide du mode ID TÉLÉCOMMANDE. Le mode ID TÉLÉCOMMANDE fonctionne fonctionne fonctionne... - Page 31 2. Définition de l’IDENT. DU MONITEUR et du mode COMMANDE REGISTRE. Pour un bon fonctionnement, l’IDENT. DU MONITEUR doit être défini dans le menu OSD de chaque moniteur de la chaîne. L’ID Moniteur peut être défini dans le menu « AFFICHAGES MULTIPLES » de l’OSD. Le numéro de l’IDENT. DU MONITEUR peut être défini entre 1 et 100. Deux moniteurs ne peuvent pas partager le même numéro d’IDENT.
-
Page 32: Contrôle À Distance Du Moniteur Via Une Interface Rs-232C
Contrôle à distance du moniteur via une interface RS-232C Il est possible de contrôler ce moniteur LCD en lui connectant un PC doté d’une connexion RS-232C. REMARQUE : Lorsque vous utilisez cette fonction, le paramètre COMMANDE EXTERNE doit être défini sur « RS-232C » (Voir page 23). -
Page 33: Contrôle Du Moniteur Lcd Via La Commande Lan
Contrôle du moniteur LCD via la commande LAN Connexion à un réseau En utilisant un câble LAN, vous pouvez indiquer les paramètres réseau et les paramètres d’alertes par e-mail grâce à une fonction de serveur HTTP. REMARQUE : Lorsque vous utilisez cette fonction, le paramètre COMMANDE EXTERNE doit être défini sur « LAN » (Voir page 23). - Page 34 à ce nom d’hôte, en utilisant un navigateur compatible. Exemple 1 : Lorsque le nom d’hôte du moniteur a été défini sur « pd.nec.co.jp », vous pouvez accéder au réseau en entrant http://pd.nec.co.jp/index.html en tant qu’adresse ou dans la colonne de l’URL.
- Page 35 Paramètre de notification par e-mail http://<adresse IP du moniteur>/lanconfig.html Cette option permet d’envoyer à l’ordinateur un message d’erreur par e-mail lorsque le LAN avec câbles est utilisé. Une notification avec le message d’erreur est envoyée lorsqu’une erreur se produit sur le moniteur. Alert Mail Cochez [ACTIVER] pour activer la fonction de notification par e-mail.
-
Page 36: Fonctionnalités
Interface de montage à la norme VESA (FDMIv1) : Vous permet de fixer votre moniteur LCD sur tout support ou bras de montage tiers de norme VESA (FDMIv1). NEC recommande l'utilisation d'une interface de montage en conformité avec les normes nord-américaines TÜV-GS et/ou UL1678. -
Page 37: Fonction Edge Comp (Comp Contours)
Fonction EDGE COMP (Comp contours) (X462UN uniquement) La fonction EDGE COMP (Comp contours) (page 26) ajuste la différence de luminosité entre le centre et les contours de l’écran. Réglez la luminosité en fonction de votre moniteur. LUMINOSITÉ : réduit la luminosité au centre de l’écran pour une meilleure uniformité avec la luminosité des contours de l’écran. -
Page 38: Résolution Des Problèmes
Le câble vidéo doit être correctement connecté à la carte • Il est possible qu’une panne se soit produite. Contactez votre revendeur NEC DISPLAY SOLUTIONS autorisé. graphique et à l’ordinateur. • La carte graphique doit être insérée à fond dans son logement. -
Page 39: Caractéristiques - X462Un
Caractéristiques - X462UN Spécifications du produit Module LCD 1168 mm en diagonale Pas : 0,746 mm Résolution : 1366 x 768 points Couleur : Plus de 16 millions de couleurs (en fonction de la carte vidéo utilisée) Luminosité : 700 cd/m (Max.), 500 cd/m (Typ.) Rapport de contraste :... -
Page 40: Caractéristiques - X461Unv
Caractéristiques - X461UNV Spécifications du produit Module LCD 1168 mm en diagonale Pas : 0,746 mm Résolution : 1366 x 768 points Couleur : Plus de 16 millions de couleurs (en fonction de la carte vidéo utilisée) Luminosité : 450 cd/m (Max.), 390 cd/m (Typ.) Rapport de contraste :... -
Page 41: Brochage
Brochage 1) Entrée/sortie RS-232C N° broche D-SUB 9 broches connecté au 7 et 8 connecté au 6 connecté au 4 connecté au 1 et 8 connecté au 1 et 7 Ce moniteur LCD utilise des lignes RXD, TXD et GND pour le contrôle du RS-232C. 2) ENTRÉE DE LA TÉLÉCOMMANDE 3) SORTIE DE LA TÉLÉCOMMANDE Français-39... -
Page 42: Informations Du Constructeur Relatives Au Recyclage Et À L'énergie
Des sites de recyclage spécialisés s’assurent que les composants nocifs pour l’environnement soient correctement manipulés et éliminés. Pour garantir le meilleur recyclage possible de nos produits, NEC DISPLAY SOLUTIONS propose diverses procédures de recyclage et émet des recommandations quant à la manipulation du produit dans le respect de l’environnement lorsqu’il est arrivé...
