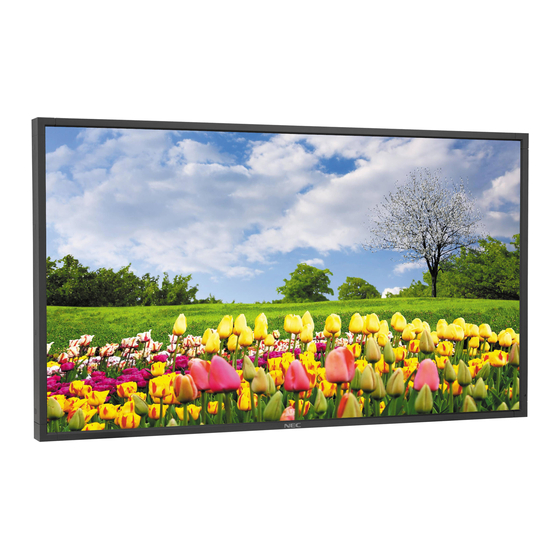

- Page 1 Manuel Utilisateur MultiSync X462HB...
- Page 2 Index Déclaration de conformité ..........................Français-1 Informations importantes ..........................Français-2 AVERTISSEMENT, ATTENTION ......................Français-2 Déclaration ..............................Français-2 Consignes de sécurité, d’entretien, et conseils d’utilisation ................. Français-3 Sommaire ..............................Français-4 Installation ..............................Français-5 Noms et fonctions des pièces ........................Français-7 Panneau de commande ........................Français-7 Panneau des connexions ........................
- Page 3 Pour les Etats-Unis Informations de la FCC 1. Utilisez les câbles spécifiés joints avec l’écran couleur MultiSync X462HB (X462HB) pour ne pas interférer avec la réception radio ou télévision. (1) Utilisez le cordon d’alimentation fourni ou un équivalent pour assurer la conformité FCC.
- Page 4 Tension 120* *Pour utiliser le moniteur MultiSync X462HB (X462HB) avec une alimentation 125-240 V, employez un cordon d’alimentation qui correspond à la tension d’alimentation de la prise de courant alternatif utilisée. REMARQUE : La maintenance de ce produit peut s’effectuer uniquement dans le pays d’achat.
- Page 5 • Le système de distribution des câbles doit être mis à la terre en accord avec ANSI/NFPA 70, NEC (National Electrical Code), en particulier la Section 820.93, « Grounding of Outer Conductive Shield of a Coaxial Cable » (Mise à la terre du blindage conducteur externe d’un câble coaxial).
- Page 6 Sommaire La boîte* de votre nouveau moniteur MultiSync doit contenir les éléments suivants : • Moniteur LCD • Cache-câbles • Cordon d’alimentation* • Fixation x 3 • Câble de signal vidéo • Vis (M4 x 10) x 9 • Télécommande sans-fil et piles AA •...
- Page 7 Il est fortement recommandО • Lorsque vous utilisez l’écran en position portrait, le moniteur de demander l’aide d’un technicien NEC qualifiО et autorisО afin doit être tourné dans le sens des aiguilles d’une montre, de d’assurer une installation appropriОe. La non-observation des sorte que le côté...
- Page 8 Tout accessoire de montage non conforme aux directives d’éviter la chute du moniteur. Fixez le cordon ou la chaîne au NEC ou non approuvé par NEC doit répondre aux exigences moniteur à l’aide des fixations et des vis fournies. de la méthode de montage compatible VESA.
- Page 9 Noms et fonctions des pièces Panneau de commande Bouton d’alimentation Bouton EXIT Allume et éteint l’appareil. Voir également page 16. Réactive le menu OSD lorsque celui-ci est désactivé. Joue dans le menu OSD le rôle de bouton EXIT pour revenir Bouton MUTE au menu précédent.
- Page 10 Panneau des connexions ENTREE SORTIE ENTREE SORTIE R, Cr/Pr V, J, VIDEO B, Cb/Pb (SORTIE) (SORTIE) (SORTIE) (SORTIE) (SORTIE) J Cb/Pb (IN1) (IN2) (IN3) G (SORTIE) D (SORTIE) R, Cr/Pr V, J, VIDEO B, Cb/Pb Cr/Pr (ENTRÉE) (ENTRÉE) (ENTRÉE) (ENTRÉE) (ENTRÉE) (IN2) (IN3)
- Page 11 Port LAN (RJ-45) Connexion LAN. Voir page 31. ENTRÉE/SORTIE DE LA TÉLÉCOMMANDE Pour utiliser la télécommande câblée optionnelle, reliez-la à votre moniteur. REMARQUE : Lorsque vous utilisez la télécommande avec ENTRÉE/SORTIE, la COMMANDE REGISTRE du menu OSD doit être définie sur NORMAL. Verrou Kensington Pour la sécurité...
- Page 12 Télécommande sans-fil Bouton ASPECT Sélectionne l’aspect de l’image : [FULL], [NORMAL], [WIDE] et [ZOOM]. Voir page 17. Bouton SOUND Son surround artificiel. PAVÉ NUMÉRIQUE Appuyez sur les boutons pour définir et modifier les mots de passe, changer de canal et définir le l’ID à distance. Bouton ENT* Bouton DISPLAY Affiche/masque les informations OSD.
- Page 13 Distance d’utilisation de la Bouton PIP (Picture In Picture) télécommande Bouton ON/OFF : Bascule entre PIP, POP, côte à côte (format) et côte à côte (plein écran). Voir page 22. Pointez pendant le réglage des boutons le haut de la Bouton INPUT : Sélectionne le signal «...
- Page 14 Installation 1. Choix de l’emplacement du moniteur NEC recommande d’utiliser les piles comme suit : • Placez les piles « AA » en faisant correspondre les ATTENTION : L’installation de l’écran doit être effectuée signes (+) et (–) sur chaque pile avec ceux gravés à...
- Page 15 5. Fixation du cache-câbles • Utilisez 6 des 10 vis M4 (fournies) pour fixer le cache- câble. 6. Mise sous tension de tous les matériels externes connectés au moniteur Lorsque vous connectez le moniteur à un ordinateur, allumez ce dernier en premier. 7.
- Page 16 Connexions REMARQUE : Ne branchez/débranchez aucun câble lors de la mise sous tension du moniteur ou d’un matériel externe, car cela risquerait d’entraîner une perte de l’image du moniteur. REMARQUE : Utilisez un câble audio sans résistance intégrée. Sinon, le volume sera faible. Avant d’effectuer les branchements : Tout d’abord, mettez hors tension tous les périphériques reliés et effectuez les connexions.
- Page 17 Connexion à un PC La connexion d’un PC à votre moniteur vous permettra d’afficher l’image présente sur l’écran de votre micro-ordinateur. Il est possible que certaines cartes vidéo avec horloge de pixels d’une fréquence supérieure à 162 MHz n’affichent pas correctement les images.
- Page 18 Opération de base Modes MARCHE et ARRÊT L’indicateur d’alimentation du moniteur LCD passe au vert lorsque ce dernier est sous tension et au rouge ou orange lorsque le moniteur est mis hors tension. REMARQUE : L’interrupteur principal d’alimentation doit être sur ON afin d’allumer le moniteur à l’aide de la télécommande ou du bouton Power sur le devant du moniteur LCD.
- Page 19 Indicateur d’alimentation Aspect de l’image DVI, VGA, RGB/HV, DPORT Mode Voyant indicateur d’état FULL ZOOM NORMAL Position MARCHE Vert* Position ARRÊT (Veille Éco)* Rouge HDMI, DVD/HD1, DVD/HD2, SCART, VIDEO1, VIDEO2, S-VIDEO, TV* Consommation d’énergie inférieure à 0,5 W* FULL WIDE ZOOM NORMAL Position ARRÊT (Veille)
- Page 20 OSD (On-Screen-Display) Les informations OSD fournissent des informations telles que : l’ID moniteur, la source d’entrée, la taille de l’image, etc… Appuyez sur le bouton DISPLAY de la télécommande pour afficher les informations OSD. Numéro d’ID attribué au moniteur actuel* Numéro d’ID attribué...
- Page 21 Commandes OSD (On-Screen-Display) Remarque : Selon le modèle ou l'équipement optionnel, certaines fonctions peuvent ne pas être disponibles. Source d’entrée Icônes du menu principal Élément du menu principal Paramètres de réglage Sous-menu THANK YOU FOR SAVING THE ENVIRONMENT. CARBON FOOTPRINT 86.0 % PICTURE MODE Select...
- Page 22 SIM. DICOM Courbe GSDF DICOM simulée pour type LCD. PROGRAMMABLE Une courbe gamma programmable peut être téléchargée en utilisant le logiciel NEC en option. PARAM. FILM RÉDUCTION DU BRUIT Règle la réduction du bruit. Appuyez sur + ou - pour procéder à des réglages.
- Page 23 RÉSOLUTION H. Règle la taille horizontale de l’image. Entrées VGA, RGB/HV uniquement RÉSOLUTION V. Règle la taille verticale de l’image. Entrées VGA, RGB/HV uniquement RÉSOLUTION EN ENTRÉE En cas de problème de détection du signal, cette fonction oblige le moniteur à afficher le signal à la AUTO résolution désirée.
- Page 24 HEURE Configure l’heure pour l’horloge en temps réel. HEURE D’ÉTÉ Active ou désactive l’heure d’été. RÉINIT CALENDRIER Réinitialise les paramètres suivants dans le menu CALENDRIER pour revenir aux paramètres usine : PROGRAMMATEUR ARRÊT, PARAM. CALENDRIER. IMAGE DANS IMAGE MAINTENIR MODE PIP Permet au moniteur de rester en mode «...
- Page 25 INFORMATIONS OSD Choisissez si vous voulez afficher ou masquer les informations OSD. Les informations OSD seront ON, 3 sec. affichées quand le signal ou la source d’entrée change. Les informations OSD affichent un message d’avertissement lorsqu’il n’y a pas de signal ou quand le signal est hors de portée. Un intervalle de 3 à...
- Page 26 PARAMÈTRE LAN Lorsque vous utilisez cette fonction, le paramètre COMMANDE EXTERNE doit être défini sur « LAN ». REMARQUE : lorsque vous modifiez le PARAMÈTRE LAN, vous devez patienter quelques secondes avant que la modification ne soit appliquée. DHCP L’activation de cette option permet d’attribuer automatiquement une adresse IP au moniteur à partir de DÉSACTIVER votre serveur DHCP.
- Page 27 OPTION AVANCÉE ENTREE DETECTEE Sélectionne la méthode de détection de l’entrée utilisée par le moniteur quand plus de deux 1ER DÉTECTÉ appareils sont connectés. Toutes les entrées à l’exception de l’entrée TV* PAS DE PRIORITÉ Le moniteur ne recherche pas d’autres ports d’entrée vidéo. 1ER DÉTECTÉ...
- Page 28 SYSTÈME DE COULEUR Le système de couleur sélectionné dépend du format vidéo du signal d’entrée. AUTO Entrées VIDEO1, VIDEO2, S-VIDEO uniquement AUTO Choisit automatiquement le paramètre Système de couleur en fonction du signal d’entrée. NTSC SECAM 4.43 NTSC PAL-60 MODE DE BALAYAGE Certains formats vidéo peuvent nécessiter différents modes de numérisation pour un meilleur affichage SUR- de l’image.
- Page 29 être mis hors tension pendant une heure pour effacer l’image. Comme pour tous les équipements d’affichage personnels, NEC DISPLAY SOLUTIONS recommande l’affichage d’images animées et l’utilisation à intervalles réguliers d’un économiseur d’écran animé chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé.
- Page 30 Fonction de la télécommande FONCTION ID TÉLÉCOMMANDE Monitor ID :1 Monitor ID :2 Monitor ID :3 ID TÉLÉCOMMANDE La télécommande peut être utilisée pour contrôler jusqu’à 100 moniteurs MultiSync La télécommande La télécommande La télécommande individuels à l’aide du mode ID TÉLÉCOMMANDE. Le mode ID TÉLÉCOMMANDE fonctionne fonctionne fonctionne...
- Page 31 2. Définition de l’IDENT. DU MONITEUR et du mode COMMANDE REGISTRE. Pour un bon fonctionnement, l’IDENT. DU MONITEUR doit être défini dans le menu OSD de chaque moniteur de la chaîne. L’ID Moniteur peut être défini dans le menu « AFFICHAGES MULTIPLES » de l’OSD. Le numéro de l’IDENT. DU MONITEUR peut être défini entre 1 et 100. Deux moniteurs ne peuvent pas partager le même numéro d’IDENT.
- Page 32 Contrôle à distance du moniteur via une interface RS-232C Il est possible de contrôler ce moniteur LCD en lui connectant un PC doté d’une connexion RS-232C. REMARQUE : Lorsque vous utilisez cette fonction, le paramètre COMMANDE EXTERNE doit être défini sur « RS-232C » (Voir page 23).
- Page 33 Contrôle du moniteur LCD via la commande LAN Connexion à un réseau En utilisant un câble LAN, vous pouvez indiquer les paramètres réseau et les paramètres d’alertes par e-mail grâce à une fonction de serveur HTTP. REMARQUE : Lorsque vous utilisez cette fonction, le paramètre COMMANDE EXTERNE doit être défini sur « LAN » (Voir page 23).
- Page 34 à ce nom d’hôte, en utilisant un navigateur compatible. Exemple 1 : Lorsque le nom d’hôte du moniteur a été défini sur « pd.nec.co.jp », vous pouvez accéder au réseau en entrant http://pd.nec.co.jp/index.html en tant qu’adresse ou dans la colonne de l’URL.
- Page 35 Paramètre de notification par e-mail http://<adresse IP du moniteur>/lanconfig.html Cette option permet d’envoyer à l’ordinateur un message d’erreur par e-mail lorsque le LAN avec câbles est utilisé. Une notification avec le message d’erreur est envoyée lorsqu’une erreur se produit sur le moniteur. Alert Mail Cochez [ACTIVER] pour activer la fonction de notification par e-mail.
- Page 36 Interface de montage à la norme VESA (FDMIv1) : Vous permet de fixer votre moniteur LCD sur tout support ou bras de montage tiers de norme VESA (FDMIv1). NEC recommande l'utilisation d'une interface de montage en conformité avec les normes nord-américaines TÜV-GS et/ou UL1678.
- Page 37 Il est possible qu’une panne se soit produite. Contactez • Le câble vidéo doit être correctement connecté à la carte votre revendeur NEC DISPLAY SOLUTIONS autorisé. graphique et à l’ordinateur. • Si le moniteur s’éteint pour cause de température interne •...
- Page 38 Caractéristiques Spécifications du produit Module LCD 1168 mm en diagonale Pas : 0,746 mm Résolution : 1920 x 1080 points Couleur : Plus de 16 millions de couleurs (en fonction de la carte vidéo utilisée) Luminosité : 1500 cd/m (Max.), 1200 cd/m (Typ.) à...
- Page 39 Brochage 1) Entrée/sortie RS-232C N° broche D-SUB 9 broches connecté au 7 et 8 connecté au 6 connecté au 4 connecté au 1 et 8 connecté au 1 et 7 Ce moniteur LCD utilise des lignes RXD, TXD et GND pour le contrôle du RS-232C. 2) ENTRÉE DE LA TÉLÉCOMMANDE 3) SORTIE DE LA TÉLÉCOMMANDE Français-37...
- Page 40 Des sites de recyclage spécialisés s’assurent que les composants nocifs pour l’environnement soient correctement manipulés et éliminés. Pour garantir le meilleur recyclage possible de nos produits, NEC DISPLAY SOLUTIONS propose diverses procédures de recyclage et émet des recommandations quant à la manipulation du produit dans le respect de l’environnement lorsqu’il est arrivé...
