MANUAL
INTRODUCTION
CTEK US RACING is a switch mode charger with both float
and pulse maintenance and is a part of a series of battery
chargers from CTEK Sweden AB. These chargers represent
the latest technology within battery charging. A CTEK US
RACING gives the battery maximum life.

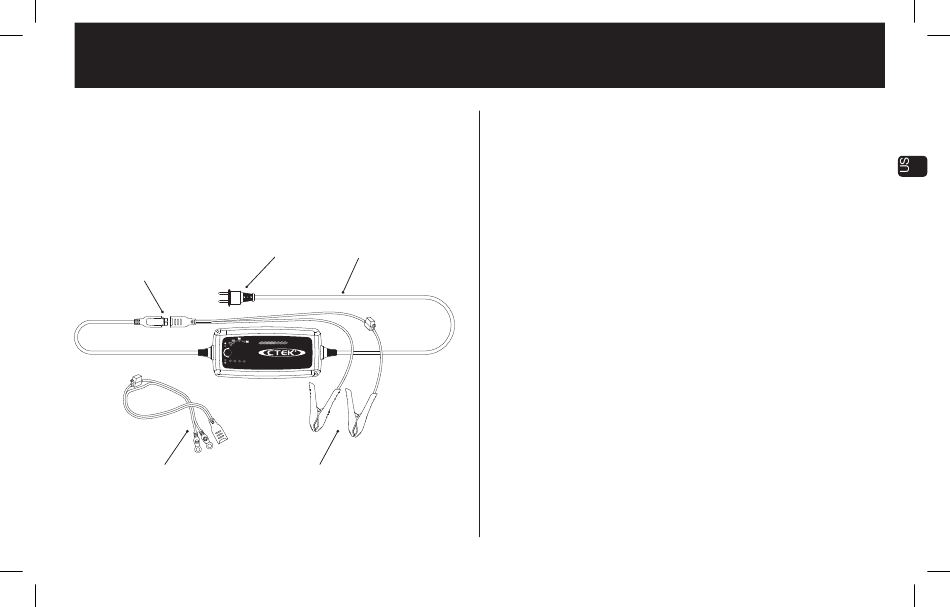

CTEK COMFORT CONNECT
CHARGE CABLE
MODE
WET
CTEK COMFORT CONNECT – eyelet 3/8" (M10)
20016605A MURS 7.0, Manual, Print file 007.indd 1
SUPPLY PLUG
MAINS CABLE
US RACING
12V
16V
12/16V
AGM
WET
AGM
CTEK COMFORT CONNECT – clamp
IMPORTANT SAFETY
INSTRUCTIONS
CALIFORNIA PROPOSITION 65
WARNING: This product contains chemical known to the state
of California to cause cancer or reproductive toxicity.
SAVE THESE INSTRUCTIONS
1.
– This manual contains important safety and operating
instructions.
2. Use of an attachment not recommended or sold by CTEK
may result in a risk of fire, electric shock or injury to
persons.
3. To reduce risk of damage to electric plug and cord, pull
by the plug rather than cord when disconnecting charger.
4. An extension cord should not be used unless absolutely
necessary. Use of improper extension cord could result
in a risk of fire and electric shock. If an extension cord
must be used, make sure that: a) Pins on plug of exten-
sion cord are the same number, size and shape as those
of plug on charger; b) Extension cord is properly wired
and in good electrical condition; and c) Wire size is large
enough for AC ampere rating of charger as specified
in "RECOMMENDED MINIMUM AWG SIZE FOR AC
EXTENSION CORDS".
 US • 1
