3 Montage sur chimiquiers (rayonnement
libre)
3.1 Généralité
Dans le cas de l'appareil de mesure de niveau radar à rayonnement
libre VEGAPULS 63, de brèves impulsions radar sont envoyées par
l'antenne, sont réfléchies sur la surface du produit et sont réception-
nées de nouveau par l'antenne. Comme non seulement la surface du
produit, mais aussi, chaque autre surface réfléchit les microondes
dans ce rayon radar, l'attention sera particulièrement portée sur les
manchons, les obstacles latéraux et du sol, lors de l'installation à bord
d'un bateau.
5
6

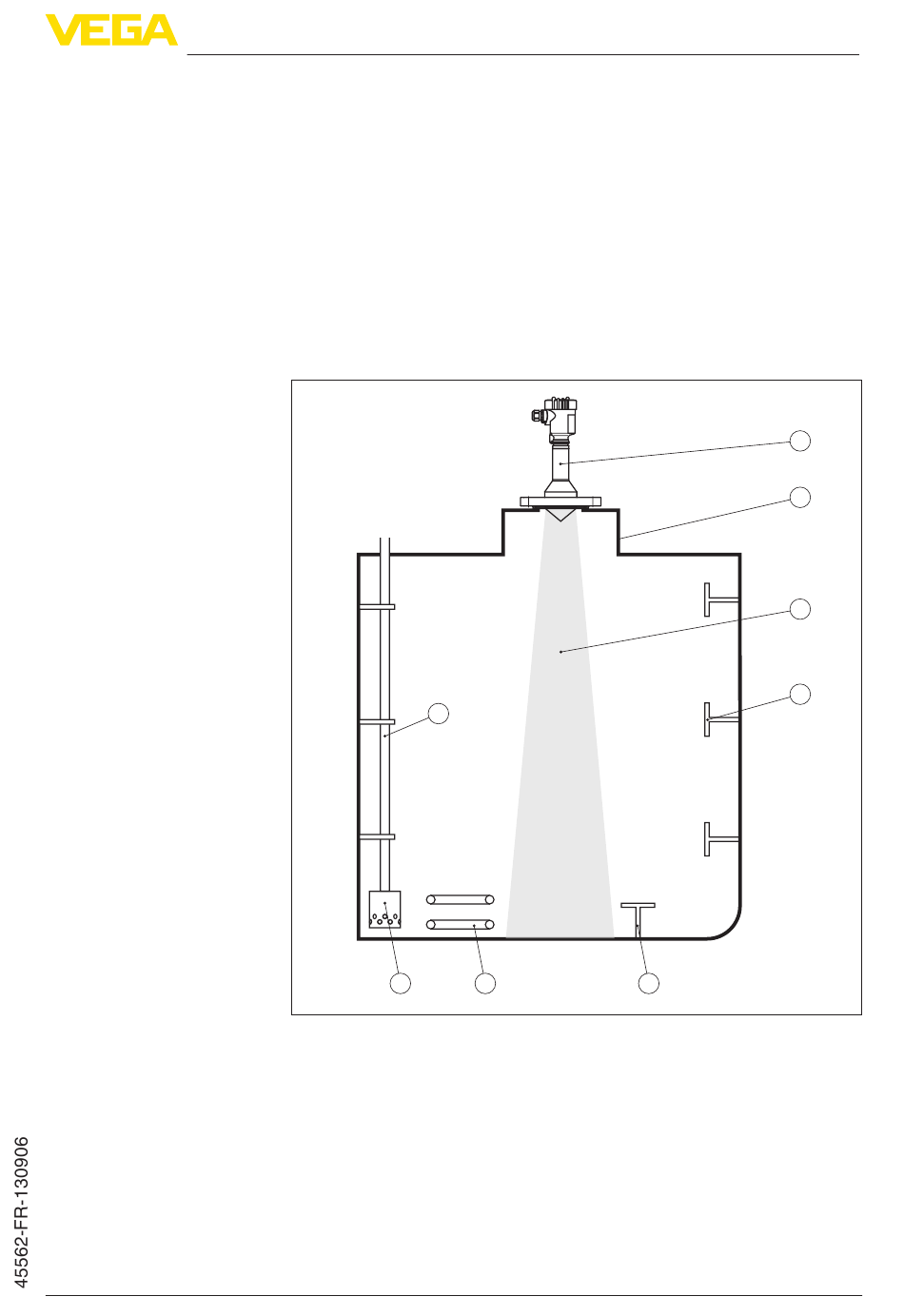

Fig. 15: Installation typique sur un navire de charge
1 Capteur radar
2 VEGAPULS 63 Manchon
3 Rayon radar
4 Couples
5 Tuyauterie de transport
6 Pompe de transport
7 Conduites de chauffage
8 Couples
