Sommaire des Matières pour thomann swissonic 4Zone
- Page 1 4Zone mixeur/zoner notice d'utilisation...
- Page 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Courriel : info@thomann.de Internet : www.thomann.de 20.10.2017, ID : 382063...
-
Page 3: Table Des Matières
Table des matières Table des matières Remarques générales..........................4 1.1 Informations complémentaires..................... 5 1.2 Conventions typographiques......................6 1.3 Symboles et mots-indicateurs....................... 6 Consignes de sécurité..........................9 Performances............................14 Installation..............................15 Connexions et éléments de commande..................16 Données techniques..........................24 Câbles et connecteurs........................... 26 Protection de l’environnement...................... -
Page 4: Remarques Générales
Remarques générales Remarques générales La présente notice d’utilisation contient des remarques importantes à propos de l’utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d’une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l’appareil puissent la consulter. -
Page 5: Informations Complémentaires
Remarques générales 1.1 Informations complémentaires Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants : Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger. Recherche par mot- Utilisez dans la version électronique la fonction de recherche pour clé... -
Page 6: Conventions Typographiques
Remarques générales 1.2 Conventions typographiques Cette notice d'utilisation utilise les conventions typographiques suivantes : Inscriptions Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique. Exemples : bouton [VOLUME], touche [Mono]. 1.3 Symboles et mots-indicateurs Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation. - Page 7 Remarques générales Terme générique Signification DANGER ! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. ATTENTION ! Cette association du symbole et du terme générique renvoie à...
- Page 8 Remarques générales Symbole d'avertissement Type de danger Avertissement en cas d'emplacement dangereux. mixeur/zoner...
-
Page 9: Consignes De Sécurité
Consignes de sécurité Consignes de sécurité Utilisation conforme Cet appareil sert à amplifier, mixer et lire les signaux provenant des appareils audio, des instru- ments de musique et des microphones. Utilisez l’appareil uniquement selon l’utilisation prévue, telle que décrite dans cette notice d’utilisation. Toute autre utilisation, de même qu’une utilisation sous d’autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. - Page 10 Consignes de sécurité Sécurité DANGER ! Dangers pour les enfants Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d’étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires).
- Page 11 Consignes de sécurité DANGER ! Décharge électrique due aux tensions élevées circulant à l’intérieur de l’appareil Des pièces sous haute tension sont installées à l’intérieur de l’appareil. Ne démontez jamais les caches de protection. Les pièces à l’intérieur de l’appareil ne nécessitent aucun entretien de la part de l’utilisateur.
- Page 12 Consignes de sécurité ATTENTION ! Risque de traumatismes auditifs Lorsque des haut-parleurs ou des casques sont raccordés, l’appareil peut produire un volume sonore susceptible de provoquer des traumatismes auditifs tempo- raires ou permanents. N’utilisez pas l’appareil continuellement à plein volume. Diminuez le volume dès que vous percevez l’apparition d’acouphènes ou de perte auditive.
-
Page 13: Alimentation Électrique
Consignes de sécurité REMARQUE ! Conditions d’utilisation L’appareil est conçu pour une utilisation en intérieur. Pour ne pas l’endommager, n’exposez jamais l’appareil à des liquides ou à l’humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. REMARQUE ! Alimentation électrique Avant de raccorder l’appareil, contrôlez si la tension indiquée sur l’appareil corres-... -
Page 14: Performances
Performances Performances 3 entrées microphones / LINE 1 entrée de microphone (avec priorité) sur la face avant 4 prises Line Entrée AUX Alimentation fantôme commutable Interrupteur priority Lecteur multimédia intégré pour les appareils USB ou cartes mémoire Récepteur FM intégré avec prise pour une antenne externe Préparé... -
Page 15: Installation
Installation Installation Sortez l’appareil de son emballage et vérifiez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage afin de protéger l’appareil des secousses, de la poussière et de l’humidité pendant le transport et l’entreposage. Établissez toutes les connexions tant que l’appareil n’est pas branché. -
Page 16: Connexions Et Éléments De Commande

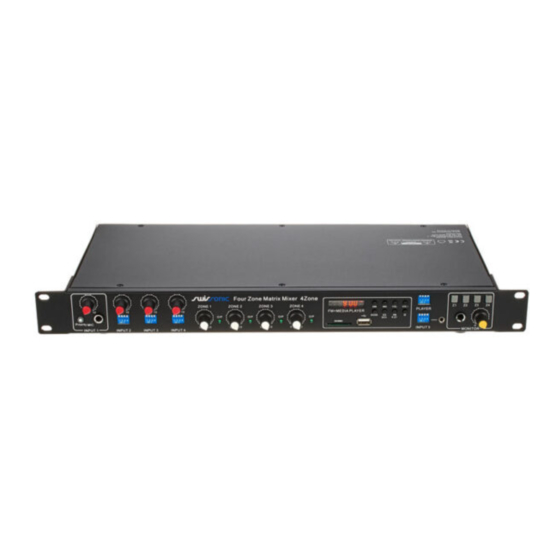

Connexions et éléments de commande Connexions et éléments de commande Face avant mixeur/zoner... - Page 17 Connexions et éléments de commande 1 Bouton de réglage du volume pour le microphone connecté sur l'entrée 1. 2 [Priority] Bouton-poussoir pour activer la fonction de priorité. Si l'interrupteur est appuyé, le niveau de tous les autres canaux est baissé, en présence d'un signal sur l'entrée 1. 3 [MIC] Entrée de microphone 1, prise jack de 6,35 mm.
- Page 18 Connexions et éléments de commande 8 Ecran du lecteur multimédia. 9 Panneau de commande du lecteur multimédia. En mode MP3 : Saut au morceau précédent ou suivant. En mode radio : recherche de stations en sens ascendant ou descendant [VOL– | VOL+] Réduit ou augmente le volume.
- Page 19 Connexions et éléments de commande [EQ] En mode MP3 : sélection entre cinq caractéristiques de tonalité différente. En mode radio : recherche de stations. [MODE] Passe entre la lecture de la carte mémoire, la lecture d'un autre appareil USB connecté ou la radio. 10 [SD/MMC] Logement pour les cartes mémoire.
- Page 20 Connexions et éléments de commande 15 [Z1], [Z2], [Z3], [Z4] Bouton-poussoir pour commuter le signal de la zone de sonorisation (ZONE 1 à 4) sur la sortie moniteur. 16 Sortie moniteur pour casque, prise jack de 6,35 mm. 17 Bouton de réglage du volume pour la sortie moniteur. mixeur/zoner...
- Page 21 Connexions et éléments de commande Arrière 4Zone...
- Page 22 Connexions et éléments de commande 18 [POWER INPUT] Connecteur d’alimentation CEI avec porte-fusible pour l’alimentation électrique. Vérifiez avant la connexion au réseau électrique que le commutateur de tension se trouve en bonne position en dessous de l'appareil. Si le fusible est fondu, coupez l’appareil du réseau électrique et remplacez le fusible par un nouveau fusible de même type.
- Page 23 Connexions et éléments de commande 23 [INPUT 4] Prises d’entrée Cinch pour le raccordement d’un appareil audio externe (niveau LINE). 24 [INPUT 1], [INPUT 2], [INPUT 3] Entrées de signaux 1 à 3, prises jack symétriques combinées XLR/6,35 mm verrouillables. 25 [GAIN] Bouton de réglage pour l'adaptation individuelle de l'amplification des entrées de signaux 2 et 3.
-
Page 24: Données Techniques
Données techniques Données techniques Plage de fréquences 20 Hz … 20 kHz (±3 dB) Distorsion harmonique (THD) < 0,3 % Sensibilité à l’entrée INPUT 1, 2, 3 : MIC : –50 dB, LINE : –15 dB INPUT 4 : –20 dB INPUT 5 : –15 dB Rapport signal/bruit MIC : ≥65 dB... - Page 25 Données techniques Dimensions (l × H × P) 482 mm × 44 mm × 200 mm Poids 4,4 kg 4Zone...
-
Page 26: Câbles Et Connecteurs
Câbles et connecteurs Câbles et connecteurs Préambule Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience sonore parfaite soit garantie. Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières. - Page 27 Câbles et connecteurs C'est pourquoi on préfère la transmission symétrique dans le milieu professionnel, car celle-ci permet la transmission des signaux utiles sans interférences même sur de longues distances. Dans le cas d'une transmission symétrique, un autre conducteur s'ajoute aux conducteurs pour la masse et le signal utile.
- Page 28 Câbles et connecteurs Fiche jack bipolaire en 6,35 mm (mono, symétrique) Signal (en phase, +) Signal (en opposition de phase, –) Terre Fiche jack tripolaire en 3,5 mm (stéréo, asymétrique) Signal (à gauche) Signal (à droite) Terre mixeur/zoner...
- Page 29 Câbles et connecteurs Fiche XLR (symétrique) Masse, blindage Signal (en phase, +) Signal (en opposition de phase, –) Connexions Cinch Le dessin et le tableau montrent le brochage d'un connecteur Cinch. Signal Terre 4Zone...
-
Page 30: Protection De L'environnement
Protection de l’environnement Protection de l’environnement Recyclage des emballages Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d’une élimination correcte des enveloppes en matière plas- tique et des emballages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu’ils soient recyclés. Tenez compte des remarques et des symboles sur l’emballage. - Page 32 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
