Bedienungsanleitung

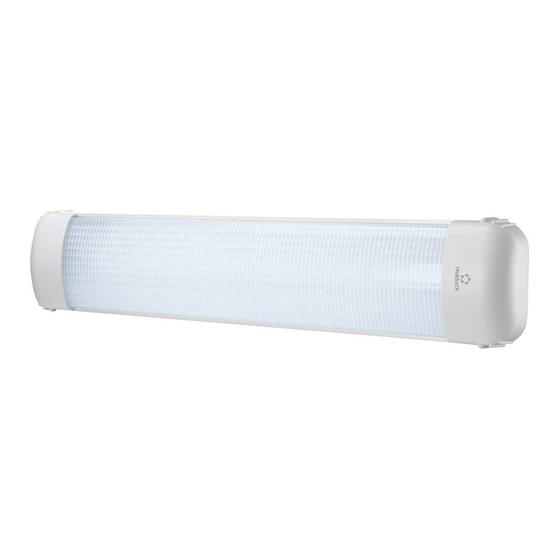

LED-Innenraumleuchte, 5,2 W
Best.-Nr. 1503017
Bestimmungsgemäße Verwendung
Das Produkt dient zur Beleuchtung im Innenbereich eines Kraftfahrzeugs. Das Produkt eignet sich
ausschließlich zum Anschluss an ein 12 V/DC Bordnetz (negativer Pol der Fahrzeugbatterie an der
Karosserie).
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit
Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls
Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden.
Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc.
hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie
das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.
Lieferumfang
• LED-Innenraumleuchte
• 4x Schraube
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder
scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser
Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung
gegeben werden sollen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die
Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen,
übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung.
Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und
Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr
gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde
oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
• Gießen Sie nie Flüssigkeiten über dem Produkt aus. Es besteht höchste Gefahr eines Brandes
oder lebensgefährlichen elektrischen Schlages. Sollte dennoch Flüssigkeit ins Geräteinnere
gelangt sein, trennen Sie das Produkt sofort von der Stromversorgung und wenden Sie sich
an eine Fachkraft.
• Achtung, LED-Licht:
- Nicht in den LED-Lichtstrahl blicken!
- Nicht direkt oder mit optischen Instrumenten betrachten!
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden,
wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.
Montage
Änderungen am Fahrzeug, die durch den Einbau des Produkts notwendig sind, müssen immer
so ausgeführt werden, dass dadurch keine Beeinträchtigung der Verkehrssicherheit oder der
konstruktiven Stabilität des Fahrzeugs entstehen.
Sollten Sie Zweifel über die Auswahl des Einbauplatzes haben, informieren Sie sich bei dem
Kfz-Hersteller.
Vergewissern Sie sich vor der Ausführung von Befestigungsbohrungen, dass hierdurch keine
elektrischen Kabel, Bremsleitungen, der Kraftstofftank o.ä. beschädigt werden.
Beachten Sie bei der Verwendung von Werkzeugen die Sicherheitshinweise der
Werkzeughersteller.
Berücksichtigen Sie beim Einbau die Unfallgefahr, die von losgerissenen Geräten im Falle eines
Unfalls ausgehen kann. Befestigen Sie das Produkt deshalb sicher an einem Platz, an dem es
nicht zu einer Gefahr für die Insassen werden kann.
• Wählen Sie einen geeigneten Montageort.
• Ziehen Sie die Endkappe, die mit der Beschriftung OPEN und einem Pfeil gekennzeichnet ist, vorsichtig
ab.
• Ziehen Sie die halbtransparente Abdeckung komplett aus der Führungsschiene heraus.
• Auf der Grundplatte befinden sich 4 längliche Löcher. Verwenden Sie die Grundplatte als Schablone und
markieren Sie die Position der 4 Bohrlöcher auf der Montageoberfläche.
• Bohren Sie die 4 Löcher in die Montageoberfläche.
• Befestigen Sie die Grundplatte mit den beiliegenden Schrauben an der Montageoberfläche.
• Schieben Sie die halbtransparente Abdeckung wieder in die Führungsschiene.
• Installieren Sie die Endkappe.
Anschluss der Stromversorgung
Der elektrische Anschluss sollte nur von einer Fachkraft durchgeführt werden. Um Kurzschlüsse
und daraus resultierende Beschädigungen des Produkts zu vermeiden, muss während des
Anschlusses der Minuspol (Masse) der Bordbatterie abgeklemmt werden.
Schließen Sie den Minuspol der Batterie erst dann wieder an, nachdem Sie die Leuchte
vollständig angeschlossen und den Anschluss überprüft haben.
Verwenden Sie zum Überprüfen der Spannung, die an den Bordspannungsleitungen anliegt, ein
Voltmeter oder eine Diodenprüflampe. Normale Prüflampen nehmen zu hohe Ströme auf und
können daher die Bordelektronik beschädigen.
Achten Sie beim Verlegen von Leitungen darauf, dass diese nicht gequetscht werden oder an
scharfen Kanten scheuern. Verwenden Sie bei Durchführungspunkten geeignete Schutzhülsen.
• Verbinden Sie die rote Anschlussleitung mit der positiven Spannungsversorgung (+12V).
• Verbinden Sie die weiße Anschlussleitung mit der negativen Spannungsversorgung (Masse).
Bedienung
An einer der beiden Endkappen befindet sich der Ein-/Ausschalter.
• ON: Leuchte ist eingeschaltet.
• OFF: Leuchte ist ausgeschaltet.
Pflege und Reinigung
• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische
Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.
• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das
Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
Betriebsspannung ................................. 12 V/DC
Stromaufnahme .................................... max. 0,43 A
Leistungsaufnahme .............................. max. 5,2 W
Leuchtmittel .......................................... 18 x SMD-LED, 0,5 W
Farbtemperatur ..................................... 5700 K
Lichtstrom ............................................. 452 lm
Abstrahlwinkel ...................................... 120°
Kabellänge ............................................ ca. 50 cm
Betriebs-/Lagerbedingungen ................ -20 bis +60 °C, max. 95 % rF
Abmessungen (L x B x H) ..................... 387 x 75 x 34 mm
Gewicht ................................................. ca. 250 g
