Atlantic VM 200 Notice D'utilisation Et D'installation page 44

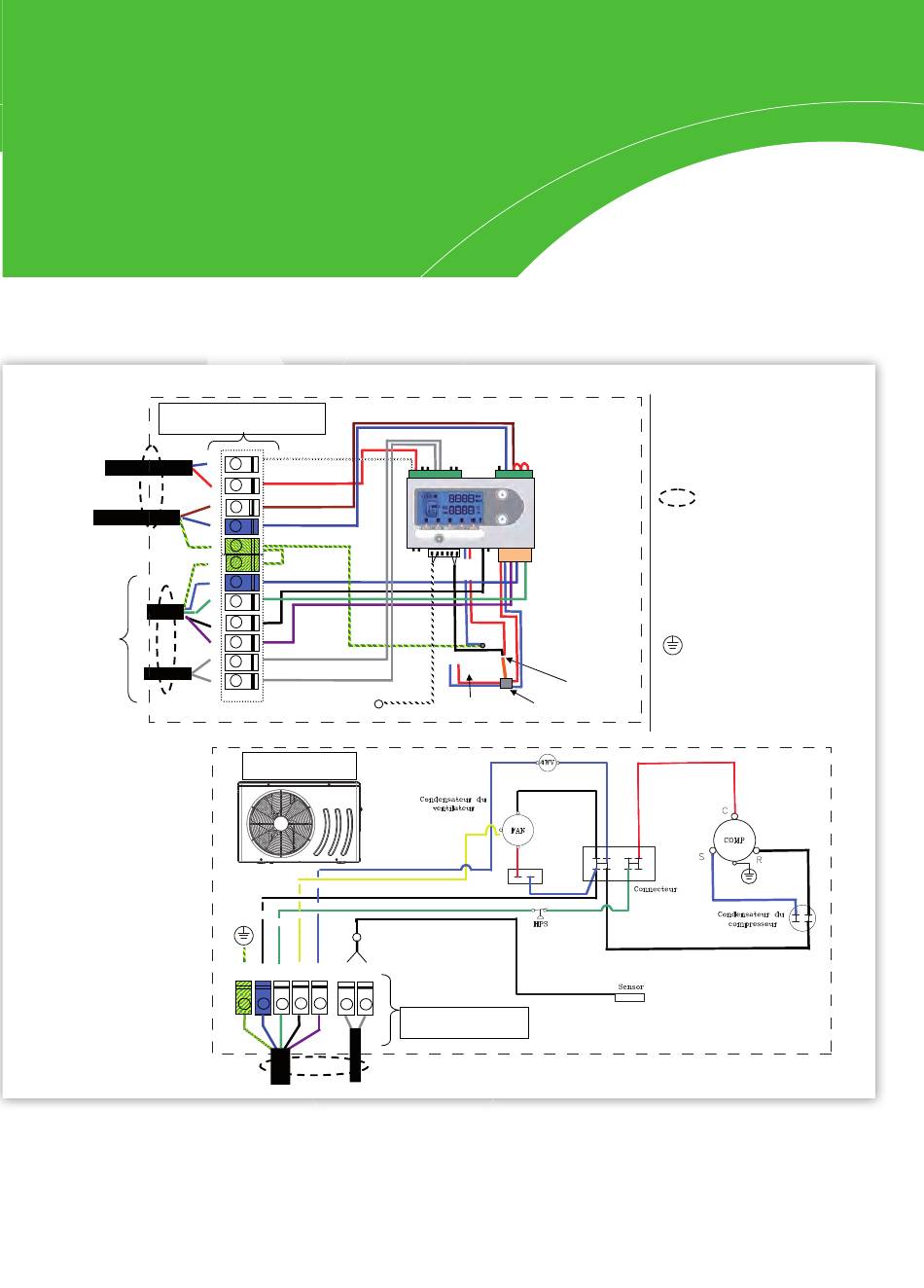

SCHÉMA ÉLECTRIQUE
POUR LA
DE VOTRE CHAUFFE-EAU
POMPE À CHALEUR
Bornier de raccordement sur le
Vers alimentation
HP / HC
Vers alimentation
permanente
Vers l'unité
extérieure
MAINTENANCE
SCHEMA ELECTRIQUE POUR LA MAINTENANCE DE
VOTRE CHAUFFE-EAU POMPE À CHALEUR
chauffe-eau
2
1
P
N
T
T
N
L
4
3
S
S
Sonde
Condenseur
Unité extérieure
Réf 232396
T N L 4 3 S
S
vers le chauffe-eau
CHAUFFE-EAU
Régulation
ACI
hybride
Doigt de gant
Appoint stéatite Sécurité
mécanique
1800W
Bornier de raccordement
sur l'unité extérieure
N = Neutre
L = Compresseur
3 = Vanne 4 Voies
4 = ventilateur
Câblé lors de l'installation
COMP = Compresseur
FAN = Ventilateur
4WV = Vanne 4 voies -
bobine solénoide 220 VAC
HPS = Pressostat haute pression
Sensor = Sonde de température
de l'évaporateur
= Vis de terre
UNITE EXTERIEURE
