Schéma Électrique; De Votre Chauffe-Eau Pompe À Chaleur - Atlantic VM 200 Notice D'utilisation Et D'installation

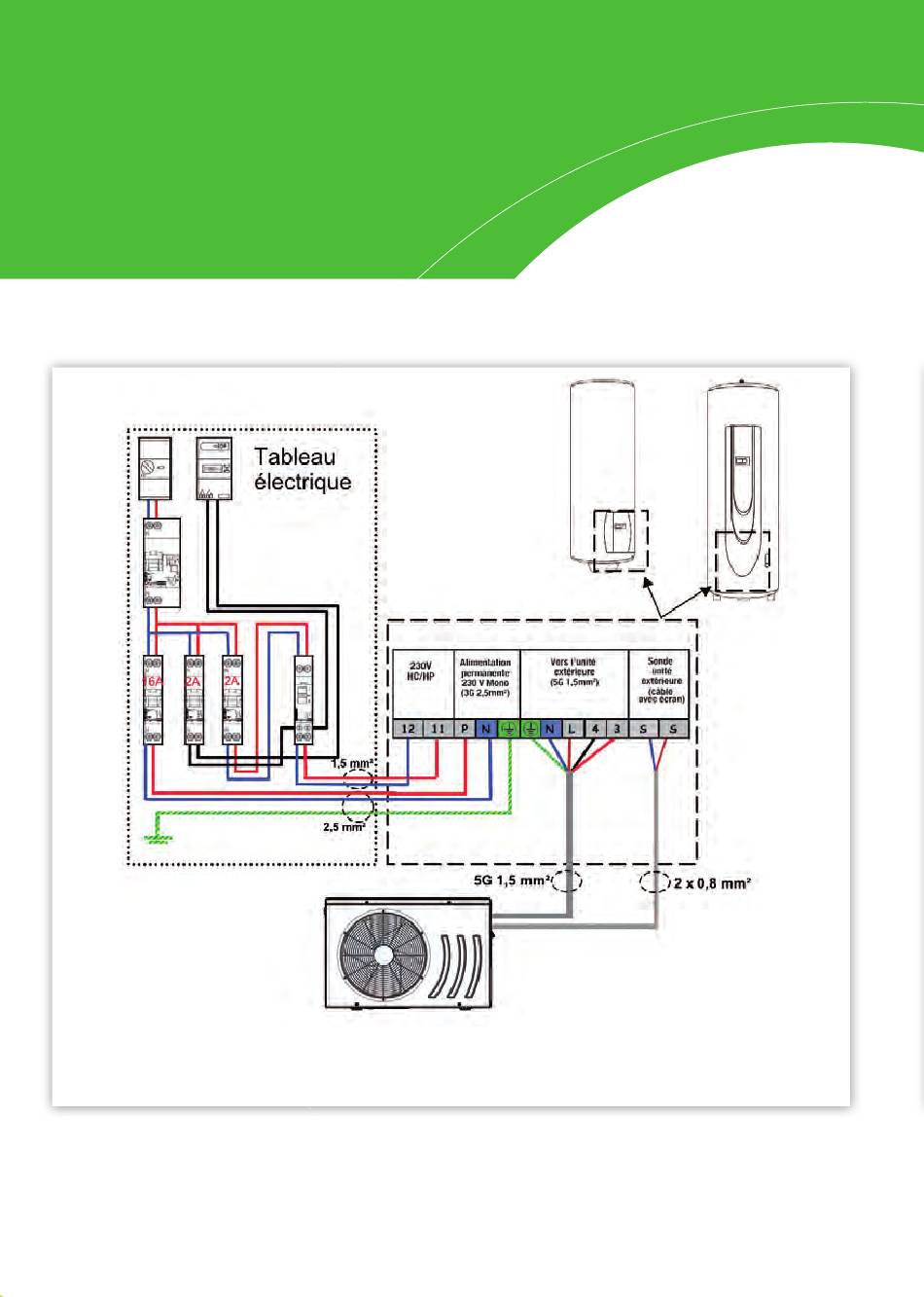

SCHÉMA ÉLECTRIQUE
POUR LA MISE EN SERVICE
DE VOTRE CHAUFFE-EAU
POMPE À CHALEUR
Afin d'assurer la protection contre la corrosion de la cuve,
le chauffe-eau doit être alimenté en permanence.
Pour que le fonctionnement heures creuses/heures pleines soit actif,
mettre ce paramètre
NOTA : Dans certains cas où il est difficile d'établir une deuxième ligne d'alimentation, il est possible
de remplacer le signal heures creuses/heures pleines d'EdF par une horloge qui sera programmée
suivant la tarification en vigueur sur le lieu d'installation.
Le schéma du tableau électrique représente un compteur électronique. Dans le cas d'un compteur
mécanique, reprendre l'alimentation 230V du contacteur HC/HP.
Pour plus d'information, veuillez vous reporter au paragraphe «Raccordement électrique» de la
notice.
VM200
Boîtier de raccordement électrique sur le chauffe-eau
Réf. : 232396
ON dans le menu des réglages.
VS300
