Ce document est une traduction du document d'origine. Tous les droits relatifs à cette documentation sont réservés à Pilz GmbH & Co. KG. L’utili- sateur est autorisé à faire des copies pour son usage interne. Des remarques ou des sug- gestions afin d’améliorer cette documentation seront les bienvenues.
Décalage latéral et en hauteur Câblage Affectation des bornes Exigences et raccordement aux unités de contrôle Installation Ajustement Contrôle périodique Dimensions en mm Caractéristiques techniques Données de sécurité Références Système Accessoires Déclaration de conformité CE Manuel d'utilisation PSEN ma2.1p-10/-30 1004283-FR-03...

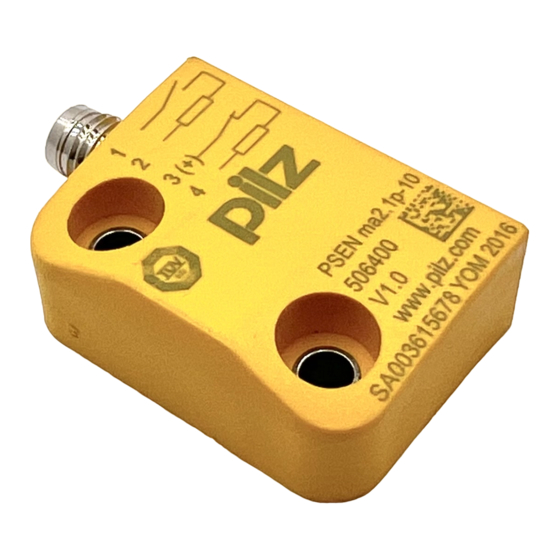

PSEN ma2.1p-10/-30 Introduction Validité de la documentation La documentation est valable pour le produit PSEN ma2.1p-10/-30. Elle est valable jusqu’à la publication d’une nouvelle documentation. Ce manuel d'utilisation explique le mode de fonctionnement et l’exploitation, décrit le mon- tage et donne des informations sur le raccordement du produit.
électrique du produit, une utilisation du produit dans des applications autres que celles décrites dans le pré- sent manuel d'utilisation, une utilisation du produit autre que celle spécifiée dans les caractéristiques techniques (voir les Caractéristiques techniques [ 16]). Manuel d'utilisation PSEN ma2.1p-10/-30 1004283-FR-03...
Les droits de garantie et les revendications de responsabilité sont perdus si le produit n’a pas été utilisé conformément aux prescriptions, les dommages ont été provoqués par le non respect du manuel d'utilisation, le personnel exploitant n’a pas été formé correctement, Manuel d'utilisation PSEN ma2.1p-10/-30 1004283-FR-03...
2 contacts de sécurité (contacts Reed – contact à ouverture et contact à fermeture) Différentes distances de commutation en fonction du capteur, voir les Caractéristiques techniques [ Architecture : rectangulaire Fonctionnement magnétique Tension commutée 24 V DC Montage en série par l'intermédiaire de l'interface PSEN i1 Manuel d'utilisation PSEN ma2.1p-10/-30 1004283-FR-03...
Le contact à fermeture se ferme et le contact à ouverture s’ouvre. Le capteur de sécurité peut être utilisé dans des montages en série. Exploitez le PSEN ma2.1p-10/-30 dans des montages en série, conjointement avec les composants suivants : l’actionneur PSEN 2.1-10(voir les Références [...
[ 16]. Décalage latéral et en hauteur Légende [1] Décalage latéral [2] Décalage en hauteur Capteur de sécurité PSEN ma2.1p-10 Distance de commutation de sécurité S en mm Décalage latéral Décalage en hauteur Les valeurs indiquées sont valables pour une température de 20 °C.
[3+] noir Exigences et raccordement aux unités de contrôle Pour l’utilisation du PSEN ma2.1p-10/-30 selon l’EN 60947-5-3, une unité de contrôle doit être raccordée. Raccordez le PSEN ma2.1p-10/-30 soit avec une unité de contrôle de Pilz homologuée soit avec une unité de contrôle ayant des propriétés définies Manuel d'utilisation PSEN ma2.1p-10/-30...
Page 11
PSEN ma2.1p-10/-30 Les unités de contrôle de Pilz homologuées sont par exemple : Les PNOZelog pour la surveillance de protecteurs mobiles – PNOZ e3.1p, PNOZ e3vp – PNOZ e5.13p Le PNOZmulti pour la surveillance de protecteurs mobiles Configurez le capteur dans le PNOZmulti Configurator avec le type de contact 2.
Page 12
33 34 43 44 11 12 21 22 31 32 41 11 12 21 22 33 34 43 44 PSENmag Illustration: Raccordement à deux canaux de quatre PSENmag aux circuits d’entrées d’une unité de contrôle Manuel d'utilisation PSEN ma2.1p-10/-30 1004283-FR-03...
PSEN ma2.1p-10/-30 Exemples de raccordement aux unités de contrôle de Pilz : PNOZmulti PSENmag PSEN i1 marron blanc bleu noir Légende I0 entrée OSSD I1 entrée OSSD T1, T2 tests impulsionnels Installation ATTENTION ! Perte possible de la fonction de sécurité en cas de changement dans les caractéristiques des appareils...
Page 14
Utilisez des vis dans des matériaux non magnétiques (exemple : en laiton). L’indice de protection (voir les Caractéristiques techniques [ 16]) est seulement at- teint si on utilise des câbles de raccordement de Pilz disponibles en tant qu’acces- soires. Manuel d'utilisation PSEN ma2.1p-10/-30 1004283-FR-03...
PSEN i1 et l’unité de contrôle raccordée. Dans des montages individuels, vérifiez toujours le fonctionnement avec l’unité de contrôle raccordée. Le contrôle de la fonction de sécurité doit exclusivement être réalisé par un personnel qualifié. Dimensions en mm Manuel d'utilisation PSEN ma2.1p-10/-30 1004283-FR-03...
EN 60947-5-2 EN 60947-5-2 Fréquence 10 - 55 Hz 10 - 55 Hz Amplitude 1 mm 1 mm Sollicitation aux chocs selon la norme EN 60947-5-2 EN 60947-5-2 Accélération Durée 11 ms 11 ms Manuel d'utilisation PSEN ma2.1p-10/-30 1004283-FR-03...
Page 17
13 mm Poids du capteur de sécurité 20 g 20 g Poids de l’actionneur 20 g 20 g Poids 40 g 40 g Si des normes sont indiquées sans date, on retiendra la dernière version 2015-09. Manuel d'utilisation PSEN ma2.1p-10/-30 1004283-FR-03...
Ce(s) produit(s) satisfait (satisfont) aux exigences de la directive 2006/42/CE concernant les machines du Parlement européen et du Conseil. Vous trouverez la déclaration de conformité CE complète sur notre site internet www.pilz.com/downloads. Mandataire : Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfildern, Allemagne Manuel d'utilisation PSEN ma2.1p-10/-30...
