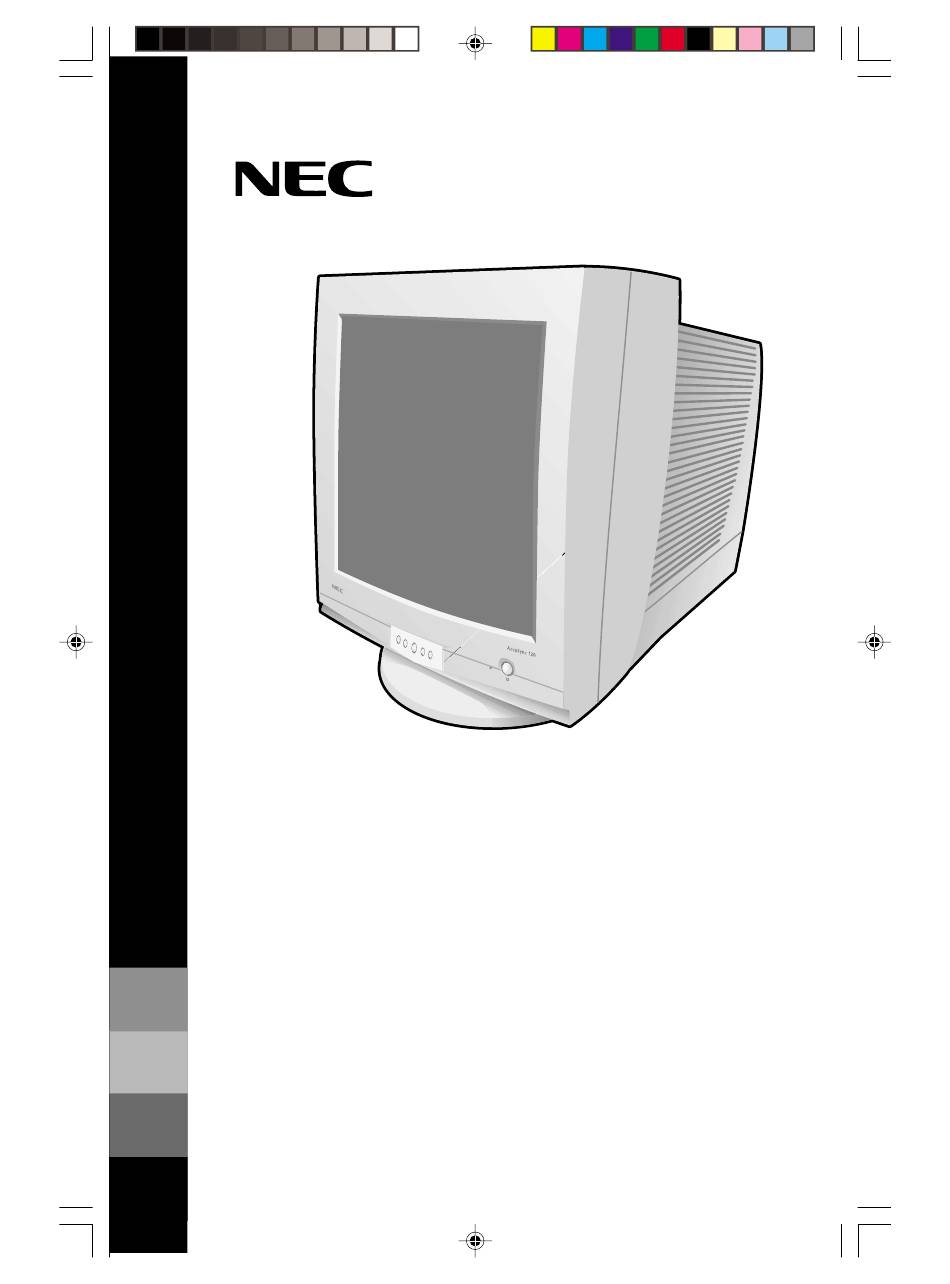

- Page 1 U S E R ' S M A N U A L AccuSync 120 ™ To learn about other special offers, register online at www.necmitsubishi.com/ productregistration AS120Manual.wpc 9/13/01, 3:07 PM...
-
Page 2: Table Des Matières
Index Warning Contents Quick Start Controls Recommended Use Specifications Features Troubleshooting References Limited Warranty Avertissement Contenu Mise en marche rapide 16-17 Commandes 18-19 Usage recommandé 20-21 Fiche techniques Fonctions Dépannage Références Garantie limitée AS120Manual.wpc 9/13/01, 3:07 PM... -
Page 3: Fcc Information
Regulations according to C.S.A. 22.2 #950. FCC Information 1. Use the attached specified cables with the AccuSync 120 color monitor so as not to interfere with radio and television reception. (1) Please use the supplied power cable or equivalent to ensure FCC compliance. -
Page 4: Contents
Contents You can register your product online at www.necmitsubishi.com/productregistration Your new NEC AccuSync monitor box* should contain the following: ™ • AccuSync Monitor • Power Cord •User’s Manual AccuSync • Video Signal Cable ™ Video Signal Cable U S E R ' S M A N U A L AccuSync 120 ®... -
Page 5: Quick Start
(Figure B.1). Tighten all screws. NOTE: To obtain the AccuSync 120 Macintosh cable adapter, call NEC-Mitsubishi Electronics Display of America, Inc. at (800) 820-1230. 4. Connect one end of the power cord to the AccuSync monitor and the other end to the power outlet (Figure C.1). - Page 6 Quick Start cont. Mac Adapter (Not Included) 15-pin mini D-SUB Video Signal Cable Figure B.1 Power Outlet Power Cord Figure C.1 AccuSync 120 Power Button Figure D.1 AS120Manual.wpc 9/13/01, 3:08 PM...
-
Page 7: Controls
Controls (On-Screen Manager) control buttons on the front of the monitor function ™ as follows: Enters and exits the OSM menu. SELECT Selects one of the controls and increases or decreases the CONTROL –/+ adjustment. Moves the highted area to select control. Adjusts the overall image and background screen brightness. - Page 8 Controls cont. Color Preset: Select from 9300K or 6500K color temperature. AccuColor Temperature: Increases or decreases the color temperature. Red Color Contrast: Adjust the red contrast of the display GREEN Green Color Contrast: Adjust the green contrast of the display. BLUE Blue Color Contrast: Adjust the blue contrast of the display.
-
Page 9: Recommended Use
Recommended Use Safety Precautions and Maintenance FOR OPTIMUM PERFORMANCE, PLEASE NOTE THE FOLLOWING WHEN SETTING UP AND USING THE AccuSync ™ COLOR MONITOR: • DO NOT OPEN THE MONITOR. There are no user serviceable parts inside and opening or removing covers may expose you to dangerous shock hazards or other risks. - Page 10 • Do not use primary color blue on a dark background, as it is difficult to see and may produce eye fatigue due to insufficient contrast For more detailed information on setting up a healthy work environment, call NEC - Mitsubishi Electronics Display of America at (800) 820-1230, NEC FastFacts information ™...
-
Page 11: Specifications
1024 x 768 @ 55 to 120 Hz 1152 x 870 @ 55 to 105 Hz 1280 x 1024 @ 55 to 89 Hz ..... NEC cites recommended resolution at 1600 x 1200 @ 55 to 76 Hz 85 Hz for optimal display performance Horizontal: 390 mm/15.4 inches... -
Page 12: Features
FullScan Capability: Allows you to use the entire screen area in most resolu- ™ tions, significantly expanding image size. OSM Display Screen Copyright 2001 by NEC-Mitsubishi Electronics Display AS120Manual.wpc 9/13/01, 3:08 PM... -
Page 13: Troubleshooting
Troubleshooting No picture • Display card should be completely seated in its slot. • Power Button and computer power switch should be in the ON position. • Signal cable should be completely connected to display card/computer and monitor. • Check connector for bent or pushed-in pins. Image is scrolling or unstable •... -
Page 14: References
References NEC-Mitsubishi Monitor Customer Service & Support Customer Service and Technical Support: (800)632-4662 Fax: (800) 695-3044 Parts and Accessories/Macintosh Cable Adapter: (888) NEC-MITS [888-632-6487] Customer Service Policies & Processes: http://www.necmitsubishi.com/ css/ServicePolicies/ServicePolicies.htm Online Technical Support Knowledge Base: http://www.necmitsubishi.com/ css/knowledgebase.cfm Customer Service & Technical Support Email: http://www.necmitsubishi.com/... -
Page 15: Limited Warranty
Product may vary. Therefore, suitability of a Product for a specific purpose or application must be determined by consumer and is not warranted by NMD-A. For the name of your nearest authorized NEC-Mitsubishi Electronics Display service facility, contact NEC-Mitsubishi Electronics Display at 1-800-632-4662. AS120Manual.wpc... -
Page 16: Avertissement
CAN/CSA 22.2 No. 950. Informations FCC 1. Utiliser les câbles spécifiés fournis avec les moniteurs couleur AccuSync 120 afin de ne pas provoquer d'interférences avec la réception radio et télévision. (1) Prière d'utiliser le câble d'alimentation fourni ou équivalent pour assurer la conformité FCC. -
Page 17: Contenu
Votre produit peut être enregistré sur Internet à l’adresse http://www.necmitsubishi.com/productregistration La boîte de votre nouveau moniteur NEC AccuSync contient : • Moniteur AccuSync avec socle inclinable/rotatif AccuSync 120 • Cordon d'alimentation •Câble de signal captif •Mode d'emploi Câble de signal captif... -
Page 18: Mise En Marche Rapide
15 broches du câble d’interface à l'adaptateur de câble Macintosh sur l'ordinateur (Figure B.1). Serrer toutes les vis. REMARQUE : Pour obtenir un adaptateur de câble Macintosh, appeler NEC-Mitsubishi Electronics Display of America, Inc. au (800) 820-1230. 4. Connecter une extrémité du cordon d'alimentation au moniteur AccuSync et l'autre extrémité... - Page 19 Mise en marche rapide (suite) Adaptateur Mac (non fourni) Mini-fiche D-SUB à 15 broches Câble d’interface Figure B.1 Prise de courant Cordon d’alimentation Figure C.1 AccuSync 120 Bouton d’alimentation Figure D.1 AS120Manual.wpc 9/13/01, 3:08 PM...
-
Page 20: Commandes
Commandes La commande d’cOSM (gestionnaire d’On-Screen) se boutonne sur l’avant de la fonction de moniteur comme suit: SELECT Écrit et quitte le menu d’cOSM. CONTROL –/+ Choisit un des commandes et des augmentations ou diminue le réglage. Déplace mise en valeur la zone pour choisir la commande. - Page 21 Commandes (suite) AccuColor Température: Augmentations ou diminutions la température de couleur. Contraste Rouge De Couleur: Ajustez le contraste rouge de l’affichage. Contraste Vert De Couleur: Ajustez le contraste vert de l’affichage. Contraste Bleu De Couleur: Ajustez le contraste bleu de l’affichage. Niveau Visuel: Choisissez parmi 0.7V ou 1.0V pour apparier à...
-
Page 22: Usage Recommandé
Usage recommandé Consignes de sécurité et de maintenance POUR UN FONCTIONNEMENT OPTIMAL, PRIÈRE DE NOTER CE QUI SUIT POUR LE RÉGLAGE ET L'UTILISATION DU MONITEUR COULEUR AccuSync • NE PAS OUVRIR LE MONITEUR. Aucune pièce intérieure ne nécessite l'intervention de l'utilisateur, et l'ouverture ou la dépose des couvercles peut exposer à des risques de décharges dangereuses ou d'autres risques. - Page 23 Pour des informations plus détaillées sur l'établissement d'un environnement de travail sain, appeler NEC-Mitsubishi Electronics Display of America au (800) 820-1230, demander le service d’information par télécopieur NEC FastFacts au (800) 366-0476` et demander le document n 900108 ou écrire à American National Standard for Human Factors Engineering of Visual Display Terminal Workstations - ANSI-HFS Standard No.
-
Page 24: Fiche Techniques
1 024 x 768 @ 55 à 120 Hz 1 152 x 870 @ 55 à 105 Hz 1 280 x 1 024 @ 55 à 89 Hz ....NEC recommande une résolution à 85 Hz 1 600 x 1 200 @ 55 à 76 Hz pour des performances d'affichage optimales. -
Page 25: Fonctions
(balayage complet) : Permet d'utiliser la totalité de la surface d'écran Capacité FullScan dans la plupart des résolutions, augmentant ainsi de façon significative la taille de l'image. OSM Display Screen Copyright 2001 par NEC-Mitsubishi Electronics Display AS120Manual.wpc 9/13/01, 3:08 PM... -
Page 26: Dépannage
Dépannage Pas d'image • La carte vidéo doit être complètement introduite dans sa fente. • La touche d'alimentation et le commutateur d'alimentation de l'ordinateur doivent être en position ON (Marche). • Le câble de signal doit être bien connecté à la carte vidéo /l'ordinateur. •... -
Page 27: Références
Références Service à la clientèle et assistance technique du moniteur NEC-Mitsubishi Service à la clientèle et assistance technique: (800)632-4662 Télécopieur: (800) 695-3044 Pièces et accessoires/adaptateur de câble Macintosh: (888) NEC-MITS [888-632-6487] Politiques et processus du service à la clientèle: http://www.necmitsubishi.com/ css/ServicePolicies/ServicePolicies.htm... -
Page 28: Garantie Limitée
à l ’autre. Par conséquent, l’adéquation d’un produit à un besoin ou une application spécifique doit être déterminée par le consommateur et n’est pas garantie par NMD-A. Pour connaître le nom du centre de service technique agréé NEC-Mitsubishi Electronics Display le plus proche, appeler NEC-Mitsubishi Electronics Display au 1-800-632-4662. AS120Manual.wpc... - Page 29 Notes AS120Manual.wpc 9/13/01, 3:08 PM...
- Page 30 Notes AS120Manual.wpc 9/13/01, 3:08 PM...
-
Page 31: Déclaration De Conformité
à condition que ces droits n'ont pas été directement délivrés à d'autres. Les produits de NEC-Mitsubishi Electronics Display of America dont il est question dans ce document sont garantis conformément aux termes de la déclaration de garantie limitée accompagnant chaque produit. Cependant, les performances réelles de chaque produit dépendent de facteurs tels que la configuration du système, les données du client... -
Page 32: Declaration Of Conformity
NEC-Mitsubishi Electronics Display of America. To allow for design and specification improvements, the information in this document is subject to change at any time without notice.
