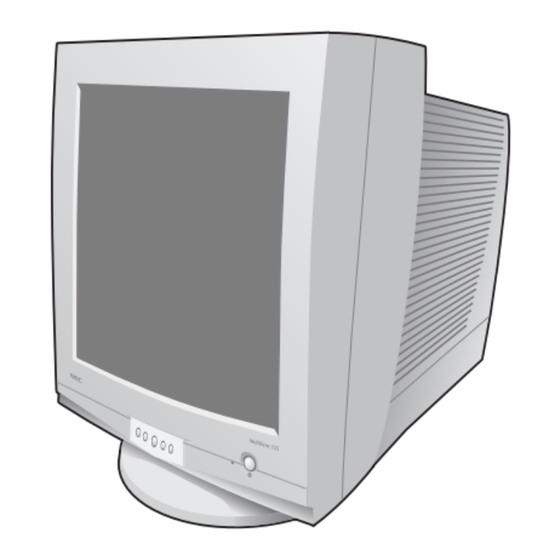

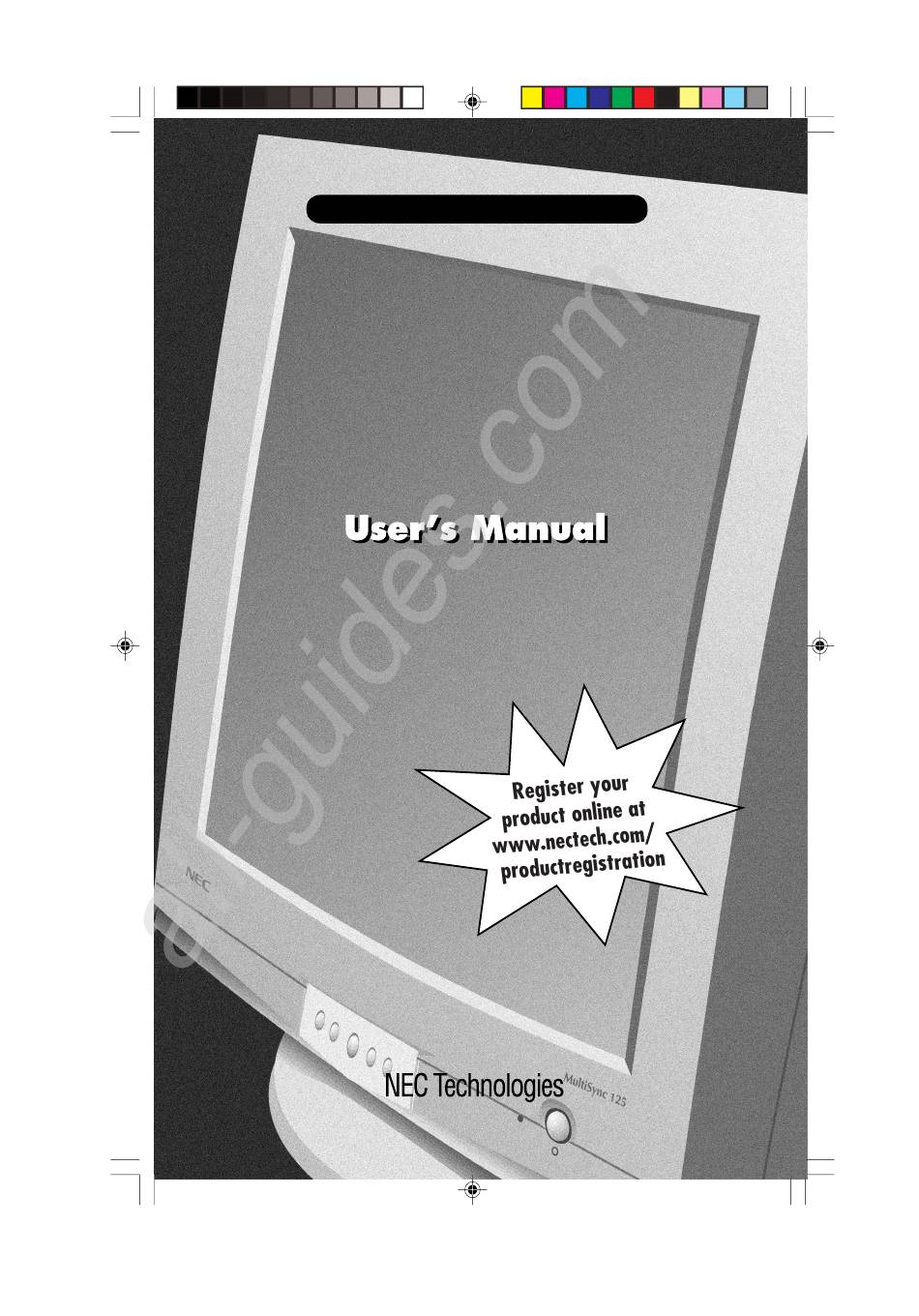

- Page 1 All manuals and user guides at all-guides.com NEC MultiSync Series MultiSync MultiSync ™ ™ ® ® MS125 Manual.wpc 5/7/01, 3:33 PM...
- Page 2 All manuals and user guides at all-guides.com Index Warning Contents Quick Start Controls Recommended Use Specifications Features Troubleshooting References Limited Warranty Avertissement Contenu Mise en marche rapide 16-17 Commandes 18-19 Usage recommandé 20-21 Fiche techniques Fonctions Dépannage Références Garantie limitée MS125 Manual.wpc 5/7/01, 3:33 PM...
- Page 3 All manuals and user guides at all-guides.com WARNING TO PREVENT FIRE OR SHOCK HAZARDS, DO NOT EXPOSE THIS UNIT TO RAIN OR MOISTURE. ALSO, DO NOT USE THIS UNIT'S POLARIZED PLUG WITH AN EXTENSION CORD RECEPTACLE OR OTHER OUTLETS UNLESS THE PRONGS CAN BE FULLY INSERTED.
- Page 4 All manuals and user guides at all-guides.com Contents You can register your product online at www.nectech.com/productregistration Your new NEC Technologies MultiSync monitor box* should ® contain the following: • MultiSync Monitor • Power Cord •User’s Manual MultiSync 125 • Video Signal Cable •Diskette...
- Page 5 (Figure B.1). Tighten all screws. NOTE: To obtain the Macintosh cable adapter, call NEC Technologies at (800) 820-1230. 4. Connect one end of the power cord to the MultiSync monitor and the other end to the power outlet (Figure C.1).
- Page 6 All manuals and user guides at all-guides.com Quick Start cont. Mac Adapter (Not Included) 15-pin mini D-SUB Video Signal Cable Figure B.1 Power Outlet Power Cord Figure C.1 MultiSync 125 Power Button Figure D.1 MS125 Manual.wpc 5/7/01, 3:34 PM...
- Page 7 All manuals and user guides at all-guides.com Controls ™ (On-Screen Manager) control buttons on the front of the monitor function as follows: Enters and exits the OSM menu. SELECT CONTROL –/+ Selects one of the controls and increases or decreases the adjustment.
- Page 8 All manuals and user guides at all-guides.com Controls cont. Rotates the entire display clockwise or counterclockwise. Increases or decreases the curvature of the inward or outward top corners. Increases or decreases the curvature of the bottom corner inward or outward. Video Level: Select from 0.7 or 1.0V to match to computers output.
- Page 9 All manuals and user guides at all-guides.com Recommended Use Safety Precautions and Maintenance FOR OPTIMUM PERFORMANCE, PLEASE NOTE THE FOLLOWING WHEN SETTING UP AND USING THE MultiSync COLOR MONITOR: ® • DO NOT OPEN THE MONITOR. There are no user serviceable parts inside and opening or removing covers may expose you to dangerous shock hazards or other risks.
- Page 10 • Do not use primary color blue on a dark background, as it is difficult to see and may produce eye fatigue due to insufficient contrast For more detailed information on setting up a healthy work environment, call NEC at (800) 820-1230, NEC FastFacts information at (630) 467-4363 and request ™...
- Page 11 1024 x 768 @ 55 to 120 Hz 1152 x 870 @ 55 to 105 Hz 1280 x 1024 @ 55 to 89 Hz ..... NEC cites recommended resolution at 1600 x 1200 @ 55 to 76 Hz 85 Hz for optimal display performance Horizontal: 390 mm/15.4 inches...
- Page 12 FullScan Capability: Allows you to use the entire screen area in most resolu- ™ tions, significantly expanding image size. OSM Display Screen Copyright 2000 by NEC Technologies, Inc. MS125 Manual.wpc 5/7/01, 3:34 PM...
- Page 13 All manuals and user guides at all-guides.com Troubleshooting No picture • Display card should be completely seated in its slot. • Power Button and computer power switch should be in the ON position. • Signal cable should be completely connected to display card/computer and monitor.
- Page 14 All manuals and user guides at all-guides.com References • BBS (978) 742-8706 NEC Technologies’ Remote Bulletin Board System is an electronic service accessible with your system and a modem. Communication parameters are: 9600/14.4k/28.8k bps /56 k bps, no parity, 8-data bits, 1 stop bit •...
- Page 15 All manuals and user guides at all-guides.com Limited Warranty NEC Technologies, Inc. (hereinafter “NECTECH”), warrants this Product to be free from defects in material and workmanship and, subject to the conditions set forth below, agrees to repair or replace (at NECTECH’s sole option) any part of the enclosed unit which proves defective for a period of one (1) year from the date of first consumer purchase.
- Page 16 All manuals and user guides at all-guides.com AVERTISSEMENT AFIN D’ÉVITER TOUT RISQUE D’INCENDIE OU D’ÉLECTROCUTION, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ. NE PAS UTILISER LA FICHE D’ALIMENTATION POLARISÉE AVEC UNE PRISE DE CORDON DE RALLONGE OU AUTRE QUE SI LES BROCHES PEUVENT ÊTRE ENTIÈREMENT INTRODUITES.
- Page 17 All manuals and user guides at all-guides.com Contenu Votre produit peut être enregistré sur Internet à l’adresse http://www.nectech.com/productregistration La boîte de votre nouveau moniteur NEC Technologies MultiSync contient : ® • Moniteur MultiSync avec socle inclinable/rotatif MultiSync 125 • Cordon d'alimentation •Câble de signal captif...
- Page 18 15 broches du câble d’interface à l'adaptateur de câble Macintosh sur l'ordinateur (Figure B.1). Serrer toutes les vis. REMARQUE : Pour obtenir un adaptateur de câble Macintosh, appeler NEC Technolo- gies au (800) 820-1230. 4. Connecter une extrémité du cordon d'alimentation au moniteur MultiSync et l'autre extrémité...
- Page 19 All manuals and user guides at all-guides.com Mise en marche rapide (suite) Adaptateur Mac (non fourni) Mini-fiche D-SUB à 15 broches Câble d’interface Figure B.1 Prise de courant Cordon d’alimentation Figure C.1 MultiSync 125 Bouton d’alimentation Figure D.1 MS125 Manual.wpc 5/7/01, 3:34 PM...
- Page 20 All manuals and user guides at all-guides.com Commandes La commande d’cOSM (gestionnaire d’On-Screen) se boutonne sur l’avant de la fonction de moniteur comme suit: SELECT Écrit et quitte le menu d’cOSM. CONTROL –/+ Choisit un des commandes et des augmentations ou diminue le réglage.
- Page 21 All manuals and user guides at all-guides.com Commandes (suite) Les augmentations ou diminutions la courbure des coins supérieurs vers l’intérieur ou à l’extérieur. Augmentations ou diminutions la courbure des coins inférieur centripète ou à l’extérieur. Tourne l’affichage entier dans le sens des aiguilles d’une montre ou dans le sens contraire des aiguilles d’une montre.
- Page 22 All manuals and user guides at all-guides.com Usage recommandé Consignes de sécurité et de maintenance POUR UN FONCTIONNEMENT OPTIMAL, PRIÈRE DE NOTER CE QUI SUIT POUR LE RÉGLAGE ET L'UTILISATION DU MONITEUR COULEUR MultiSync ® • NE PAS OUVRIR LE MONITEUR. Aucune pièce intérieure ne nécessite l'intervention de l'utilisateur, et l'ouverture ou la dépose des couvercles peut exposer à...
- Page 23 Pour des informations plus détaillées sur l'établissement d'un environnement de travail sain, appeler NEC au (800) 820-1230, demander le service d’information par télécopieur NEC FastFacts au (630) 467-4363 et demander le document # 900108 ou écrire à American National Standard for Human Factors Engineering of Visual Display Terminal Workstations - ANSI-HFS Standard No.
- Page 24 1 024 x 768 @ 55 à 120 Hz 1 152 x 870 @ 55 à 105 Hz 1 280 x 1 024 @ 55 à 89 Hz ....NEC recommande une résolution à 85 Hz 1 600 x 1 200 @ 55 à 76 Hz pour des performances d'affichage optimales.
- Page 25 (balayage complet) : Permet d'utiliser la totalité de la surface d'écran Capacité FullScan dans la plupart des résolutions, augmentant ainsi de façon significative la taille de l'image. OSM Display Screen Copyright 2000 par NEC Technologies, Inc. MS125 Manual.wpc 5/7/01, 3:34 PM...
- Page 26 All manuals and user guides at all-guides.com Dépannage Pas d'image • La carte vidéo doit être complètement introduite dans sa fente. • La touche d'alimentation et le commutateur d'alimentation de l'ordinateur doivent être en position ON (Marche). • Le câble de signal doit être bien connecté à la carte vidéo /l'ordinateur. •...
- Page 27 Références • BBS (978) 742-8706 Le système de panneau d'affichage à distance NEC Technologies est un service électronique accessible avec votre système et un modem. Les paramètres de communication sont : 300/1200/2400/9600/1,4 k/28,8 k/56 k bps, pas de parité, 8 bits de données, 1 bit d'arrêt •...
- Page 28 All manuals and user guides at all-guides.com Garantie limitée NEC Tecynologies; Inc. (ci-après «NECTECH»), garantit que ce produit est exempt de défauts matéeriels et de fabrication et, selon les conditions reprises co-dessous, accept de réparer ou remplacer, à sa discrétion, toute piéce de l’appareil concemé qui s’avérerait défactueuse et ce, pendant une pérode d' une (1) année à...
- Page 29 All manuals and user guides at all-guides.com Notes MS125 Manual.wpc 5/7/01, 3:34 PM...
- Page 30 All manuals and user guides at all-guides.com Notes MS125 Manual.wpc 5/7/01, 3:34 PM...
- Page 31 AccuColor, OptiClear et ErgoDesign sont des marques déposées de NEC Technologies, Inc. aux États-Unis et au Canada. MultiSync, Reduced Magnetic Field, IPM, FastFacts, FullScan et OSM sont des marques déposées de NEC Technologies aux États-Unis et au Canada. NEC est une marque déposée de NEC Corporation.
- Page 32 AccuColor, OptiClear and ErgoDesign are registered trademarks of NEC Technologies, Inc. in the U.S. and Canada. MultiSync, Reduced Magnetic Field, IPM, FastFacts, FullScan and OSM are trademarks of NEC Technologies, Inc. in the U.S. and Canada. NEC is a registered trademark of NEC Corporation Copyright 2000 by NEC Technologies, Inc.
