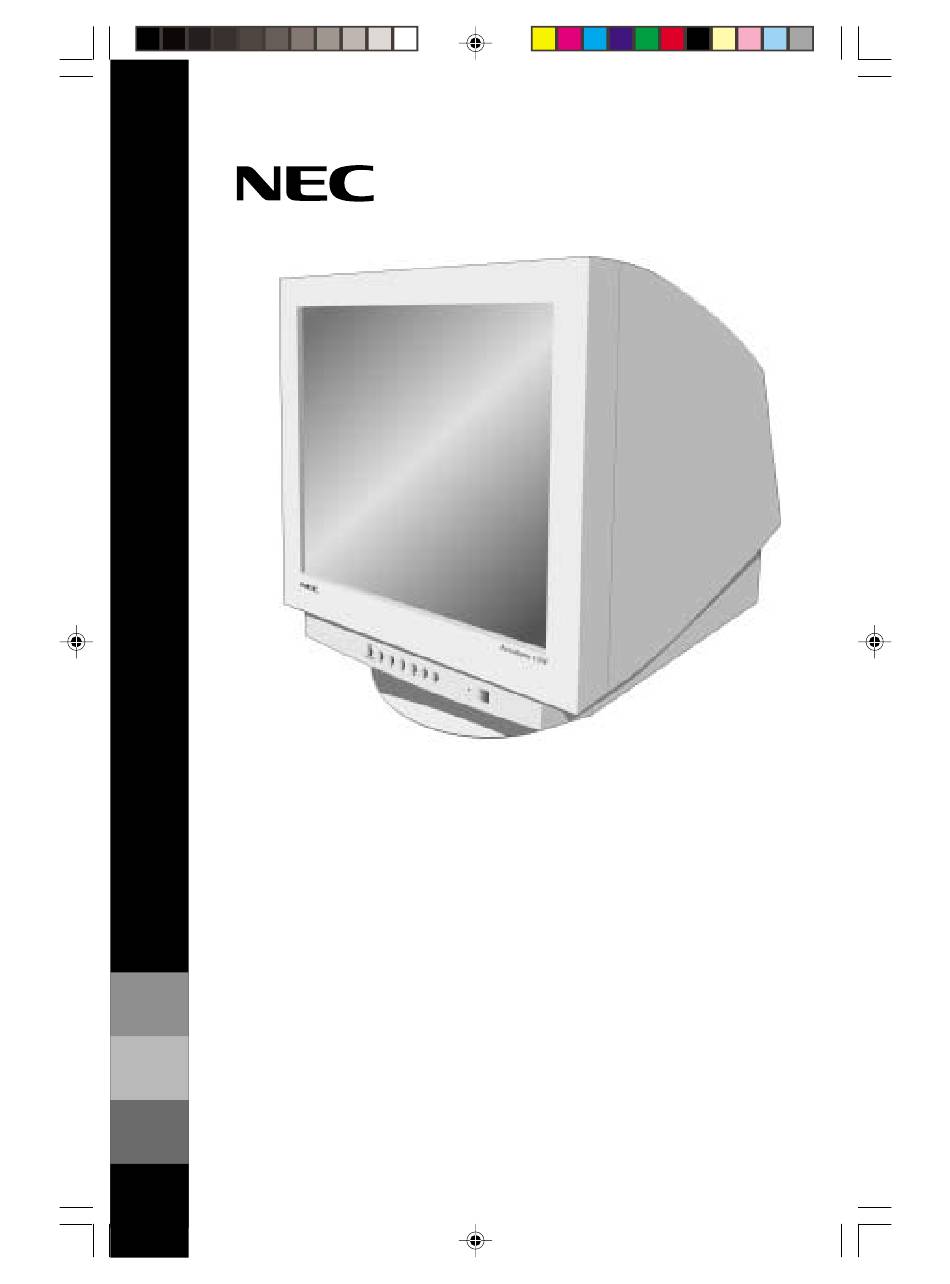

- Page 1 U S E R ' S M A N U A L AccuSync 125F ™ To learn about other special offers, register online at www.necmitsubishi.com/ productregistration AccuSync125F̲covercontents 01.12.12, 8:48...
-
Page 2: Table Des Matières
Index Warning ....................1 Contents ....................2 Quick Start ................... 3 Controls ....................5 Recommended Use ................9 Specifications ..................12 Features ....................13 Troubleshooting .................14 References ..................15 Limited Warranty ................16 Avertissement ..................17 Contenu ....................18 Mise en marche rapide ..............19 Commandes .................. -
Page 3: Fcc Information
C.S.A. 22.2 #950. FCC Information 1. Use the attached specified cables with the AccuSync 125F color monitor so as not to interfere with radio and television reception. (1) Please use the supplied power cable or equivalent to ensure FCC compliance. - Page 4 Contents You can register your product online at www.necmitsubishi.com/productregistration Your new NEC AccuSync ™ 125F monitor box* should contain the following: ™ • AccuSync 125F with tilt/swivel base • Power Cord • Signal Cable • User’s Manual Signal Cable U S E R ' S M A N U A L AccuSync 125F ™...
-
Page 5: Quick Start
(Figure B.1). Tighten all screws. NOTE: To obtain the AccuSync125 Macintosh cable adapter, call NEC-Mitsubishi Electronics Display of America, Inc. at (800) 632-4662. 4. For download information on the Windows 98/Me/2000/XP INF file for ®... - Page 6 Quick Start –continued Detachable Signal Cable Mac Adapter Computer (Not included) 15-pin mini D-SUB Figure B.1 Power Cord Figure C.1 Power Button OSD OFF Figure D.1 AccuSync125F 01.12.12, 8:43...
-
Page 7: Controls
COLOR: Selects from desired color setting from Color preset modes 1, 2, 3 and sRGB. NEC’s AccuColor Control System allows to decrease or increase the monitor’s red, green or blue color guns depending upon which is selected, at Color preset modes 1, 2 and 3. At Color preset mode sRGB selected, AccuColor Control System is unavailable and CONTRAST, BRIGHT and COLOR TEMPERATURE are no adjustable. - Page 8 Controls –continued Size and Position Controls HORIZ-SIZE: Decreases or increases the horizontal size of the image. HORIZ-POSITION: Moves the image horizontally (left or right). VERT-SIZE: Decreases or increases the vertical size of the image. VERT-POSITION: Moves the image vertically (up or down). ROTATION: Rotates the entire display clockwise or counterclockwise.
- Page 9 LEFT/RIGHT PURITY: Adjust the purity condition on the left and right corners. NOTE: PURITY controls eliminate picture impurities that may result from the earth’s magnetic field. NEC recommends that you perform GlobalSync corrections while running a typical application such as a spreadsheet or text document.
- Page 10 Controls –continued Tools DEGAUSS: Eliminates the buildup of stray magnetic fields which alter the correct scan of the electron beams and affect the purity of the screen colors, focus and convergence. When activated, your screen image will jump and waver a bit as the screen is demagnetized.
-
Page 11: Recommended Use
Recommended Use Safety Precautions and Maintenance FOR OPTIMUM PERFORMANCE, PLEASE NOTE THE FOLLOWING WHEN SETTING UP AND USING THE AccuSync COLOR MONITOR: ™ 125F • DO NOT OPEN THE MONITOR. There are no user serviceable par5ts inside and opening or removing covers may expose you to dangerous shock hazards or other risks. - Page 12 Recommended Use –continued CORRECT PLACEMENT AND ADJUSTMENT OF THE MONITOR CAN REDUCE EYE, SHOULDER AND NECK FATIGUE. CHECK THE FOLLOWING WHEN YOU POSITION THE MONITOR: • Adjust the monitor height so that the top of the screen is at or slightly below eye level. Your eyes should look slightly downward when viewing the middle of the screen.
- Page 13 • Do not use primary color blue on a dark background, as it is difficult to see and may produce eye fatigue due to insufficient contrast For more detailed information on setting up a healthy work environment, call NEC-Mitsubishi Electronics Display at (888) NEC-MITS, NEC FastFacts information at ™...
-
Page 14: Specifications
1024 x 768 @ 50 to 120 Hz 1152 x 870 @ 50 to 105 Hz 1280 x 1024 @ 50 to 89 Hz ......NEC cites recommended resolution at 1600 x 1200 @ 50 to 76 Hz 85 Hz for optimal display performance. -
Page 15: Features
Convergence Control: Allows you to adjust the horizontal and vertical conver- gence of the entire area to ensure that a white line drawn on the screen is as crisp and clear as possible. OSM Display Screen Copyright 2001 by NEC-Mitsubishi Electronics Display AccuSync125F 01.12.12, 8:43... -
Page 16: Troubleshooting
Troubleshooting No picture • Display card should be completely seated in its slot. • Power Button and computer power switch should be in the ON position. • Signal cable should be completely connected to display card/computer. • Check connector for bent or pushed-in pins. Image is scrolling or unstable •... -
Page 17: References
References • BBS (978) 742-8706 NEC-Mitsubishi Electronics Display of America Remote Bulletin Board System is an electronic service accessible with your system and a modem. Communica- tion parameters are: 300/1200/2400/9600/14.4k/28.8k/33.6k bps, no parity, 8-data bits, 1 stop bit • Customer Service/... -
Page 18: Limited Warranty
Product may vary. Therefore, suitability of a Product for a specific purpose or application must be determined by consumer and is not warranted by NMD-A. For the name of your nearest authorized NEC-Mitsubishi Electronics Display service facility, contact NEC-Mitsubishi Electronics Display at 1-800-632-4662. AccuSync125F... -
Page 19: Avertissement
AVERTISSEMENT AFIN D’ÉVITER TOUT RISQUE D’INCENDIE OU D’ÉLECTROCUTION, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ. NE PAS UTILISER LA FICHE D’ALIMENTATION POLARISÉE AVEC UNE PRISE DE CORDON DE RALLONGE OU AUTRE PRISE SAUF SI LES BROCHES PEUVENT ÊTRE ENTIÈREMENT INTRODUITES. NE PAS OUVRIR LE BOÎTIER, LEQUEL CONTIENT DES COMPOSANTS À... - Page 20 Contenu Votre produit peut être enregistré sur Internet à l’adresse http://www.necmitsubishi.com/productregistration La boîte* de votre nouveau moniteur NEC AccuSync 125F contient : • Moniteur AccuSync125F avec socle inclinable/rotatif • Cordon d’alimentation • Câble de signal captif • Manuel de l’utilisateur Câble d’interface...
-
Page 21: Mise En Marche Rapide
à l’arrière du moniteur (Figure B.2). Serrer toutes les vis. REMARQUE : Pour obtenir un adaptateur de câble AccuSync Macintosh, appeler NEC-Mitsubishi Electronics Display au (800) 632-4662. 4. Pour les informations de téléchargement sur le fichier INF Windows 98/Me/2000/XP ®... - Page 22 Mise en march rapide (suite) Câble de signal captif Adaptateur Mac Ordinateur (en option) Mini-connecteur D-SUB à 15 broches Figure B.1 Cordon d'alimentation Figure C.1 Bouton d'alimentation OSD OFF Figure D.1 AccuSync125F 01.12.12, 8:43...
-
Page 23: Commandes
Selects from desired color setting from Color preset modes 1, 2, 3 and sRGB. NEC’s AccuColor Control System allows to decrease or increase the monitor’s red, green or blue color guns depending upon which is selected, at Color preset modes 1, 2 and 3. At Color preset mode sRGB selected, AccuColor Control System is unavailable and CONTRAST, BRIGHT and COLOR TEMPERATURE are no adjustable. - Page 24 Commandes (suite) Commandes de format et de position LARGEUR: Augmente ou diminue le format horizontal de l’image. CENTRAGE HORIZONTAL: Déplace l’image horizontalement (vers la gauche ou vers la droite). HAUTEUR D’IMAGE: Augmente ou diminue le format vertical de l’image. CENTRAGE VERTICAL: Déplace l’image verticalement (vers le haut ou vers le bas).
- Page 25 PURETE GAU./DRO.: corners. NOTE: PURITY controls eliminate picture impurities that may result from the earth’s magnetic field. NEC recommends that you perform GlobalSync corrections while running a typical application such as a spreadsheet or text document. NIVEAU DE MOIRAGE: Moiré est un motif ondulé qui peut s’afficher à...
- Page 26 Commandes (suite) Outils DÉMAGNÉTISATION: Élimine l’accumulation de champs magnétiques parasites qui modifieraient le balayage correct du faisceau d’électrons et affecteraient la pureté des couleurs de l’écran, la netteté et la convergence. Lorsque cette commande est activée, l’image saute et tremble quelque peu pendant la démagnétisation de l’écran. ATTENTION: Prière de laisser s’écouler un minimum de 20 minutes entre chaque utilisation de la commande Degauss.
-
Page 27: Usage Recommandé
Usage recommandé Consignes de sécurité et d’entretien POUR UN FONCTIONNEMENT OPTIMAL, PRIÈRE DE NOTER CE QUI SUIT POUR LE RÉGLAGE ET L'UTILISATION DU MONITEUR COULEUR AccuSync 125F: • NE PAS OUVRIR LE MONITEUR. Aucune pièce intérieure ne nécessite l'intervention de l'utilisateur, et l'ouverture ou la dépose des couvercles peut entraîner des risques de décharges électriques dangereuses ou d'autres risques. - Page 28 Usage recommandé (suite) LA MODIFICATION DE LA POSITION ET DU RÉGLAGE DU MONITEUR PEUT RÉDUIRE LA FATIGUE DES YEUX, DES ÉPAULES ET DE LA NUQUE. OBSERVER LES DIRECTIVES CI-APRÈS LORS DU POSITIONNEMENT DU MONITEUR : • Régler la hauteur du moniteur de sorte que le dessus de l'écran soit au niveau ou légèrement en- dessous du niveau des yeux.
- Page 29 • Ne pas utiliser la couleur bleu primaire sur fond foncé car cela rend la lecture difficile et peut occasionner de la fatigue oculaire en raison de contraste insuffisant. Pour des informations plus détaillées sur l'établissement d'un environnement de travail sain, appeler NEC- Mitsubishi Electronics Display au (888) NEC-MITS, demander le service d’information par télécopieur NEC FastFacts au (800) 366-0476 et demander le document n 900108 ou écrire à...
-
Page 30: Fiche Technique
800 x 600 @ 50 à 152 Hz 1024 x 768 @ 50 à 120 Hz 1152 x 870 @ 50 à 105 Hz 1280 x 1024 @ 50 à 89 Hz ....... NEC-Mitsubishi Electronics Displa recommande une résolution à 85 Hz pour des performances d’affichage 1600 x 1200 @ 50 à... -
Page 31: Fonctions
Commande de convergence : Permet de régler la convergence horizontale et verticale au haut et au bas de l’écran pour assurer qu’une ligne blanche dessinée à l’écran est aussi précise et nette que possible. OSM Display Screen Copyright 2001 par NEC-Mitsubishi Electronics Display AccuSync125F 01.12.12, 8:43... -
Page 32: Dépannage
Dépannage Pas d'image • La carte vidéo doit être complètement introduite dans son logement. • La touche d'alimentation et le commutateur d'alimentation de l'ordinateu doivent être en position ON (Marche). • Le câble d’interface doit être bien connecté à la carte vidéo/l'ordinateur. •... -
Page 33: Références
Références • BBS (978) 742-8706 Le système de babillard électronique NEC-Mitsubishi Electronics Display of America, Inc. est un service électronique accessible avec votre système et un modem. Les paramètres de communication sont : 300/1200/2400/9600/ 1,4 k/28,8 k/33,6 k bps, pas de parité, 8 bits de données, 1 bit d'arrêt •... -
Page 34: Garantie Limitée
à l ’autre. Par conséquent, l’adéquation d’un produit à un besoin ou une application spécifique doit être déterminée par le consommateur et n’est pas garantie par NMD-A. Pour connaître le nom du centre de service technique agréé NEC-Mitsubishi Electronics Display le plus proche, appeler NEC-Mitsubishi Electronics Display au 1-800-632-4662. AccuSync125F... -
Page 35: Déclaration De Conformité
à condition que ces droits n'ont pas été directement délivrés à d'autres. Les produits de NEC-Mitsubishi Electronics Display of America dont il est question dans ce document sont garantis conformément aux termes de la déclaration de garantie limitée accompagnant chaque produit. Cependant, les performances réelles de chaque produit dépendent de facteurs tels que la configuration du système, les données du client... -
Page 36: Declaration Of Conformity
NEC-Mitsubishi Electronics Display of America. To allow for design and specification improvements, the information in this document is subject to change at any time without notice.
