Mesurer la durée de remontée de l'impulsion
Vous pouvez avoir besoin de mesurer la durée de remontée de l'impulsion de certains milieux
d'application, normalement, pour mesurer la durée de remontée entre les niveaux 10% et 90% de
la forme d'onde d'impulsion. Pour cela, suivez les étapes suivantes.
Tournez le bouton SEC/DIV pour montrer le flanc de remontée de la forme d'onde.
1.
Tournez les boutons VOLTS/DIV et VERTICAL POSITION pour régler l'amplitude de la forme
2.
d'onde aux alentours de 5 divisions.
3.
Appuyez sur la touche CH1 MENU.
4.
Appuyez sur la touche VOLTS/DIV et sélectionnez Fine (Fino). Tournez le bouton de
VERTICAL POSITION pour séparer avec exactitude la forme d'onde en 5 divisions.
Tournez le bouton VERTICAL POSITION pour centrer la forme d'onde. Posez le point de
5.
référence à 2.5 divisions en dessous du centre de la réticule.
6.
Appuyez sur la touche CURSOR.
7.
Appuyez sur la touche option Type et sélectionnez le temps. Appuyez sur la touche option
Source pour sélectionner CH1.
8.
Sélectionnez le curseur S et tournez V0 pour le mettre à un niveau de 10% de la forme
d'onde.
9.
Sélectionnez le curseur E et tournez V0 pour le mettre à un niveau de 90% de la forme
d'onde.
10. La lecture Delta dans le menu Curseur est la durée de remontée de l'impulsion.

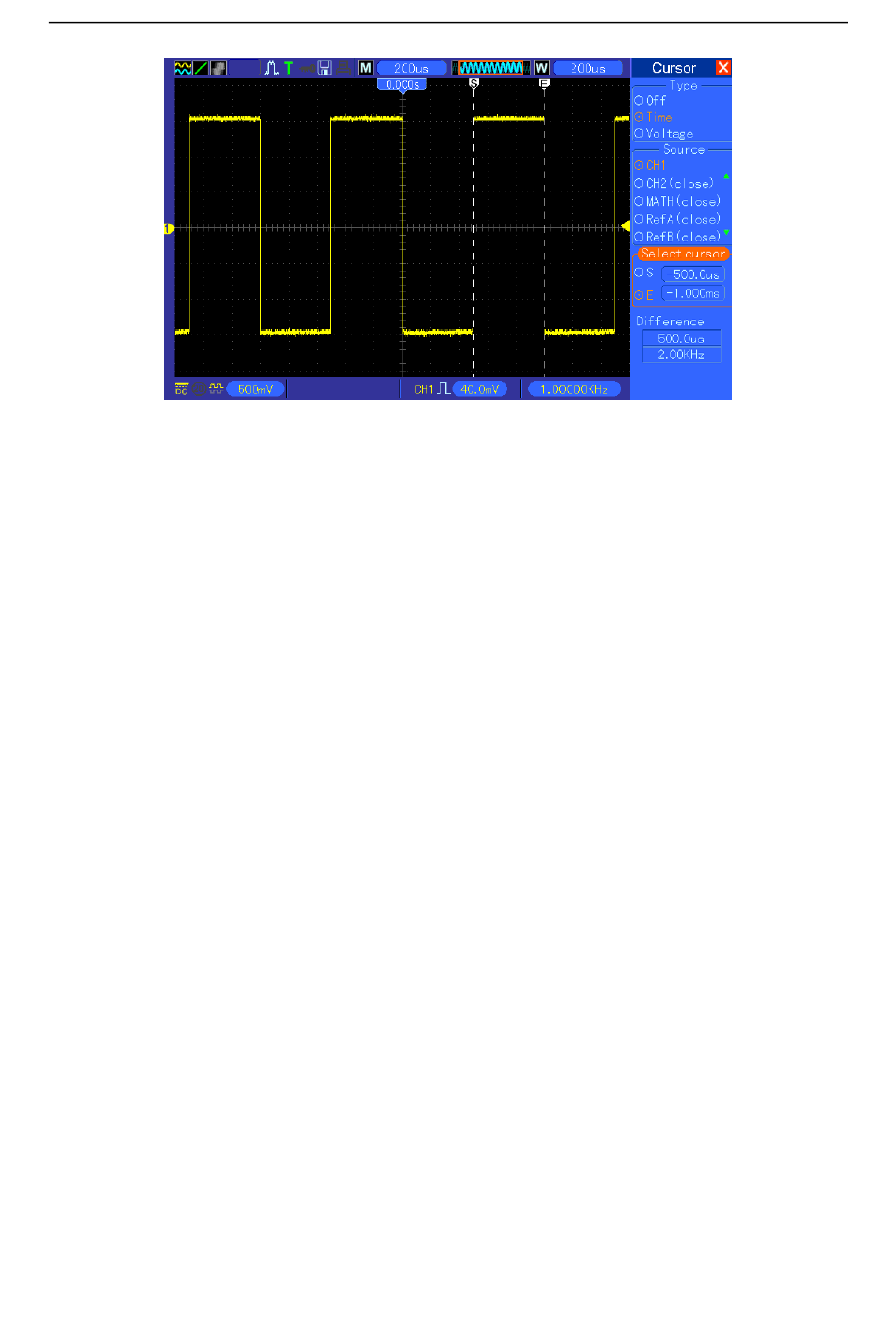

Voir l'image suivante pour une meilleure compréhension.
Oscilloscope notice d'emploi PCE-DSO5000
Exemples d'application
54
