3.3.2 Utiliser l'assistant de la sonde
Chaque fois que vous connectez une sonde à un canal d'entrée, vous devriez utiliser l'assistant
de la sonde pour vérifier qu'il fonctionne correctement. Pour cela, il y a deux façons de le faire:
1） Utilisez le menu vertical (par exemple appuyez sur la touche MENU CH1) pour régler l'option
du facteur d'atténuation de la sonde.
2） Appuyez sur la touche vérifier la sonde pour utiliser l'assistan de vérification de la sonde et
configurer d'une façon adéquate l'option du facteur d'atténuation de la sonde en suivant les
indications du menu.

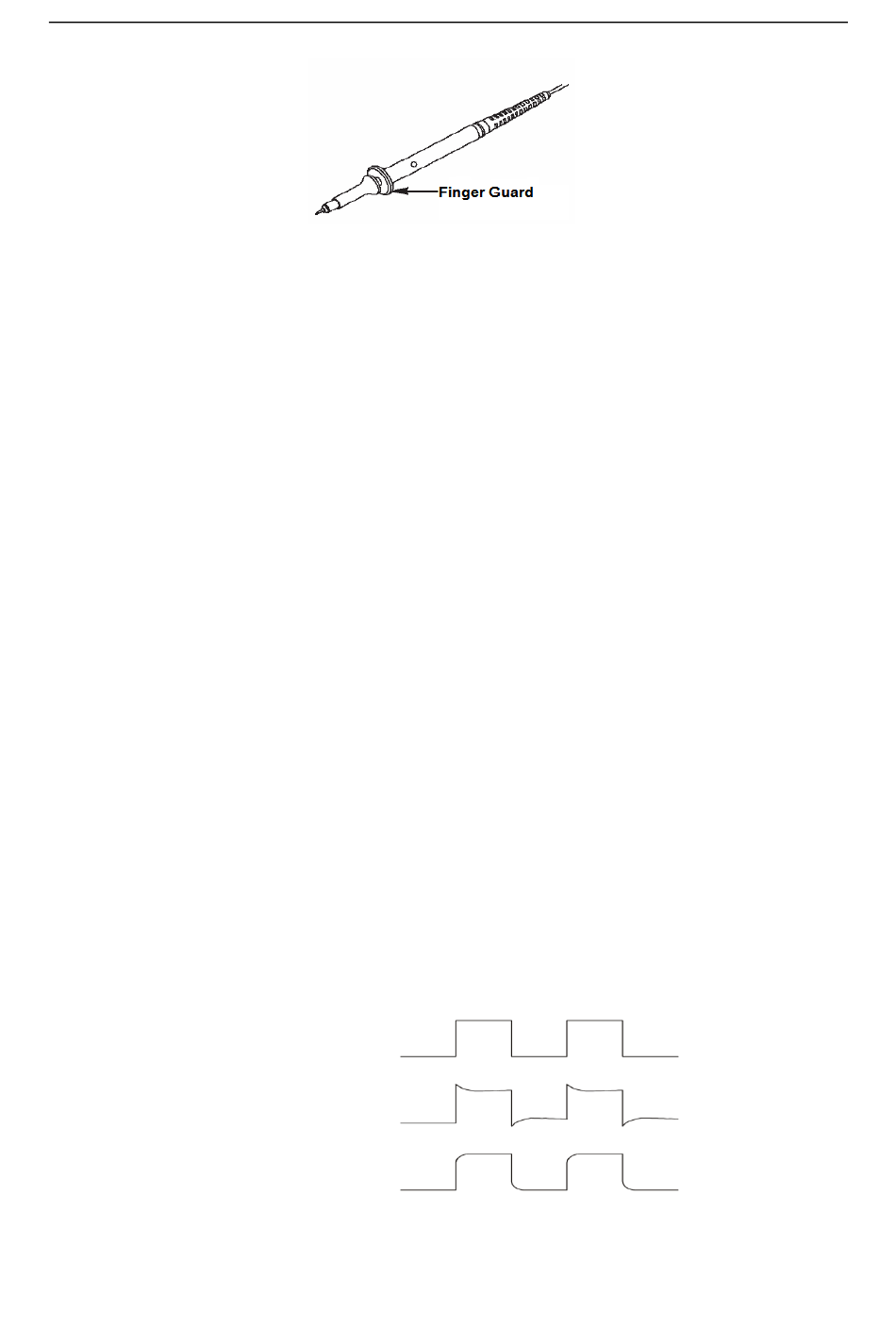

3.4 Compensation manuelle de la sonde
Après la première connexion d'une sonde et d'un canal d'entrée, il faudrait effectuer manuelement
ce réglage pour faire coïncider la sonde et le canal d'entrée. Les sondes non compensées ou mal
compensées peuvent conduire à des erreurs ou à des failles de mesure. Pour régler la
compensation de la sonde, suivez les étapes ci-dessous.
1. Réglez l'option d'atténuation de la sonde dans le menu canal à 10X. Réglez l'interrupteur dans
la sonde à10X et connectez la sonde au canal 1 de l'oscilloscope. Si vous utilisez une sonde
avec un point de crochet, assurez-vous qu'il est bien inséré dans la sonde. Joigniez la pointe
de la sonde au connecteur SONDE COMP ~5V@1KHz et le câble de référence au connecteur
de terre SONDE COMP. Indiquez le canal puis appuyez sur la touche AUTOSET
(AUTORÉGLAGE).
2. Vérifiez la forme d'onde indiquée.
3. Utilisez un tournevis non métallique si nécessaire pour régler la capacité variable jusqu'à ce
Oscilloscope notice d'emploi PCE-DSO5000
Compensée
correctement
Surcompensée
Insuffisamment
compensée
insuficiente
Guide d'introduction
8
