Effectuer des mesures automatiques
L'oscilloscope peut montrer la plupart des signaux à travers de mesures automatiques. Pour
mesurer ces paramètres tels que la fréquence, la période, l'amplitude pointe à pointe, le temps de
remontée et la largeur positive, suivez les indications suivantes :
1.
Appuyez sur la touche MEASURE pou voir le menu de mesure.
Tournez le bouton V0 pour sélectionner la première option 'sans spécifier' (marquée d'une
2.
flèche rouge), appuyez sur V0 ou F6 pour accéder au sous menu.
Sélectionnez CH1 pour l'option Source. Puis appuyez de façon répétée sur F3 ou F4 pour
3.
sélectionner les articles de mesure du menu Type. Appuyez sur le menu retour pour repasser
à l'interface de mesure. Ou tournez et appuyez sur V0 pour sélectionner un article de mesure
et repasser à l'interface de mesure. Le cadre correspondant sous l'article indique les
mesures.
Répétez les étapes 2 et 3. Puis sélectionnez d'autres articles de mesure. Il est possible de
4.
montrer un total de 8 articles de mesure.
Note: Toutes les lectures changent avec les signaux mesurés.

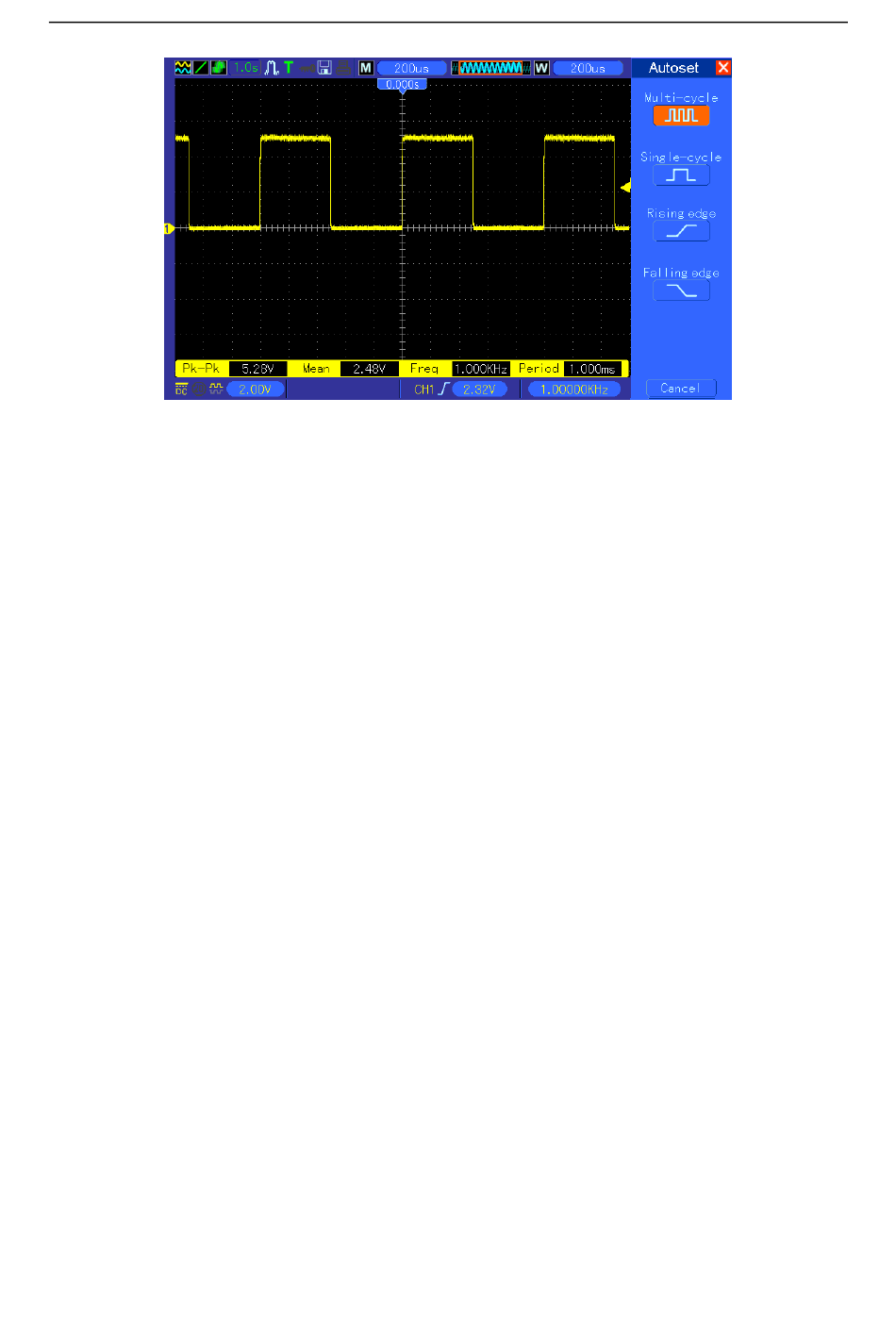

L'image suivante montre les trois articles de mesure comme exemples. Les cadres en dessous
montrent les mesures dans de grandes sources.
Oscilloscope notice d'emploi PCE-DSO5000
Exemples d'application
51
