CH1
Source
CH2
Type
de
Fréquence
Mesure
Période
Moyenne
Pk-Pk
Cycle RMS
Min
Max
durée
remontée
Durée
descente
largeur
positive
largeur négative
Off
Utilisez la touche V0 ou les touches de fonction F3, F4 pour sélectionner le type de mesure.
Prendre des mesures: Pour une forme d'onde simple (ou une forme d'onde divisée entre de
multiples formes d'onde), jusqu'à 8 mesures automatiques peuvent être montrées en même
temps. Le canal de la forme d'onde doit être en position 'ON' (le symbole ON est indiqué) pour
faciliter la mesure. La mesure automatique ne peut pas s'effectuer en mode de forme d'onde de
référence ou mathématique, ni en mode XT ou Scan.

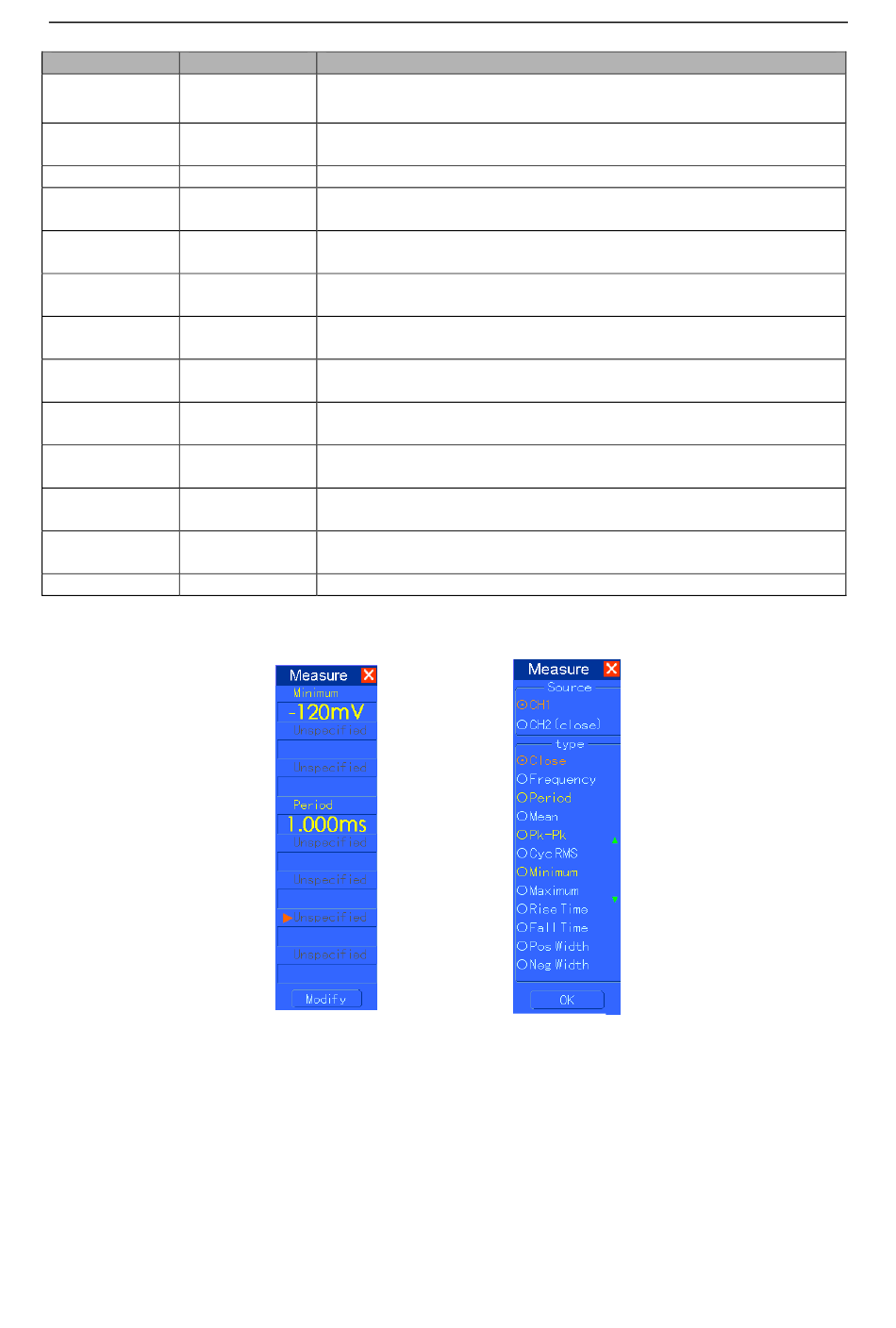

Oscilloscope notice d'emploi PCE-DSO5000
Commentaires
Il sélectionne la source de mesure.
Il calcule la fréquence de la forme d'onde en mesurant le
permier cycle.
Il calcule la durée du premier cycle.
Il calcule la moyenne arithmétique de la tension de tout le
registre.
Il calcule la différence absolue entre les pointes les plus
élevées et les plus petites de toute la forme d'onde.
Il calcule la mesure actuelle RMS du premier cycle complet de
la forme d'onde.
Il examine le registre de la forme d'onde de tous les points de
la fenêtre actuelle et montre la valeur minimum.
Il examine le registre de la forme d'onde de tous les points de
la fenêtre actuelle et montre la valeur maximum.
de
Il mesure la durée entre 10% et 90% du premier flanc de
remontée de la forme d'onde.
de
Il mesure la durée entre 90% et 10% du premier flanc de chute
de la forme d'onde.
Il mesure la durée entre le premier flanc de remontée et le
flanc de descente suivant au niveau 50% de la forme d'onde.
Il mesure la durée entre le premier flanc de descente et le flanc
de remontée suivant au niveau 50% de la forme d'onde.
Il n'effectue aucune mesure.
Les lectures de la grande partie
frontale du menu sont les
résultats des mesures.
Opération de base
39
