Mise à la terre
Détail A
1. Le boîtier métallique du MGC doit être relié à la terre dans la zone Ex
à l'aide d'une languette métallisée de mise à la terre fixée sur la partie
externe du boîtier.
Le câble de mise à la terre ne doit pas dépasser 2 m. La section
maximale de la ligne de mise à la terre doit être ≥ 4 mm²
2. Le blindage du câble de données doit être relié directement à la lan-
guette métallisée de mise à la terre ou au presse-étoupe PG de l'UAT.
(voir schéma ci-dessous)
Connexion du blindage aux presse-étoupe PG :
Détail B
Le blindage du câble de données à l'extrémité de l'UAT est stric-
tement interdit. (voir schéma 4.3 détail B)
Détail C
Pour éviter les boucles de courant à la terre, la connexion de
l'UAT à la terre (GND) doit être effectuée en un point uniquement,
à l'extérieur de la zone d'explosion. Si le câble d'alimentation ou
les câbles de sortie sont connectés à la prise GND d'instruments tels
qu'un automate ou un régulateur, l'UAT doit être utilisée sans être connec-
tée à la prise GND.
Si le câble VAE est connecté à la prise GND, la connexion doit être effectuée au niveau de la surface interne du
boîtier. Les 4 vis de type M4x20(...60) permettent le montage et le branchement à faible impédance entre la partie
vernie interne et le panneau de montage relié à la terre.
Pour garantir la compatibilité électromagnétique (EMC), le blindage externe de l'interface d'alimentation et des
câbles de sortie doit être connecté à la partie vernie interne du boîtier de l'UAT.
Pour cela, connectez le blindage du câble au presse-étoupe PG métallique (voir détail A - schéma de connexion du
blindage)

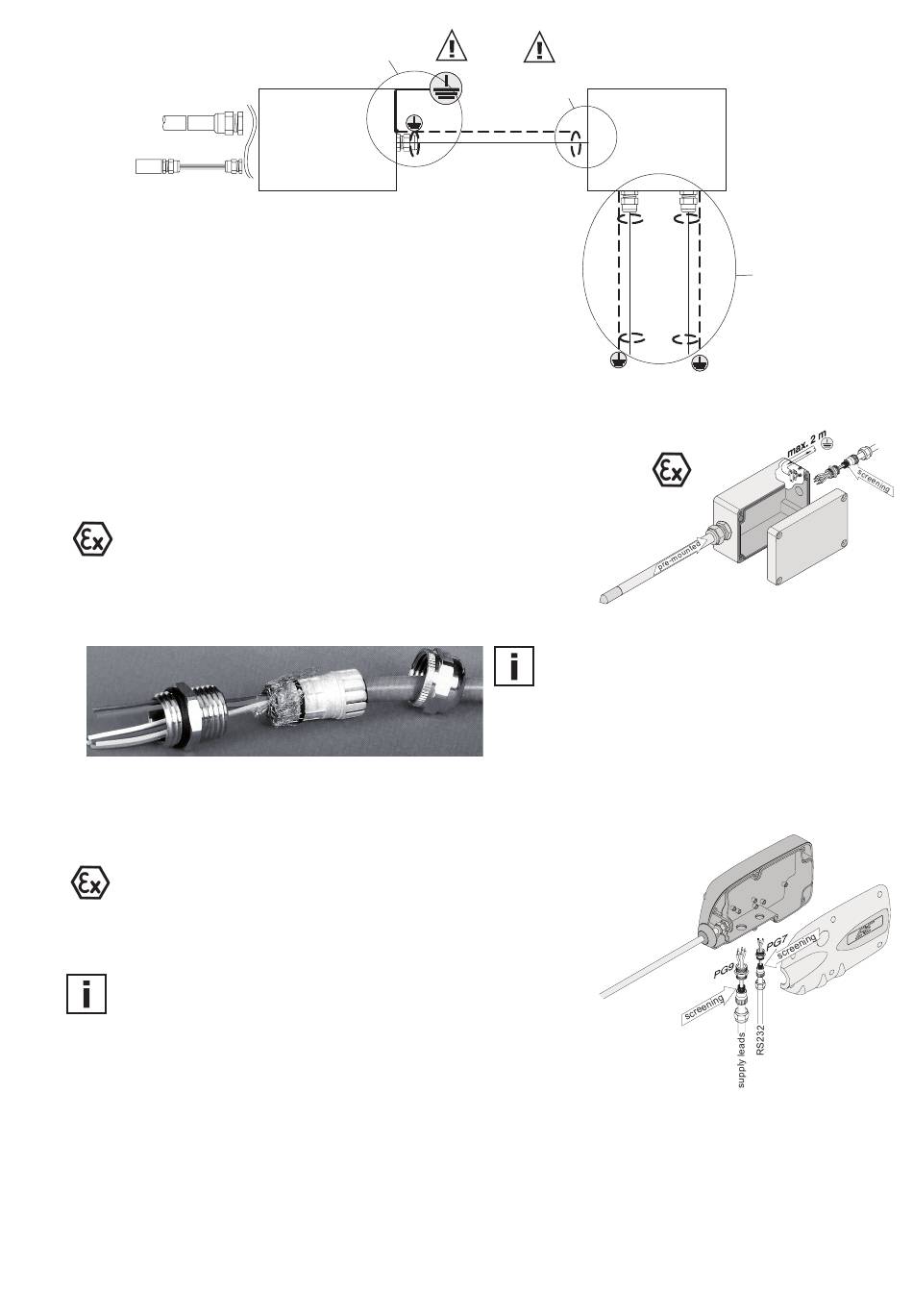

Detail A /
detail A
UAT
STE /
SDU
Datenkabel /
Alimentation et
Versorgung und
Analogausgänge /
sorties analogiques
Power supply and
analogue outputs
13
Detail B /
detail B
câble de
données
data cable
.
(AWG 10)
La tresse de blindage doit recouvrir la par-
tie en
ou de la prise.
partie interne de la pièce
UAT
VAE /
SEU
Detail C /
detail C
RS232
plastique du presse-étoupe PG
Elle sera fixée sur la
métallique.
