En cas d'alimentation phase-phase vérifier à l'aide
d'un testeur lequel des deux fils a un potentiel plus
élevé par rapport à la terre et le relier à L., de même
relier le fil qui reste à N.
La chaudière peut fonctionner avec alimentation
phase-neutre ou phase-phase. Pour les alimenta-
tions dépourvues de référence à la terre l'utilisa-
tion d'un transformateur d'isolement avec secon-
daire ancré à la terre est nécessaire.
Il est obligatoire:
- d'employer un interrupteur magnétothermique
omnipolaire, sectionneur de ligne, conforme
aux Normes CEI-EN (ouverture des contacts
d'au moins 3,5 mm, catégorie III)
- utiliser des câbles de section ≥ 1,5mm
respecter le raccordement L (Phase) - N (Neutre)
La chaudière est configurée d'usine pour réguler un circuit
de chauffe radiateurs (plage de fonctionnement de 40 à 80°C).
Dans le cas d'installation sur circuit basse température (avec
ou sans sonde extérieure), il faut sélectionner une plage de
fonctionnement de 20 à 45°C en mettant en place le shunt 1
en JP de la platine électronique.

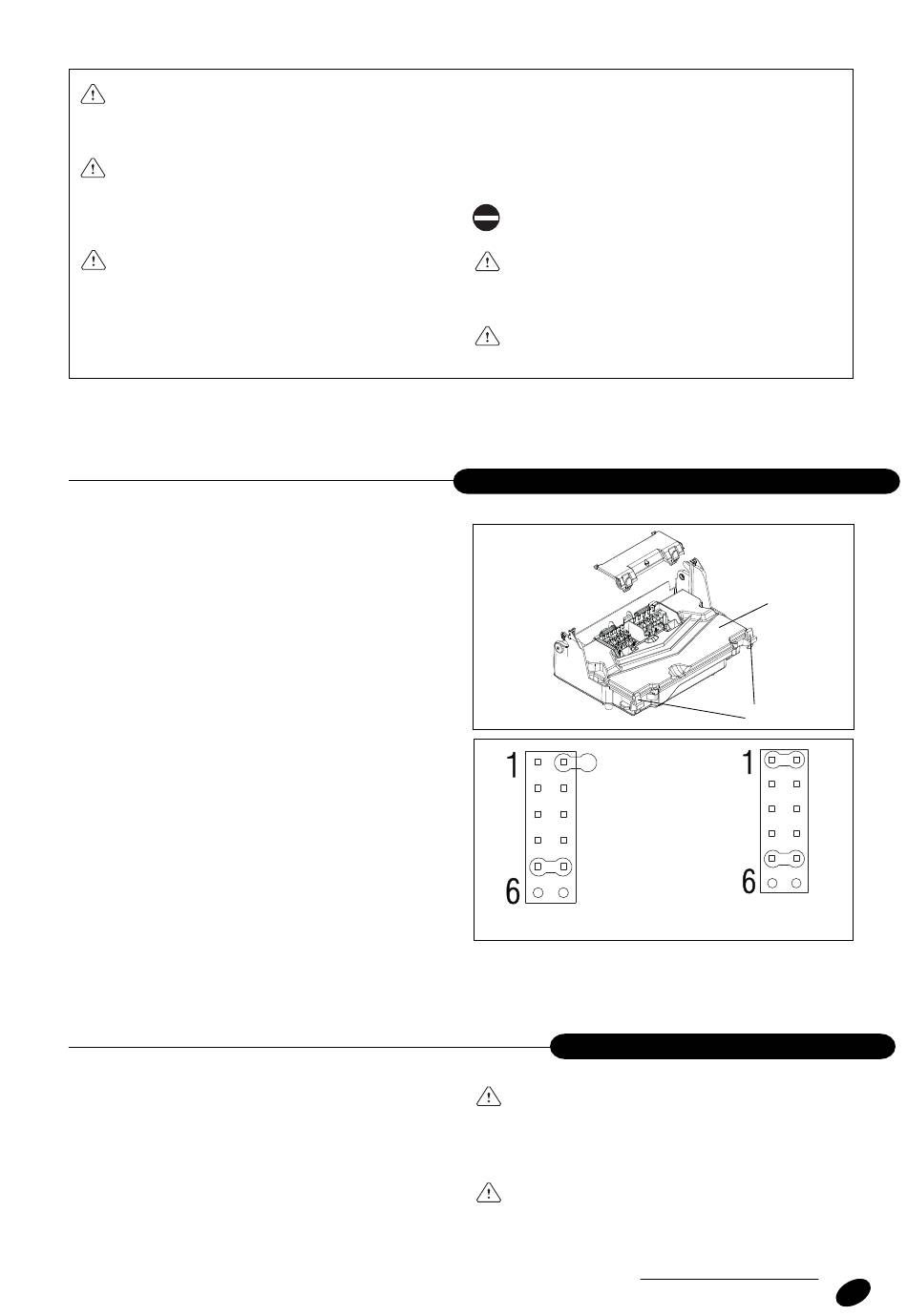

Accès à la platine:
- débrancher électriquement la chaudière,
- retirer le cache tuyauterie et l'habillage,
- basculer le tableau de commande vers l'avant,
- retirer le couvercle de protection (A) en agissant sur les
crochets de fermeture (B)
- basculer vers l'arrière l'ensemble comportant les borniers
de raccordement en ayant retiré au préalable la vis de
blocage en partie gauche.
Les shunts JP se situent à l'arrière gauche de la platine:
Cas A = installation classique (radiateurs)
Le shunt 1 n'est pas mis en place
Cas B = installation basse température (plancher
chauffant)
Le shunt 1 doit être mis en place
Remarque: quelque soit le type d'installation, le shunt 5
doit toujours être en place.
La connexion des chaudières RESIDENCE CONDENS à
l'alimentation du gaz doit être exécutée dans le respect
des Normes d'installation en vigueur.
Avant d'exécuter la connexion il est nécessaire de
s'assurer que:
- le type de gaz est celui pour lequel l'appareil est conçu
- les tuyauteries ont été soigneusement nettoyées.
- d'adapter le calibre de l'interrupteur à la puissance
électrique de la chaudière, se reporter aux
données techniques de page 7 pour vérifier la
puissance électrique du modèle installé
- de réaliser une bonne connexion de terre
- de maintenir l'accessibilité à la prise de courant
après l'installation
Il est interdit l'usage de tuyaux de gaz et d'eau pour
la mise à terre de l'appareil.
Le constructeur n'est pas responsable de
dommages éventuels causés par le manque de
mise à terre ou par la non-observation de ce qui
a été reporté dans les schémas électriques.
En cas de branchement du panneau commande
2
et de
à distance, se référer aux instructions fournies
dans le kit.
CONFIGURATION DE LA CHAUDIERE
cas A
L'installation d'alimentation du gaz doit être adaptée au
débit de la chaudière et doit être équipée de tous les
dispositifs de sécurité et de contrôle prévus par les
Normes en vigueur. Il est conseillé d'employer un filtre
de dimension adéquate.
L'installation étant effectuée, vérifier que les jonctions
exécutées sont étanches.
A
B
cas B
RACCORDEMENTS GAZ
17
