INSTRUCTIONS D'INSTALLATION

Le montage relève de la compétence exclusive de spécialistes.
L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de
résidence.

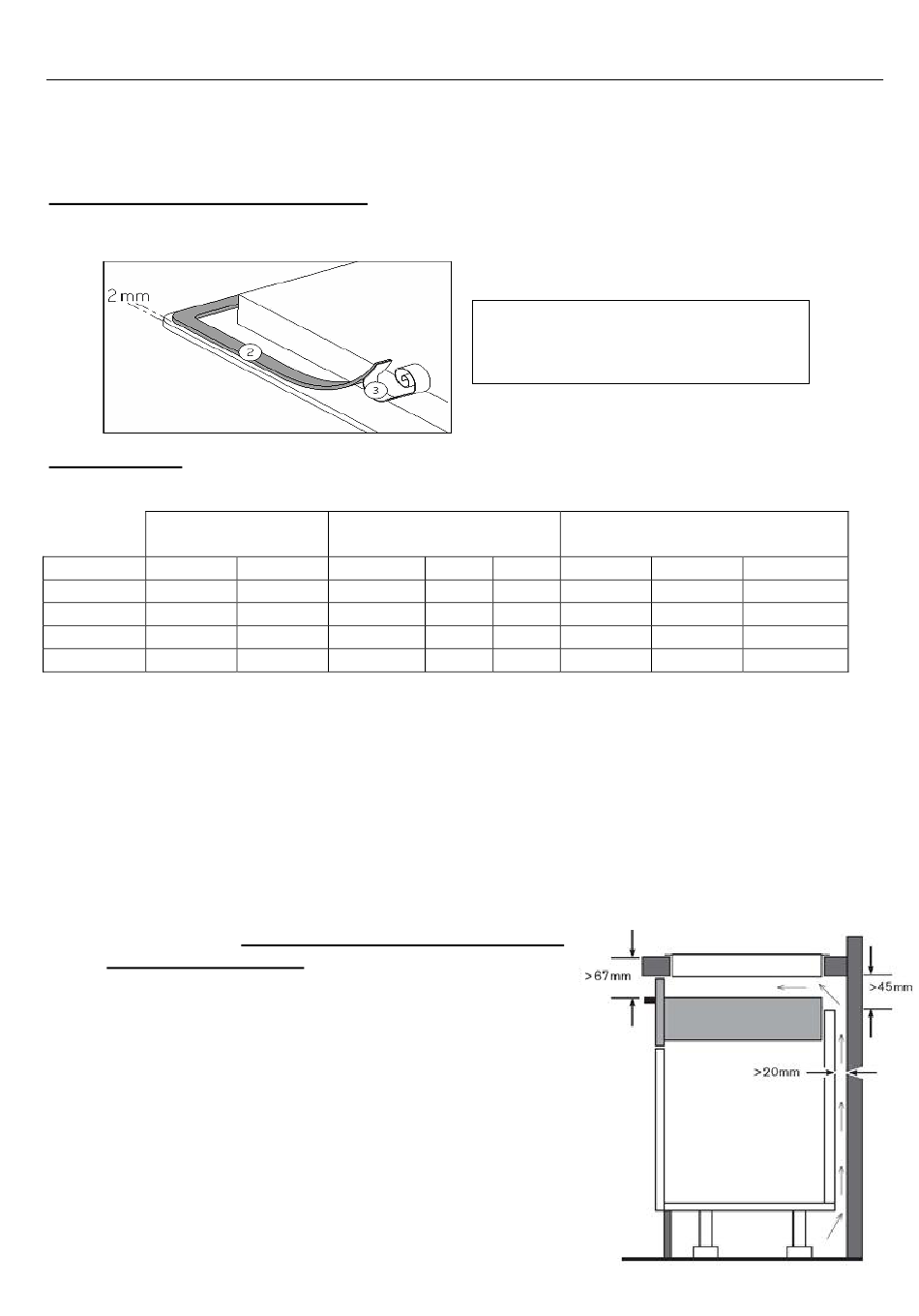

Mise en place du joint d'étanchéité
Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble.
Sa mise en place doit être effectuée avec un grand soin suivant le croquis ci-dessous.
Encastrement

La découpe du plan de travail sera suivant le modèle de table de :
Dimension de
découpe
Type Larg.
1773 560
1774
750
1777
890
1778 810

La distance entre la table de cuisson et le mur doit être au minimum de 50mm.
 La table de cuisson est un appareil qui appartient à la classe de protection « Y ». Lors de
son encastrement, une paroi d'armoire haute ou un mur peut se trouver sur l'un des côtés
et sur la face arrière. Mais de l'autre côté, aucun meuble ni aucun appareil ne doit
être plus haut que le plan de cuisson.
 Les placages et revêtements des plans de travail doivent être réalisés en matériaux
résistant à la chaleur (100°C).
 Les baguettes de bord murales doivent être thermo résistantes.

Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger
le chant de la découpe, appliquer un vernis ou une colle spéciale.
 N'installer pas la table au dessus d'un four non ventilé ou d'un lave-vaisselle.
 Garantir entre le fond du caisson de l'appareil un
espace de 20 mm pour assurer une bonne
circulation
l'électronique.
 Si un tiroir se trouve sous le plan de cuisson, éviter
d'y ranger des objets inflammables (par exemple :
spray) et des objets non résistants à la chaleur.
 L'écart de sécurité entre la table de cuisson et la
hotte aspirante placée au-dessus d'elle doit respecter
les indications du fabricant de hottes. En cas
d'absence d'instructions respecter une distance
minimum de 760 mm.
 Le câble de raccordement ne doit être soumis, après
encastrement, à aucune contrainte mécanique,
comme par exemple du fait d'un tiroir.
Dimension de découpe
dite « à fleur »
Prof. Larg.
490 596
490 786
390 916
490 886
de l'air de
refroidissement
Coller le joint (2) sur le rebord de la
table à 2mm du bord externe, après
avoir ôté la feuille de protection (3).
Prof. Rayon Larg.
526 8 590
526 8 780
416 8 910
526 8 880
de
33
Dimension du verre
Prof. Ep.
520 4
520 4
410 4
520 4
