Manuels Connexes pour thomann Stairville splitter DMX et distributeur de courant
Sommaire des Matières pour thomann Stairville splitter DMX et distributeur de courant
- Page 1 LED Power & DMX Bar splitter DMX et distri- buteur de courant notice d'utilisation...
- Page 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Courriel : info@thomann.de Internet : www.thomann.de 08.03.2018, ID : 114791 (V3)
-
Page 3: Table Des Matières
Table des matières Table des matières Remarques générales..........................4 1.1 Informations complémentaires..................... 5 1.2 Symboles et mots-indicateurs....................... 6 Consignes de sécurité..........................8 Performances............................13 Installation et mise en service......................14 Connexions et éléments de commande..................16 Données techniques..........................18 Protection de l’environnement......................19 LED Power &... -
Page 4: Remarques Générales
Remarques générales Remarques générales La présente notice d’utilisation contient des remarques importantes à propos de l’utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d’une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l’appareil puissent la consulter. -
Page 5: Informations Complémentaires
Remarques générales 1.1 Informations complémentaires Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants : Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger. Recherche par mot- Utilisez dans la version électronique la fonction de recherche pour clé... -
Page 6: Symboles Et Mots-Indicateurs
Remarques générales 1.2 Symboles et mots-indicateurs Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation. Terme générique Signification DANGER ! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. - Page 7 Remarques générales Symbole d'avertissement Type de danger Avertissement en cas de tension électrique dangereuse. Avertissement en cas de charge suspendue. Avertissement en cas d'emplacement dangereux. LED Power & DMX Bar...
-
Page 8: Consignes De Sécurité
Consignes de sécurité Consignes de sécurité Utilisation conforme Cet appareil sert à la distribution de courant électrique et des signaux DMX sur plusieurs con- sommateurs. Toute autre utilisation, de même qu’une utilisation sous d’autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. - Page 9 Consignes de sécurité Sécurité DANGER ! Dangers pour les enfants Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d’étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires).
- Page 10 Consignes de sécurité DANGER ! Décharge électrique due aux tensions élevées circulant à l’intérieur de l’appareil Des pièces sous haute tension sont installées à l’intérieur de l’appareil. Ne démontez jamais les caches de protection. Les pièces à l’intérieur de l’appareil ne nécessitent aucun entretien de la part de l’utilisateur.
- Page 11 Consignes de sécurité REMARQUE ! Risque d’incendie Ne recouvrez jamais les fentes d’aération. Ne montez pas l’appareil à proximité directe d’une source de chaleur. Tenez l’appareil éloigné des flammes nues. REMARQUE ! Conditions d’utilisation L’appareil est conçu pour une utilisation en intérieur. Pour ne pas l’endommager, n’exposez jamais l’appareil à...
-
Page 12: Alimentation Électrique
Consignes de sécurité REMARQUE ! Alimentation électrique Avant de raccorder l’appareil, contrôlez si la tension indiquée sur l’appareil corres- pond à la tension de votre réseau d’alimentation local et si la prise de courant est équipée d’un disjoncteur différentiel. En cas de non-observation, l’appareil pour- rait être endommagé... -
Page 13: Performances

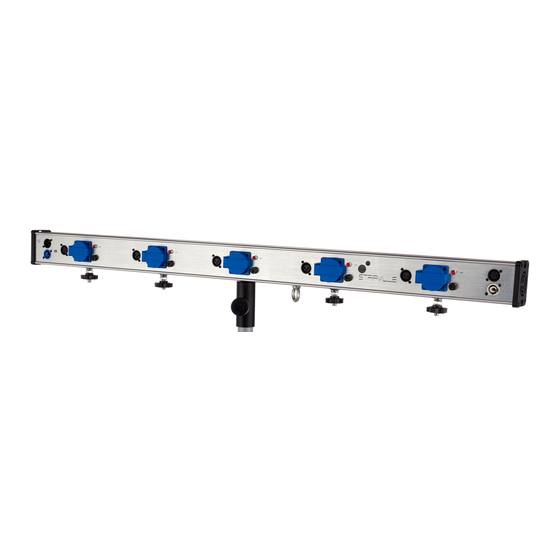

Performances Performances Traverse transversale pour la distribution de courant électrique et de signaux DMX sur jus- qu'à cinq projecteurs Toutes les entrées et sorties sur la face avant Entrées : – Prise d’entrée verrouillable (Power Twist) pour l’alimentation électrique – Prise d’entrée DMX Sorties : –... -
Page 14: Installation Et Mise En Service
Installation et mise en service Installation et mise en service Sortez l’appareil de son emballage et vérifiez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage afin de protéger l’appareil des secousses, de la poussière et de l’humidité... - Page 15 Installation et mise en service REMARQUE ! Utilisation de trépieds En cas de montage de l’appareil sur un trépied, veillez à ce qu’il soit stable et que le poids de l’appareil ne dépasse pas la capacité admissible du trépied. REMARQUE ! Risque de perturbations durant la transmission des données Afin de garantir un fonctionnement irréprochable, n’utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux.
-
Page 16: Connexions Et Éléments De Commande
Connexions et éléments de commande Connexions et éléments de commande 1 Entrée DMX. 2 Prise d’entrée verrouillable (Power Twist) pour l’alimentation électrique. splitter DMX et distributeur de courant... - Page 17 Connexions et éléments de commande 3 Sortie DMX. 4 Prise de terre. 5 Voyant LED de contrôle. S'allume lorsque le circuit électrique est ininterrompu. 6 Fusible faible intensité. 7 Bride de montage filetée pour fixer chaque projecteur. 8 Embase de fixation de l'appareil sur un trépied. 9 Œillet pour une corde de sécurité.
-
Page 18: Données Techniques
Données techniques Données techniques Alimentation 100 – 240 V 50/60 Hz Dimensions (l × H × P) 1210 mm × 80 mm × 60 mm Poids 3,3 kg splitter DMX et distributeur de courant... -
Page 19: Protection De L'environnement
Protection de l’environnement Protection de l’environnement Recyclage des emballages Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d’une élimination correcte des enveloppes en matière plas- tique et des emballages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu’ils soient recyclés. Tenez compte des remarques et des symboles sur l’emballage. -
Page 20: Remarques
Remarques splitter DMX et distributeur de courant... - Page 21 Remarques LED Power & DMX Bar...
- Page 22 Remarques splitter DMX et distributeur de courant...
- Page 24 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
