5.7 Communication MODBUS
Le coffret CTCF est esclave sur la liaison.
Communication TCP/IP - utiliser un câble Ethernet CAT5 avec connecteur RJ45 8 broches.
Adresse IP usine de l'automate = 192.168.0.2 - visualisation de l'adresse en cours en bas à droite de
l'écran par défaut.
Numéro de Port à renseigner : 502.

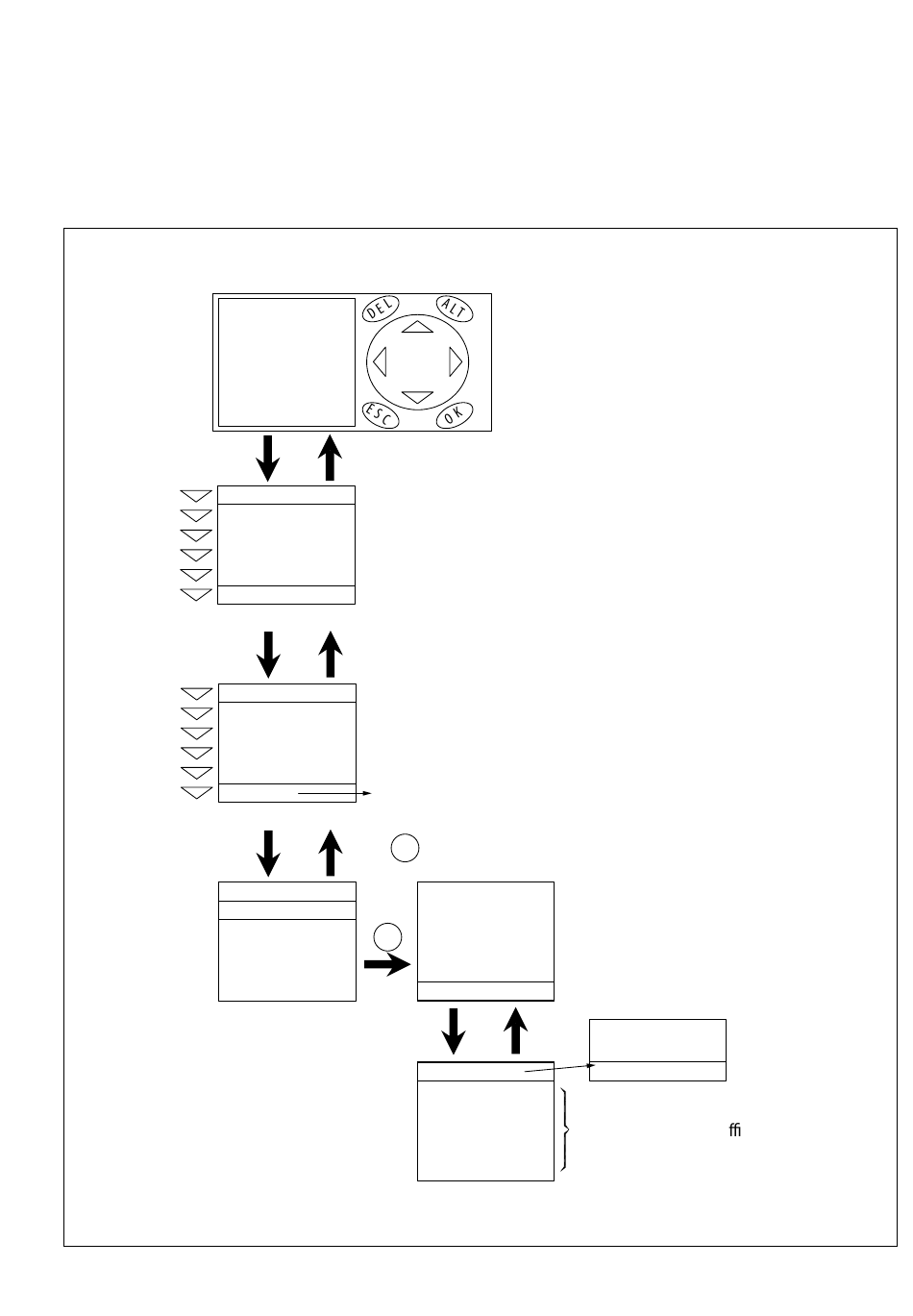

Configuration de l'adresse IP :
I . . . . 5678
RE I
VE 08 52
Q . . . .
OK
ARRET MARCH
PARAMETRES
REGLER HEURE
CARTE
INFORMATION
OPTIONS SYTEME
PROGRAMME
OK
SECURITE
SYSTEME
LANGUE MENUS
EFFACER PROG
NET
ETHERNET
MISE A JOUR
OK
STOP ?
OUI
NON
EOK
DC P
RUN
192 . 168 . 0 . 2
ESC
ESC
Le mot de passe peut être demandé
voir la partie «saisie du mot de passe»
NON
OK
OUI
OK
SECURITE
SYSTEME
LANGUE MENUS
EFFACER PROG
NET
ETHERNET
ESC
OK
ADRESS MODE
IP ADRESS
Adresse IP :
Sous masque : 255.255.255.0
SUBNET MASQK
GATEWAY ADDRESS
passerelle:
DNS SERVER
DNS :
18/20
AUTO IP
DHCP
STATIC IP
9
192.168.000.002
( CIDR-Su x: /24)
0.0.0.0
0.0.0.0
NT-508659-VORAX-ECO-210527
