Fig. 12: Comportement PNP
Sortie électronique statique
Nous recommandons de raccorder le détecteur OPTISWITCH
de telle façon que le circuit de commutation soit ouvert en cas
de signalisation de seuil atteint, de rupture de ligne ou de panne
(sécurité positive).
La sortie électronique statique est toujours représentée à l'état de
repos.
Sert à la commande directe de relais, contacteurs, vannes ma-
gnétiques, avertisseurs sonores ou lumineux etc. Ne doit pas
fonctionner sans charge intermédiaire, un branchement direct
au secteur détruit le préamplificateur. Ne convient pas à un bran-
chement à des entrées d'API à basse tension.
Après une coupure de charge, le courant de consommation pro-
pre descend en dessous de 1 mA de manière à obtenir une
coupure sûre du circuit des contacteurs dont le courant de main-
tien est plus faible que le courant propre de l'électronique circu-
lant en continu.
Si l'appareil OPTISWITCH est utilisé comme partie d'une sécurité
antidébordement selon WHG, respectez les réglementations de
l'agrément général de contrôle de construction.
1

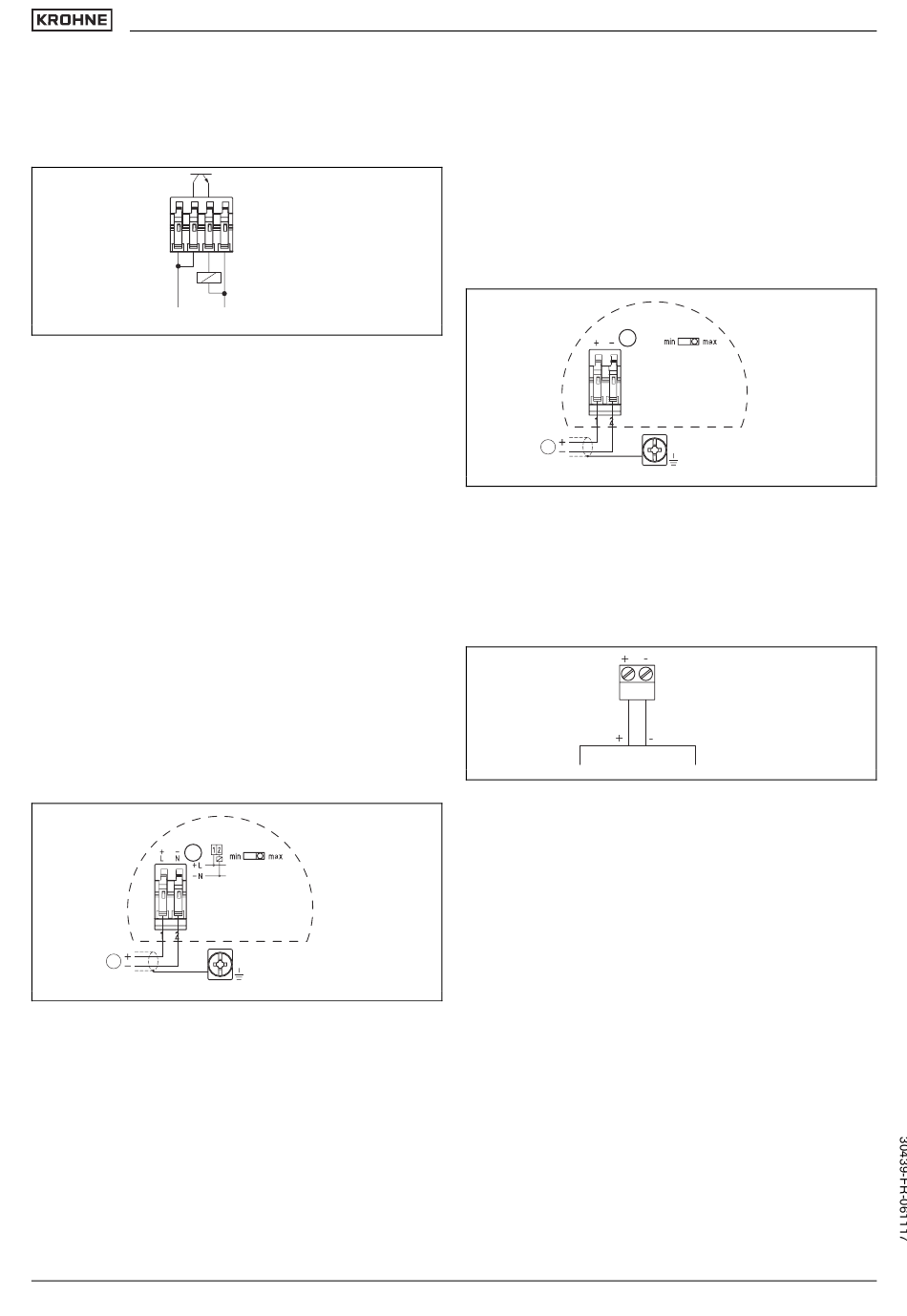

Fig. 13: Schéma de raccordement du boîtier à chambre unique
1 Blindage
Sortie bifilaire
Nous recommandons de raccorder le détecteur OPTISWITCH
de telle façon que le circuit de commutation soit ouvert en cas
de signalisation de seuil atteint, de rupture de ligne ou de panne
(sécurité positive).
Pour le raccordement à un transmetteur SU 501 idem Ex. Alimen-
tation de tension par le transmetteur raccordé. Vous trouverez de
plus amples informations au chapitre "Caractéristiques techni-
10
Branchement électrique
-
-
Vibration – Détection de niveau dans les solides en vrac/pulvérulents
ques" en "Annexe", les "Caractéristiques techniques Ex" sont
dans les "Consignes de sécurité" livrées avec l'appareil.
Consultez la notice de mise en service du transmetteur. Vous
trouverez la liste des transmetteurs appropriés au chapitre des
"Caractéristiques techniques".
1
Fig. 14: Schéma de raccordement du boîtier à chambre unique
1 Alimentation de tension
Sortie NAMUR
Pour le raccordement à un amplificateur-séparateur selon NA-
MUR (IEC 60947-5-6, EN 50227). Vous trouverez d'autres infor-
mations au chapitre des "Caractéristiques techniques".
1 2
Fig. 15: Schéma de raccordement du boîtier à chambre unique
