OPTISENS ORP 8500
4.1 Instructions de sécurité
Toute intervention sur le raccordement électrique ne doit s'effectuer que si l'alimentation est
coupée. Observez les caractéristiques de tension indiquées sur la plaque signalétique !
Respectez les règlements nationaux en vigueur pour le montage !
Respectez rigoureusement les règlements régionaux de protection de la santé et de la sécurité
du travail. Tout travail réalisé sur les composants électriques de l'appareil de mesure doit être
effectué uniquement par des spécialistes compétents.
Vérifiez à l'aide de la plaque signalétique si l'appareil correspond à votre commande. Vérifiez si
la tension d
4.2 Raccordement de la sonde au convertisseur de mesure
Toute intervention sur le raccordement électrique ne doit s'effectuer que si l'alimentation est
coupée. Observez les caractéristiques de tension indiquées sur la plaque signalétique !
Vérifiez à l'aide de la plaque signalétique si l'appareil correspond à votre commande. Vérifiez si
la tension d

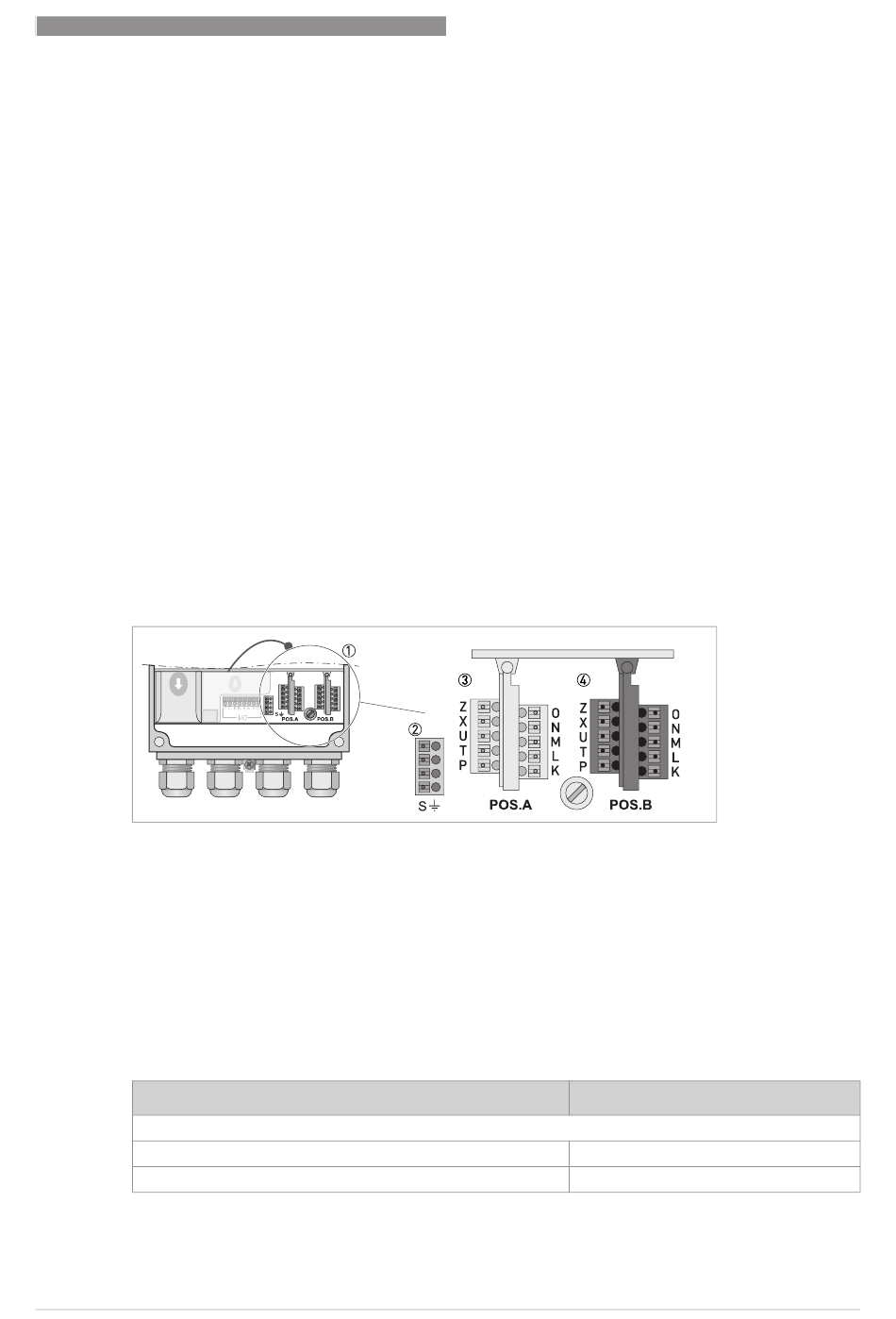

Figure 4-1: Bornes de raccordement de sonde sur la version double canal du MAC 100
1 Bornes de raccordement de sonde
2 Bornier S (conducteur de protection)
3 Bornier Pos. A : bornes pour sonde et température
4 Bornier Pos. B : bornes pour sonde et température
Le raccordement de la sonde de Redox au convertisseur de mesure s'effectue avec un câble
coaxial.
En cas de commande de la version à un canal, seule l'interface « Pos.A » est disponible. Dans la
version à deux canaux, les interfaces « Pos.A » et « Pos.B » sont disponibles.
Fils
Fils
Fils
Fils
OPTISENS ORP 8500 avec câble coaxial (sans Pt100/1000 intégrée)
OPTISENS ORP 8500 avec câble coaxial (sans Pt100/1000 intégrée)
OPTISENS ORP 8500 avec câble coaxial (sans Pt100/1000 intégrée)
OPTISENS ORP 8500 avec câble coaxial (sans Pt100/1000 intégrée)
Blindage coaxial (rouge)
Âme coaxiale (transparente)
04/2018 - 4001933701 TD OPTISENS ORP 8500 R01 fr
alimentation indiquée sur la plaque signalétique est correcte.
'
alimentation indiquée sur la plaque signalétique est correcte.
'
RACCORDEMENT ÉLECTRIQUE
www.krohne.com
Bornier A ou B
Bornier A ou B
Bornier A ou B
Bornier A ou B
N (réf.)
O (pH/ORP)
