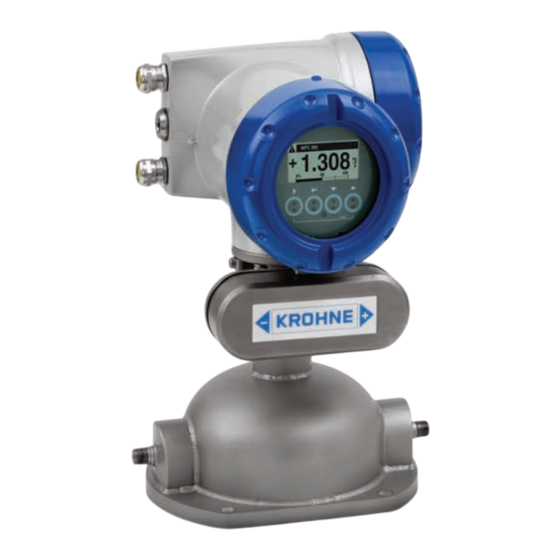

OPTIMASS 3000
OPTIMASS 3000
OPTIMASS 3000
OPTIMASS 3000
Capteur de mesure pour débit-masse
•
Premier choix pour les applications faible débit
•
Enveloppe secondaire résistante à la pression certifiée
•
Encombrement identique pour les trois tailles, en Hastelloy® ou en acier
inoxydable
La présente documentation n'est complète que si elle est utilisée avec la
documentation concernant le convertisseur de mesure.
© KROHNE 06/2010 - 4000968901 - TD OPTIMASS 3000 R07 fr
Notice technique
Notice technique
Notice technique
Notice technique

Publicité

Table des Matières
loading

Manuels Connexes pour KROHNE OPTIMASS 3000

Sommaire des Matières pour KROHNE OPTIMASS 3000

  • Page 1 Encombrement identique pour les trois tailles, en Hastelloy® ou en acier inoxydable La présente documentation n'est complète que si elle est utilisée avec la documentation concernant le convertisseur de mesure. © KROHNE 06/2010 - 4000968901 - TD OPTIMASS 3000 R07 fr...

  • Page 2: Table Des Matières

    3.4 Deux orifices de montage....................21 3.5 Montage horizontal......................22 3.6 Montage vertical ......................22 3.7 Vidange par écoulement gravitaire ................23 3.8 Ports de purge ........................ 24 4 Notes www.krohne.com 06/2010 - 4000968901 - TD OPTIMASS 3000 R07 fr...

  • Page 3: Avantages Particuliers

    L'OPTIMASS 3000 est une solution rentable de mesure de précision adaptée à toutes les applications à faible débit. Associé à la puissance du MFC 300, l'OPTIMASS 3000 fournit des mesures précises en termes de masse, de volume, de densité et de concentration.
  • Page 4 • Distribution de parfums et enrobage de précision pour l'industrie pharmaceutique • Injection et dosage de CO pour le secteur agroalimentaire • Odorisation du gaz naturel et du propane • Bancs d'essai pour moteurs dans l'industrie automobile www.krohne.com 06/2010 - 4000968901 - TD OPTIMASS 3000 R07 fr...

  • Page 5: Caractéristiques Et Options

    • Option de port de purge à titre de protection en cas de défaillance du tube de mesure • Le port de purge permet d'évacuer les produits chimiques dangereux en toute sécurité. 06/2010 - 4000968901 - TD OPTIMASS 3000 R07 fr www.krohne.com...

  • Page 6: Combinaisons De Capteur / Convertisseur De Mesure

    Un débitmètre massique simple tube en Z et effet Coriolis se compose d'un tube de mesure en Z simple (1), de deux bobines d'excitation (2) et de deux capteurs (3 et 4) positionnés de chaque côté des bobines d'excitation. www.krohne.com 06/2010 - 4000968901 - TD OPTIMASS 3000 R07 fr...
  • Page 7 Ce déphasage est directement proportionnel au débit massique. La mesure de la densité est réalisée en évaluant la fréquence de vibration et la mesure de la température est réalisée avec un capteur Pt500. 06/2010 - 4000968901 - TD OPTIMASS 3000 R07 fr www.krohne.com...

  • Page 8: Caractéristiques Techniques

    Effet sur le zéro des capteurs causé par un décalage de la pression de service Acier inoxydable/Hastelloy® 0,013 % du débit maximum pour 1 barg/0,0009 % du débit maximum pour 1 psig www.krohne.com 06/2010 - 4000968901 - TD OPTIMASS 3000 R07 fr...
  • Page 9 Contenu solide admissible (volume) Contacter le fabricant pour plus d'informations. Classe de protection (selon EN 60529) IP 67, NEMA 4X Conditions d'installation Conduites d'entrée Aucune requise Conduites de sortie Aucune requise 06/2010 - 4000968901 - TD OPTIMASS 3000 R07 fr www.krohne.com...
  • Page 10 Consulter les caractéristiques techniques du convertisseur concerné pour plus d'informations sur l'alimentation, la consommation, etc. Consulter les caractéristiques techniques du convertisseur concerné pour plus d'informations sur les options E/S (flux de données, protocoles, etc.). www.krohne.com 06/2010 - 4000968901 - TD OPTIMASS 3000 R07 fr...
  • Page 11 OPTIMASS 3000 / 3010C OPTIMASS 3000 / 3010C avec II 2 G Ex ib IIC T6…T1 OPTIMASS 3000 / 3010C OPTIMASS 3000 / 3010C chauffage/isolation II 2 D Ex ibD 21 T165 °C 06/2010 - 4000968901 - TD OPTIMASS 3000 R07 fr www.krohne.com...

  • Page 12: Précision De Mesure

    L'erreur de mesure provient des effets combinés de la stabilité du zéro et de la précision. Conditions de référence Produit Température +20 °C/+68 °F Pression de service 1 barg/14,5 psig www.krohne.com 06/2010 - 4000968901 - TD OPTIMASS 3000 R07 fr...

  • Page 13: Guide Pour Pression De Service Maximale

    X Température [°C] Y Pression [barg] ® 1 Tube de messure Hastelloy 2 Tube de mesure en acier inoxydable 316L 3 Enveloppe extérieure 06/2010 - 4000968901 - TD OPTIMASS 3000 R07 fr www.krohne.com...
  • Page 14 SUIVANT LA VALEUR LA PLUS BASSE. SUIVANT LA VALEUR LA PLUS BASSE. SUIVANT LA VALEUR LA PLUS BASSE. • Le fabricant recommande de remplacer les joints régulièrement afin d'assurer l'intégrité hygiénique du raccord. www.krohne.com 06/2010 - 4000968901 - TD OPTIMASS 3000 R07 fr...

  • Page 15: Dimensions Et Poids

    H/S 01 H/S 03 H/S 04 Aluminium (compact) 35,2 35,2 35,2 Acier inoxydable (compact) 48,62 48,62 48,62 Aluminium (à distance) 29,04 29,04 29,04 Acier inoxydable (à distance) 30,8 30,8 30,8 06/2010 - 4000968901 - TD OPTIMASS 3000 R07 fr www.krohne.com...

  • Page 16: Raccords Npt

    156/6,1 123,5/4,9 98,5/3,9 137/5,4 60/2,4 160/6,3 348/13,7 269/10,6 Diamètre intérieur du tube de mesure [mm] 2.4.2 Raccords NPT Type de raccord Dimension K [mm] [pouces] ¼¨ NPT(M) 256±3 10,1 ±0,1 www.krohne.com 06/2010 - 4000968901 - TD OPTIMASS 3000 R07 fr...

  • Page 17: Brides De Raccordement

    ASME150 286±3 11,3 ±0,1 ASME300 286±3 11,3 ±0,1 ASME600 295±3 11,6 ±0,1 DN15 PN40 286±3 11,3 ±0,1 DN15 PN63 295±3 11,6 ±0,1 15 A JIS 20 K 286±3 11,3 ±0,1 06/2010 - 4000968901 - TD OPTIMASS 3000 R07 fr www.krohne.com...

  • Page 18: Raccords Hygiéniques

    CARACTÉRISTIQUES TECHNIQUES OPTIMASS 3000 2.4.4 Raccords hygiéniques Type de raccord Dimension K [mm] [pouces] DN10 DIN32676 260±3 10,2 ±0,1 ½¨ Tri-clover 262±3 10,3 ±0,1 www.krohne.com 06/2010 - 4000968901 - TD OPTIMASS 3000 R07 fr...

  • Page 19: Version Avec Enveloppe De Réchauffage / Port De Purge

    CARACTÉRISTIQUES TECHNIQUES OPTIMASS 3000 2.4.5 Version avec enveloppe de réchauffage / port de purge Taille du débitmètre A [mm]/[pouces] 129 ±5,0 / 5,01 ±0,2 45º (environ) 45º ±6º 06/2010 - 4000968901 - TD OPTIMASS 3000 R07 fr www.krohne.com...

  • Page 20: Montage

    3.2 Inserts en plastique Figure 3-1: Inserts en plastique du socle Les quatre orifices de montage dans le socle du débitmètre sont équipés d'inserts en plastique. Ne pas retirer les inserts avant l'installation. www.krohne.com 06/2010 - 4000968901 - TD OPTIMASS 3000 R07 fr...

  • Page 21: Support Du Débitmètre

    1 Il est recommandé d'utiliser les QUATRE orifices de montage pour fixer le débitmètre. 2 Il est possible de fixer le débitmètre en utilisant uniquement deux des orifices de montage. 06/2010 - 4000968901 - TD OPTIMASS 3000 R07 fr www.krohne.com...

  • Page 22: Montage Horizontal

    Monter le débitmètre sur une surface ferme et solide. NE PAS monter le débitmètre à l'envers. 3.6 Montage vertical Figure 3-5: Direction d’écoulement vertical Si le débitmètre est monté verticalement, l'écoulement DOIT se faire vers le haut. www.krohne.com 06/2010 - 4000968901 - TD OPTIMASS 3000 R07 fr...

  • Page 23: Vidange Par Écoulement Gravitaire

    Angle de rotation (dans le sens des aiguilles d'une montre) Angle de rotation (dans le sens des aiguilles d'une montre) Angle de rotation (dans le sens des aiguilles d'une montre) 7º 13º 13º 06/2010 - 4000968901 - TD OPTIMASS 3000 R07 fr www.krohne.com...

  • Page 24: Ports De Purge

    NPT mâle afin de procéder à une évacuation en lieu sûr. • S'assurer que la flèche sur le disque de rupture pointe dans la direction opposée du débitmètre. www.krohne.com 06/2010 - 4000968901 - TD OPTIMASS 3000 R07 fr...

  • Page 25: Notes

    NOTES OPTIMASS 3000 06/2010 - 4000968901 - TD OPTIMASS 3000 R07 fr www.krohne.com...
  • Page 26 NOTES OPTIMASS 3000 www.krohne.com 06/2010 - 4000968901 - TD OPTIMASS 3000 R07 fr...
  • Page 27 NOTES OPTIMASS 3000 06/2010 - 4000968901 - TD OPTIMASS 3000 R07 fr www.krohne.com...
  • Page 28 Systèmes de mesure pour pétroliers de haute mer Siège social KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 D-47058 Duisburg (Allemagne) Tél. :+49 (0)203 301 0 Fax:+49 (0)203 301 10389 info@krohne.de Consultez notre site Internet pour la liste des contacts KROHNE : www.krohne.com...
