Sonde de Redox numérique pour l'industrie de l'eau et
des eaux usées
•
Sonde à technologie de convertisseur intégrée avec alimentation 2 fils par boucle
de courant
•
Fonction d'étalonnage hors ligne
•
Electrode en platine pur et membrane céramique
© KROHNE 06/2016 - 4002649703 - TD SMARTPAT ORP 1590 R04 fr
Notice technique
Notice technique
Notice technique
Notice technique
Publicité
Table des Matières
Manuels Connexes pour KROHNE SMARTPAT ORP 1590
Sommaire des Matières pour KROHNE SMARTPAT ORP 1590
- Page 1 • Sonde à technologie de convertisseur intégrée avec alimentation 2 fils par boucle de courant • Fonction d'étalonnage hors ligne • Electrode en platine pur et membrane céramique © KROHNE 06/2016 - 4002649703 - TD SMARTPAT ORP 1590 R04 fr...
-
Page 2: Table Des Matières
4.3 Raccordement du câble de sonde.................. 12 4.3.1 Schéma de raccordement..................... 13 5 Informations relatives à la commande 5.1 Code de commande ......................16 5.2 Consommables et accessoires ..................17 6 Notes www.krohne.com 06/2016 - 4002649703 - TD SMARTPAT ORP 1590 R04 fr... -
Page 3: Caractéristiques Produit

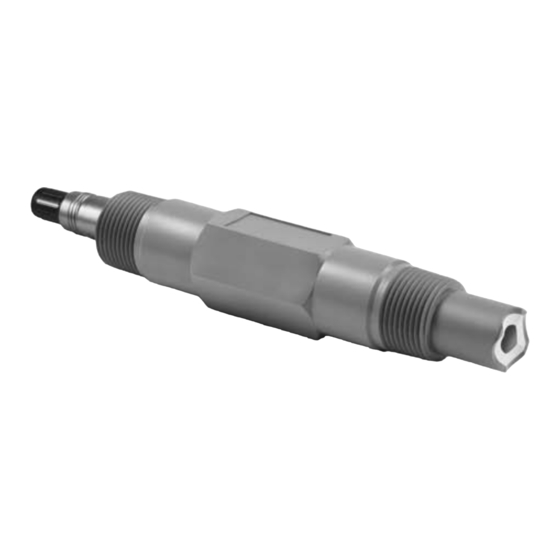

4...20 mA / ® protocole HART Le SMARTPAT ORP 1590 satisfait toutes les exigences de l'industrie de l'eau et des eaux usées. 1 Connecteur de câble VarioPin 2.0 (VP2) 2 corps en CPVC... -
Page 4: Points Forts
® ouverts des systèmes à bus de terrain - HART La sonde de ORP 1590 SMARTPAT est compatible avec les afficheurs par une boucle de courant à 2 fils. www.krohne.com 06/2016 - 4002649703 - TD SMARTPAT ORP 1590 R04 fr... -
Page 5: Mesure De Redox
Les valeurs mesurées peuvent être recalculées pour correspondre aux valeurs de la littérature basées sur une électrode de référence standard à l'hydrogène (ESH). 06/2016 - 4002649703 - TD SMARTPAT ORP 1590 R04 fr www.krohne.com... -
Page 6: Caractéristiques Techniques
Electrode de mesure Platine Tampon interne pH 7,0 Référence Deux chambres de référence remplies de gel KCl Membrane Céramique Tête de sonde Corps en laiton nickelé avec connecteur VP2 www.krohne.com 06/2016 - 4002649703 - TD SMARTPAT ORP 1590 R04 fr... -
Page 7: Raccordements Électriques
Selon EN 61326, NAMUR NE 21 électromagnétique : Directive CEM 2004/108/CE (valide jusqu'au 19/04/2016) ou Directive CEM 2014/30/UE (valide à partir du 20/04/2016) Contactez votre agence de vente locale pour plus d'informations. 06/2016 - 4002649703 - TD SMARTPAT ORP 1590 R04 fr www.krohne.com... -
Page 8: Dimensions
CARACTÉRISTIQUES TECHNIQUES SMARTPAT ORP 1590 2.2 Dimensions Figure 2-1: SMARTPAT ORP 1590 avec VP2 Dimensions [mm] Dimensions [pouce] Ø 33 Ø 1,3 3/4 - 14 NPT (mâle) 0,94 5,04 1,34 www.krohne.com 06/2016 - 4002649703 - TD SMARTPAT ORP 1590 R04 fr... -
Page 9: Montage
Le fabricant ne pourra être tenu responsable pour tout dommage dû à une utilisation incorrecte ou non conforme à l'emploi prévu. La sonde SMARTPAT ORP 1590 est conçue pour mesurer la valeur Redox dans les applications eau. 06/2016 - 4002649703 - TD SMARTPAT ORP 1590 R04 fr... -
Page 10: Préparation De L'installation
• Tirez doucement sur la coiffe de protection de la sonde 1. • Poser la sonde sur un tapis / tissu doux 2. • Conserver la coiffe de protection dans l'emballage d'origine 3. www.krohne.com 06/2016 - 4002649703 - TD SMARTPAT ORP 1590 R04 fr... -
Page 11: Montage De La Sonde
électrique entre la solution tampon interne et la surface de platine. Figure 3-2: Conditions de montage 1 Produit à mesurer 2 Ecart maxi de 75° par rapport à la position verticale 06/2016 - 4002649703 - TD SMARTPAT ORP 1590 R04 fr www.krohne.com... -
Page 12: Raccordement Électrique
8 mm...13 mm / 0,31"...0,51". En cas d'utilisation de câbles avec un diamètre plus important, il faudra remplacer les presse-étoupes du fabricant avec des presse-étoupes adéquats. La bonne étanchéité des presse-étoupes reste à la responsabilité de l'opérateur. www.krohne.com 06/2016 - 4002649703 - TD SMARTPAT ORP 1590 R04 fr... -
Page 13: Schéma De Raccordement
Display + (Affichage +) Loop - (boucle) w/o Display (sans Affichage) Display - (Affichage -) Loop + (Boucle +) Loop - (boucle) w/ Display (avec Affichage) Loop + [250Ω] (Boucle + [250Ω]) 06/2016 - 4002649703 - TD SMARTPAT ORP 1590 R04 fr www.krohne.com... - Page 14 Le SJB 200 W permet de communiquer avec la sonde par le biais d'un système HART portable. Consulter le manuel de référence du boîtier SJB 200 W pour plus d'informations. www.krohne.com 06/2016 - 4002649703 - TD SMARTPAT ORP 1590 R04 fr...
- Page 15 Sensor + (Sonde +) Sensor - (Sonde -) Sensor - (Sonde -) Loop - (Boucle -) Loop - (Boucle -) Loop + (Boucle +) Loop + [250Ω] (Boucle + [250Ω]) 06/2016 - 4002649703 - TD SMARTPAT ORP 1590 R04 fr www.krohne.com...
-
Page 16: Informations Relatives À La Commande
VP2 ; Corps : laiton nickelé Homologations Homologations Homologations Homologations Rien Documentation Documentation Documentation Documentation Rien Anglais Allemand Français Espagnol Italien Turque VGS U VGS U VGS U VGS U 4 4 4 4 www.krohne.com 06/2016 - 4002649703 - TD SMARTPAT ORP 1590 R04 fr... -
Page 17: Consommables Et Accessoires
Solution tampon Redox pour la vérification de la sonde Consommables Code de commande 250 ml 465 mV solution Redox XGA S 010061 250 ml 220 mV solution Redox XGA S 010065 06/2016 - 4002649703 - TD SMARTPAT ORP 1590 R04 fr www.krohne.com... -
Page 18: Notes
NOTES SMARTPAT ORP 1590 www.krohne.com 06/2016 - 4002649703 - TD SMARTPAT ORP 1590 R04 fr... - Page 19 NOTES SMARTPAT ORP 1590 06/2016 - 4002649703 - TD SMARTPAT ORP 1590 R04 fr www.krohne.com...
- Page 20 Analyse de process • Services Siège social KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Allemagne) Tél. : +49 203 301 0 Fax : +49 203 301 10389 info@krohne.com Consultez notre site Internet pour la liste des contacts KROHNE : www.krohne.com...
