OPTISENS ORP 8590
OPTISENS ORP 8590
OPTISENS ORP 8590
OPTISENS ORP 8590

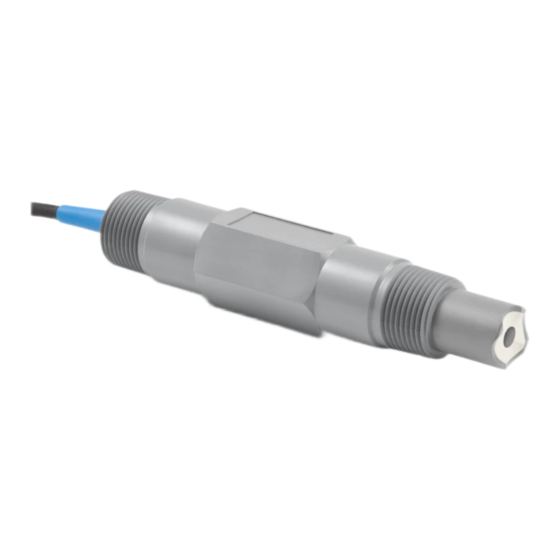

Sonde de Redox pour l'industrie de l'eau et des eaux
usées
•
Grande membrane céramique et Pt100 intégrée
•
Sonde de construction spéciale pour applications universelles
•
Coûts de maintenance réduits et longue durée de vie
La présente documentation n'est complète que si elle est utilisée avec la
documentation concernant le convertisseur de mesure.
© KROHNE 05/2015 - 4001934602 TD OPTISENS ORP 8590 R02 fr
Notice technique
Notice technique
Notice technique
Notice technique

Publicité

Table des Matières
loading

Manuels Connexes pour KROHNE OPTISENS ORP 8590

Sommaire des Matières pour KROHNE OPTISENS ORP 8590

  • Page 1 Sonde de construction spéciale pour applications universelles • Coûts de maintenance réduits et longue durée de vie La présente documentation n'est complète que si elle est utilisée avec la documentation concernant le convertisseur de mesure. © KROHNE 05/2015 - 4001934602 TD OPTISENS ORP 8590 R02 fr...

  • Page 2: Table Des Matières

    4.3 Raccordement du câble à la sonde au MAC 100............14 4.4 Raccordement de la sonde de température externe............. 15 5 Informations relatives à la commande 5.1 Code de commande ......................16 5.2 Accessoires........................18 6 Notes www.krohne.com 05/2015 - 4001934602 TD OPTISENS ORP 8590 R02 fr...

  • Page 3: Caractéristiques Produit

    1.1 Sonde de Redox pour les applications eau et eaux usées La sonde OPTISENS ORP 8590 se caractérise par sa conception standardisée, une manipulation simple et une longue durée de vie. En association avec le convertisseur de mesure MAC 100, elle permet de créer un système de mesure extrêmement fiable et économique qui convient à...

  • Page 4: Points Forts

    • Eaux usées industrielles • Eaux usées urbaines • Eau Applications • Eau potable / industrie agroalimentaire • Surveillance d'eau de surface et d'eaux usées • Surveillance d'eau de process www.krohne.com 05/2015 - 4001934602 TD OPTISENS ORP 8590 R02 fr...

  • Page 5: Conception Et Options

    3/4" NPT (mâle). L'électrode en platine de la sonde OPTISENS ORP 8590 permet une utilisation sur pratiquement toutes les applications eaux et eaux usées standards grâce à sa construction robuste.
  • Page 6 OPTISENS ORP 8590 : • Supports pour mesures de débit, série SENSOFIT FLOW 1000 • Supports d'immersion, série SENSOFIT IMM 2000 Pour plus d'informations, veuillez vous reporter aux notices techniques. www.krohne.com 05/2015 - 4001934602 TD OPTISENS ORP 8590 R02 fr...

  • Page 7: Mesure De Redox

    Les valeurs mesurées peuvent être recalculées pour correspondre aux valeurs de la littérature basées sur une électrode de référence standard à l'hydrogène (ESH). 05/2015 - 4001934602 TD OPTISENS ORP 8590 R02 fr www.krohne.com...

  • Page 8: Caractéristiques Techniques

    Env. 193 g / 0,43 lb Raccordement 3/4" (mâle) process Matériaux Tube de sonde CPVC Electrode de mesure Platine Tampon interne pH 7,0 Référence Deux chambres de référence remplies de gel KCl Membrane Céramique www.krohne.com 05/2015 - 4001934602 TD OPTISENS ORP 8590 R02 fr...

  • Page 9: Dimensions

    CARACTÉRISTIQUES TECHNIQUES OPTISENS ORP 8590 2.2 Dimensions Figure 2-1: Dimensions OPTISENS ORP 8590 Dimensions [mm] Dimensions [pouce] Ø 33 Ø 1,3 3/4" NPT (mâle) 23 / 44 0,91 / 1,73 5,04 05/2015 - 4001934602 TD OPTISENS ORP 8590 R02 fr www.krohne.com...

  • Page 10: Montage

    Le fabricant ne pourra être tenu responsable pour tout dommage dû à une utilisation incorrecte ou non conforme à l'emploi prévu. La sonde OPTISENS ORP 8590 est conçue pour mesurer la valeur Redox dans les applications eau. La sonde peut être raccordée au convertisseur de mesure MAC 100.

  • Page 11: Préparation De L'installation

    • Tirez doucement sur la coiffe de protection de la sonde 1. • Poser la sonde sur un tapis / tissu doux 2. • Conserver la coiffe de protection dans l'emballage d'origine 3. 05/2015 - 4001934602 TD OPTISENS ORP 8590 R02 fr www.krohne.com...

  • Page 12: Montage De La Sonde

    électrique entre la solution tampon interne et la surface du verre. Figure 3-2: Conditions de montage 1 Produit à mesurer 2 Ecart maxi de 75° par rapport à la position verticale www.krohne.com 05/2015 - 4001934602 TD OPTISENS ORP 8590 R02 fr...

  • Page 13: Raccordement Électrique

    • S'assurer que le câble et le connecteur de sonde sont totalement secs 1. • Visser le connecteur du câble 2 sur le connecteur 3 de la sonde et le serrer à la main. 05/2015 - 4001934602 TD OPTISENS ORP 8590 R02 fr www.krohne.com...

  • Page 14: Raccordement Du Câble À La Sonde Au Mac 100

    Bornier A ou B Fils Fils Bornier A ou B Bornier A ou B Noir (blindage coaxial interne) N (réf.) Transparent (âme coaxiale) O (pH / ORP) Blanc (Pt100) Rouge (Pt100) www.krohne.com 05/2015 - 4001934602 TD OPTISENS ORP 8590 R02 fr...

  • Page 15: Raccordement De La Sonde De Température Externe

    Raccorder une sonde externe Pt100 ou Pt1000 aux borniers Pos.A/B du convertisseur de mesure conformément aux schémas suivants : Figure 4-4: Raccordement d'une sonde température externe Pt100/1000 au convertisseur de mesure 1 Raccordement 2 fils 2 Raccordement 3 fils 05/2015 - 4001934602 TD OPTISENS ORP 8590 R02 fr www.krohne.com...

  • Page 16: Informations Relatives À La Commande

    Caractéristiques de la sonde Caractéristiques de la sonde Standard Option de sonde Option de sonde Option de sonde Option de sonde Pt 100 Report Report Report Report Suite en page suivante www.krohne.com 05/2015 - 4001934602 TD OPTISENS ORP 8590 R02 fr...
  • Page 17 Câbles en option Câbles en option Rien Embouts de câble Documentation Documentation Documentation Documentation Rien Anglais Allemand Français Espagnol VGA U VGA U VGA U VGA U 4 4 4 4 05/2015 - 4001934602 TD OPTISENS ORP 8590 R02 fr www.krohne.com...

  • Page 18: Accessoires

    XGA W 0 12221 militaire à 4 broches, 7,62 m / 25 ft. Câble OPTISENS PH/ORP-W-US-4P-33 pour connecteur XGA W 0 12261 militaire à 4 broches, 10 m / 33 ft. www.krohne.com 05/2015 - 4001934602 TD OPTISENS ORP 8590 R02 fr...

  • Page 19: Notes

    NOTES OPTISENS ORP 8590 05/2015 - 4001934602 TD OPTISENS ORP 8590 R02 fr www.krohne.com...
  • Page 20 Systèmes de mesure pour pétroliers de haute mer Siège social KROHNE Messtechnik GmbH Ludwig-Krohne-Straße 5 47058 Duisburg (Allemagne) Tél. :+49 203 301 0 Fax:+49 203 301 103 89 info@krohne.com Consultez notre site Internet pour la liste des contacts KROHNE : www.krohne.com...
