Modification de la position du panneau des connecteurs
Il est possible de retirer le panneau des connecteurs du panneau arrière pour l'installer sur
le panneau inférieur.
K Avant de procéder à la modification de la position, mettre l'appareil hors
tension.

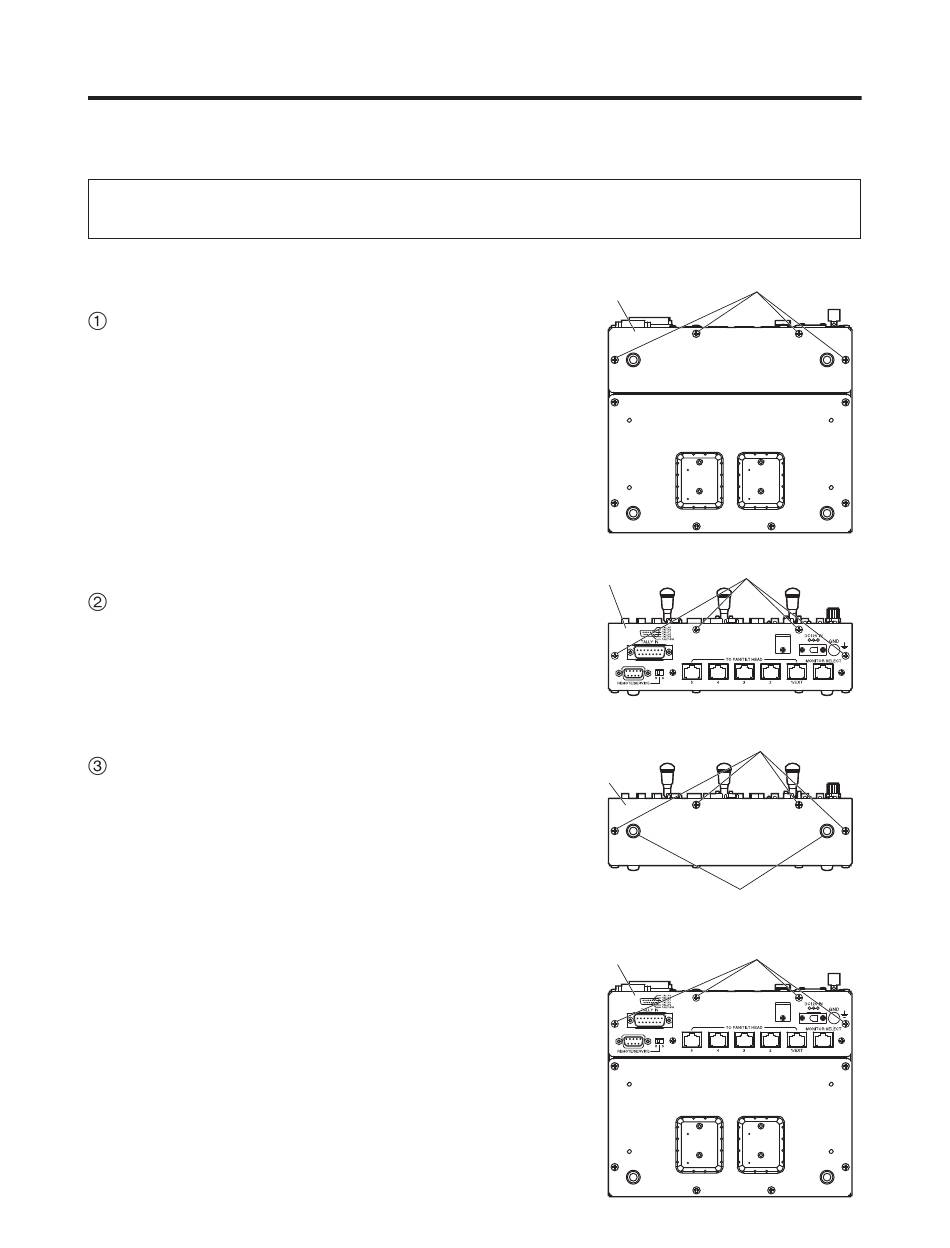

Retirer les quatre vis du panneau inférieur,
et retirer le panneau vierge.
Retirer les quatre vis du panneau arrière,
et retirer le panneau des connecteurs.
Fixer le panneau vierge au panneau arrière
à l'aide des vis.
Retirer les deux pieds en caoutchouc du
panneau vierge.
Fixer le panneau des connecteurs au
panneau inférieur à l'aide des vis.
Retirer le
panneau vierge.
Retirer le panneau
des connecteurs.
Panneau vierge
Panneau des
connecteurs
39 (F)
VisV4 (panneau inférieur)
VisV4 (panneau arrière)
VisV4 (panneau arrière)
Retirer les deux pieds en
caoutchouc.
VisV4 (panneau inférieur)
