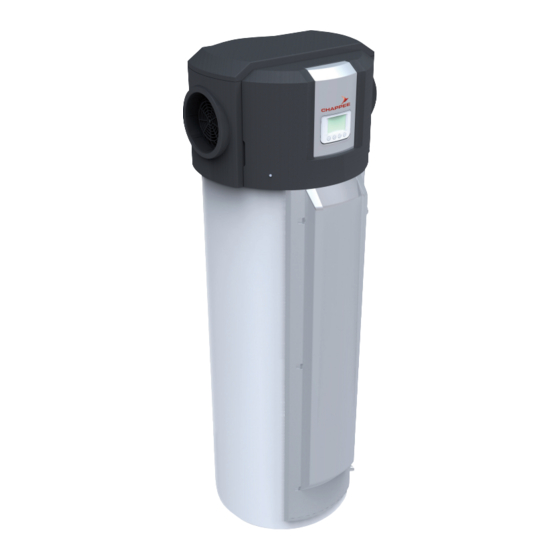

Chappee TD 200E Notice D'utilisation
Masquer les pouces
Voir aussi pour TD 200E:
- Notice d'installation, d'utilisation et d'entretien (25 pages) ,
- Notice d'installation et d'entretien (72 pages)
Manuels Connexes pour Chappee TD 200E
Sommaire des Matières pour Chappee TD 200E
- Page 1 Belgique Chauffe-eau thermodynamique TD 200E TD 300E TD 300EH Notice d’utilisation 7605327-001-01...
-
Page 2: Table Des Matières
Sommaire Introduction ....................4 Symboles utilisés ..........4 Abréviations ............4 Généralités ............5 1.3.1 Responsabilité du fabricant ........5 1.3.2 Responsabilité de l’installateur ........5 1.3.3 Responsabilité de l’utilisateur ........5 Homologations ............6 1.4.1 Certifications ............6 1.4.2 Directive 97/23/CE ..........6 1.4.3 Test en sortie d’usine ..........6 Consignes de sécurité... - Page 3 Sommaire Affichage des valeurs mesurées .......15 4.2.1 Menu mesures ............15 4.2.2 Compteurs .............16 Modifier les réglages ..........17 4.3.1 Choix du mode de fonctionnement .......17 4.3.2 Programmer une absence prolongée (Vacances) ............18 4.3.3 Régler l’heure et la date ........18 4.3.4 Modifier un programme horaire ......19 4.3.5 Modifier les paramètres de production d’eau chaude sanitaire ..............20...
- Page 4 04/03/2013 - 7605327-001-01...
-
Page 5: Introduction
TD 200E TD 300E TD 300EH 1. Introduction Introduction Symboles utilisés Dans cette notice, différents niveaux de danger sont utilisés pour attirer l’attention sur des indications particulières. Nous souhaitons ainsi assurer la sécurité de l’utilisateur, éviter tout problème et garantir le bon fonctionnement de l’appareil. -
Page 6: Généralités
1. Introduction TD 200E TD 300E TD 300EH Généralités 1.3.1. Responsabilité du fabricant Nos produits sont fabriqués dans le respect des exigences des différentes directives européennes applicables. Ils sont de ce fait livrés avec le marquage [ et tous les documents nécessaires. -
Page 7: Homologations
TD 200E TD 300E TD 300EH 1. Introduction Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites ou des personnes dénuées d’expérience ou de connaissances, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou... -
Page 8: Consignes De Sécurité Et Recommandations
2. Consignes de sécurité et recommandations TD 200E TD 300E TD 300EH Consignes de sécurité et recommandations Consignes de sécurité DANGER En cas d’émanations de fumées ou de fuite de fluide frigorigène : Ne pas utiliser de flamme nue, ne pas fumer, ne pas actionner de contacts ou interrupteurs électriques... -
Page 9: Fiche De Données De Sécurité : Fluide Frigorigène R-134A
TD 200E TD 300E TD 300EH 2. Consignes de sécurité et recommandations Fiche de données de sécurité : Fluide frigorigène R-134a 2.3.1. Identification du produit 4 Nom du produit : R-134a 2.3.2. Identification des dangers 4 Effets néfastes sur la santé : - Les vapeurs sont plus lourdes que l’air et peuvent provoquer... -
Page 10: En Cas De Dispersion Accidentelle
2. Consignes de sécurité et recommandations TD 200E TD 300E TD 300EH 4 Agents d’extinction non appropriés : Aucun, à notre connaissance. En cas d’incendie à proximité, utiliser les agents d’extinction adaptés. 4 Risques spécifiques : - Elévation de pression. -
Page 11: Considérations Relatives À L'élimination
TD 200E TD 300E TD 300EH 2. Consignes de sécurité et recommandations 4 Hygiène industrielle : Ne pas boire, manger ou fumer sur le lieu de travail. 2.3.9. Considérations relatives à l’élimination 4 Déchets de produit : Consulter le fabricant ou le fournisseur pour des informations relatives à... -
Page 12: Description
3. Description TD 200E TD 300E TD 300EH Description Principe de fonctionnement Le chauffe-eau thermodynamique utilise l’air ambiant non chauffé ou l’air extérieur pour la préparation de l’ECS. Le circuit frigorifique est un circuit fermé, dans lequel le fluide frigorigène R-134a joue le rôle d’un vecteur d’énergie. -
Page 13: Description De L'afficheur
TD 200E TD 300E TD 300EH 3. Description 3.2.2. Description de l’afficheur Quantité d’eau chaude sanitaire disponible (En fonction de la consigne réglée) Réglage des paramètres Alarme Période Confort active ou Programmation horloge Affichage de la date (jour:mois) ou de l’heure... -
Page 14: Indicateur Du Volume D'eau Disponible
3. Description TD 200E TD 300E TD 300EH n Indicateur du volume d’eau disponible Lors d’une production d’eau chaude sanitaire, l’afficheur indique le nombre de bains disponibles et le niveau de remplissage de la cuve (quantité d’eau chaude disponible). 4 Le nombre de bains se calcule à partir d’une température eau chaude sanitaire de 40 °C. - Page 15 TD 200E TD 300E TD 300EH 3. Description 04/03/2013 - 7605327-001-01...
-
Page 16: Utilisation De L'appareil
4. Utilisation de l’appareil TD 200E TD 300E TD 300EH Utilisation de l’appareil Mise en service de l’appareil 4.1.1. Première mise en service ATTENTION Seul un professionnel qualifié peut effectuer la première mise en service. Effectuer les opérations de mise en service selon l’ordre suivant : 1. -
Page 17: Compteurs
TD 200E TD 300E TD 300EH 4. Utilisation de l’appareil Paramètres Description Unité St Su Etat - Sous-état de fonctionnement de la séquence de la régulation Point de consigne appoint °C SP 1 Point de consigne compresseur °C SP 2 4.2.2. -
Page 18: Modifier Les Réglages
4. Utilisation de l’appareil TD 200E TD 300E TD 300EH 4. Valider avec la touche MODE B . 5. Pour revenir à l’affichage principal, appuyer sur la touche MENU. MODE MENU C004187-A Modifier les réglages 4.3.1. Choix du mode de fonctionnement Le mode de fonctionnement est indiqué... -
Page 19: Programmer Une Absence Prolongée (Vacances)
TD 200E TD 300E TD 300EH 4. Utilisation de l’appareil 4.3.2. Programmer une absence prolongée (Vacances) 1. Appuyer 4 fois sur la touche MODE. Le symbole > C s’affiche. MODE MENU C003410-B 2. Programmer le nombre de jours de vacances à l’aide des touches ( et ) . -
Page 20: Passage Automatique À L'heure D'été
4. Utilisation de l’appareil TD 200E TD 300E TD 300EH 8. Procéder de la même façon pour régler le jour, le mois et l’année. 9. Valider avec la touche MODE B . 10.Pour quitter ce menu, appuyer sur la touche MODE B . -
Page 21: Modifier Les Paramètres De Production D'eau Chaude Sanitaire
TD 200E TD 300E TD 300EH 4. Utilisation de l’appareil 4. - Pour avoir une programmation horaire identique pour tous les jours de la semaine, appuyer sur la touche MODE B . - Pour avoir une programmation horaire différente selon le jour de la semaine, appuyer sur les touches ( et ) pour sélectionner le... -
Page 22: Retour Aux Réglages D'usine
4. Utilisation de l’appareil TD 200E TD 300E TD 300EH 4. Utiliser les touches ( et ) pour passer d’un paramètre à l’autre. 5. Pour modifier un paramètre, appuyer sur la touche MODE B . 6. Régler la valeur souhaitée à l’aide des touches ( ou ) . -
Page 23: Arrêt De L'installation
TD 200E TD 300E TD 300EH 4. Utilisation de l’appareil 2. Appuyer sur la touche MODE B pour revenir au réglage usine de tous les paramètres. MODE MENU C004193-A Arrêt de l’installation ATTENTION Eviter de mettre l’appareil hors tension afin d’assurer la protection contre la corrosion. -
Page 24: Contrôle Et Entretien
5. Contrôle et entretien TD 200E TD 300E TD 300EH Contrôle et entretien Consignes générales ATTENTION L’installation et l’entretien de l’appareil doivent être effectués par un professionnel attesté conformément aux textes réglementaires et règles de l’art en vigueur. Les opérations d’entretien sont importantes pour les raisons... -
Page 25: En Cas De Dérangement
TD 200E TD 300E TD 300EH 6. En cas de dérangement En cas de dérangement Messages (Code de type bxx ou Exx) 6.1.1. Messages (Code de type bXX) En cas de dérangement, le tableau de commande affiche un message et un code correspondant. -
Page 26: Messages (Code De Type Exx)
6. En cas de dérangement TD 200E TD 300E TD 300EH Code Description Vérification / solution B32 L’anode à courant imposé est en circuit ouvert. Contacter le professionnel assurant la maintenance de l’appareil. B33 L’anode à courant imposé est en court-circuit. -
Page 27: Historique Des Messages Et Des Défauts
TD 200E TD 300E TD 300EH 6. En cas de dérangement Historique des messages et des défauts Le menu Er bL 6 permet de consulter les 16 derniers messages et les 16 derniers défauts affichés par le tableau de commande. -
Page 28: Remise À Zéro De L'historique Des Erreurs Et Des Blocages
6. En cas de dérangement TD 200E TD 300E TD 300EH 3. - Appuyer sur la touche MODE ( B ) pour accéder aux détails du blocage. - Utiliser les touches ( et ) pour parcourir la liste des blocages. -
Page 29: Caractéristiques Techniques
TD 200E TD 300E TD 300EH 7. Caractéristiques techniques Caractéristiques techniques Caractéristiques techniques 7.1.1. Caractéristiques de l’appareil Modèle TD 300 E TD 300 EH TD 200 E Capacité litres Puissance (PAC) à 15 °C Air 1700 1700 1700 Puissance électrique absorbée (PAC) 2.94... -
Page 30: Garanties
8. Garanties TD 200E TD 300E TD 300EH Garanties Généralités Vous venez d’acquérir l’un de nos appareils et nous vous remercions de la confiance que vous nous avez ainsi témoignée. Nous nous permettons d’attirer votre attention sur le fait que votre appareil gardera d’autant plus ses qualités premières qu’il sera vérifié... - Page 31 TD 200E TD 300E TD 300EH 8. Garanties Les sous-ensembles, tels que moteurs, pompes, vannes électriques, etc…, ne sont garantis que s’ils n’ont jamais été démontés. Les droits établis par la directive européenne 99/44/CEE, transposée par le décret législatif N° 24 du 2 février 2002 publiée sur le J.O. N°...
