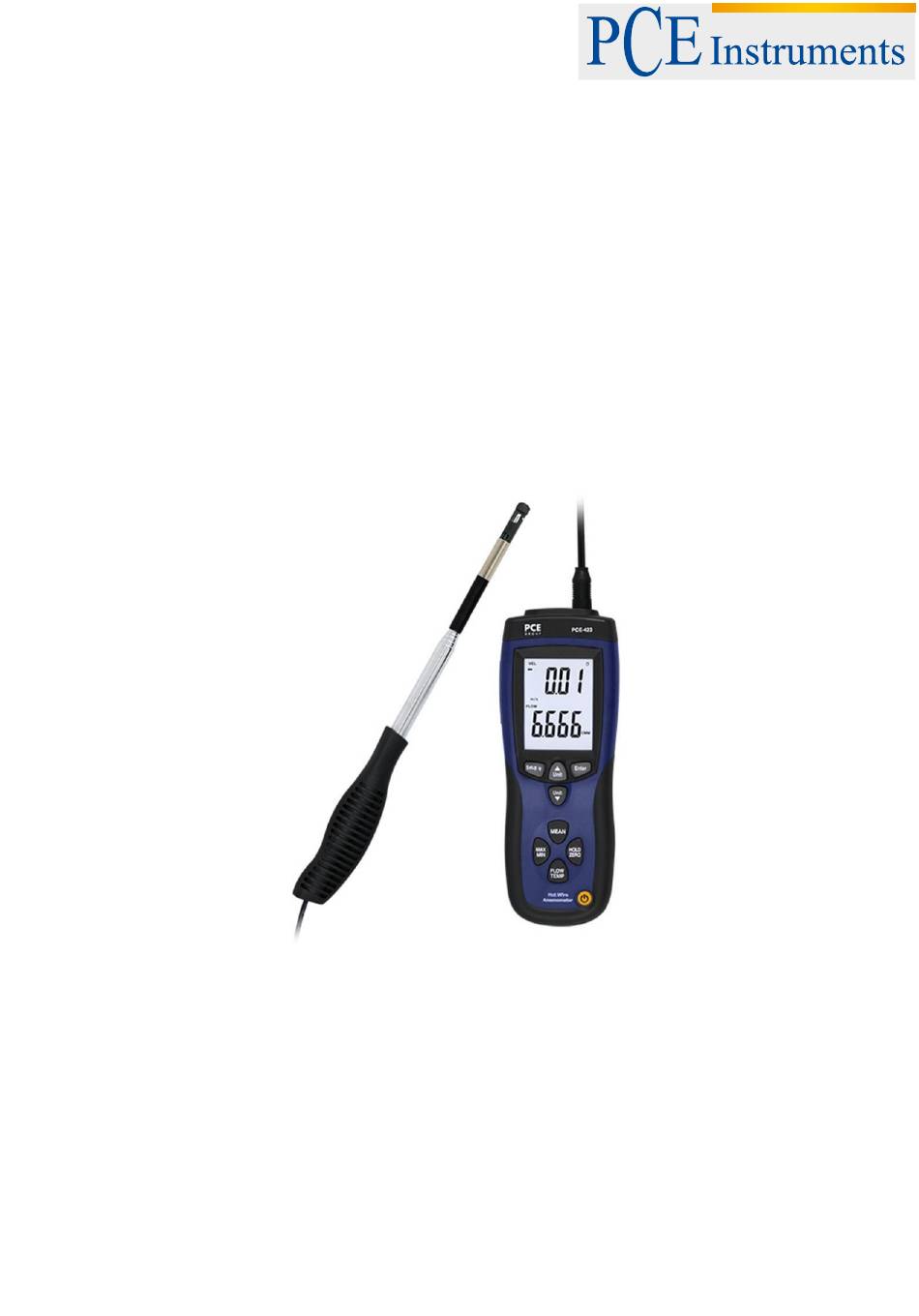

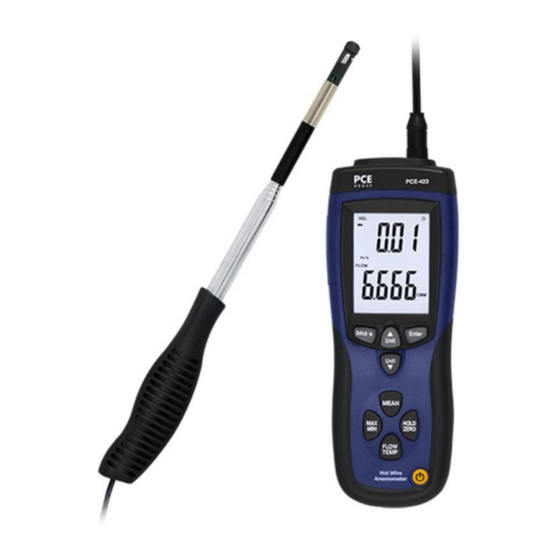

- Page 1 PCE Instruments France EURL 76, Rue de la Plaine des Bouchers 67100 Strasbourg France Téléphone: +33 (0) 972 3537 17 Numéro de fax: +33 (0) 972 3537 18 info@pce-france.fr www.pce-instruments.com/french Notice d’emploi Anémomètre à fil thermique PCE-423 Version 1.1 28.09.2011...
-
Page 2: Table Des Matières
Notice d’emploi www.pce-france.fr Table des matières Equipement.........................3 Spécifications… ......................3 Description de l’appareil....................4 Ecran ..........................5 Réglages (Setup) ......................6 Usage .........................8 Logiciel........................10 Recyclage........................11... -
Page 3: Equipement
Notice d’emploi Equipement L’anémomètre à fil thermique se distingue par sa bonne relation qualité / prix. Cet anémomètre est à haute résolution pour être utilisé dans différentes applications. Cet anémomètre fait partie de l’équipement de base d’un technicien de l’air pour régler et contrôler les installations de ventilation. Les point suivants se détachent: Il mesure la vitesse de l’air et la température Parfait pour des vitesse d’air basses... -
Page 4: Description De L'appareil
Notice d’emploi 3 Description de l’appareil l’appareil s’allume. La durée d’échauffement du capteur est d’environ 5 Avec la touche secondes. Puis la valeur de mesure apparaît sur l’écran, „----„ apparaît quand il n’existe pas de valeurs de mesure. l’appareil s’éteint aussi. Avec la touche la valeur de mesure est maintenue (fonction Hold), les fonctions s’éteignent ou Avec la touche... -
Page 5: Ecran
Notice d’emploi Ecran Indicateur pour la basse tension de la batterie Indication principale: vitesse du flux de l’air, données gardées ou temps Unité (m/s; ft/min; km/h; MPH; nœuds) Indication secondaire paramètres Indication secondaire valeur de mesure Indicateurs d’enregistrement (REC), valeur maximum (MAX) ou minimum (MIN) Symbole pour le calcul de la valeur moyenne par un nombre défini de valeurs de mesure Valeur moyenne Symbole pour le calcul de la valeur moyenne par un temps défini... -
Page 6: Réglages (Setup)
Notice d’emploi 5 Réglages (Setup) Le menu de réglages (Setup) sert au réglage des unités, la zone de la section transversale, … Les valeurs sont gardées dans le mesureur. Options de réglage Options Choix du menu Réglages 1. Sélection de l’unité de section Réglage de l’unité... -
Page 7: Fonction D'arrêt Automatique
Notice d’emploi 2. Modification de la zone de la section transversale jusqu’à ce que sur l’écran Dans le menu des réglages, appuyez sur la touche "AREA", l’unité et la zone (Fig 3). apparaisse Sélectionnez avec la touche , les chiffres commencent à clignoter. Avec les touches , mettez le point décimal et confirmez-le avec la touche . -
Page 8: Usage
Notice d’emploi Usage Connectez le capteur à l’appareil. Faites attention aux marques de la prise et du connecteur. Allumez l’appareil. La durée d’échauffement commence. Pour cela, il y a un compteur à rebours. Sélectionnez l’unité pour la vitesse du flux de l’air et l’unité pour la température. Avec la touche Vous pouvez sélectionnez l’unité... - Page 9 Notice d’emploi Du côté supérieur du capteur se trouvent des flèches pour la direction du flux. Ces flèches doivent coïncider exactement avec la direction du flux (Fig. 4).Vous pouvez alors lire la vitesse du flux de l’air dans l’indication principale, et la température dans l’indication secondaire. Calcul de la valeur moyenne par plusieurs points de mesure , dans la partie inférieure de l’écran est indiquée la valeur de mesure actuelle.
-
Page 10: Logiciel
Notice d’emploi Fonction Hold pour maintenir la valeur de mesure, sur l’écran apparaît „Hold“. Appuyez à nouveau Appuyez sur la touche sur la touche pour sortir de la fonction. Fonctions MÍN. / MÁX. pour voir les valeurs maximum et minimum sur l’écran. Lors de la première pulsation Appuyez sur la touche de la touche , la valeur minimum est fixée, en appuyant à... -
Page 11: Recyclage
Dans ce line vous aurez une liste des systèmes de régulation et de contrôle: http://www.pce-france.fr/systemes-regulation-controle.htm Dans ce lien vous aurez une liste de balances: http://www.pce-france.fr/balances.htm ATTENTION: “Cet appareil ne possède pas de protection ATEX, il ne doit donc pas être utilisé dans des atmosphères potentiellement explosives (poudre, gaz inflammables).” PCE Instruments...
