Manuels Connexes pour Electro-Voice EVID-C44
Sommaire des Matières pour Electro-Voice EVID-C44

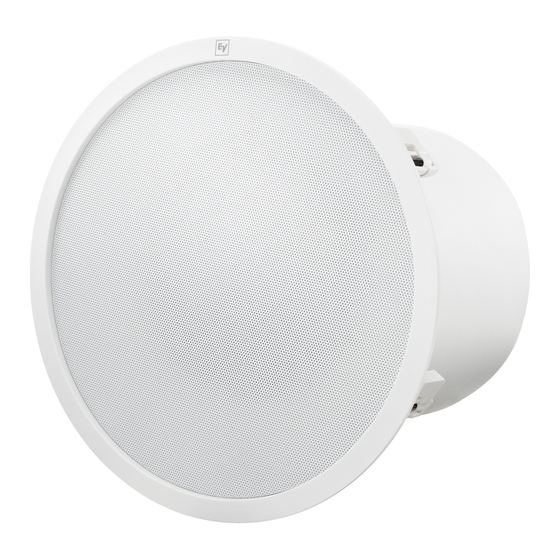

- Page 1 Système de haut-parleurs EVID Compact Sound EVID-C44, EVID-C2.1, EVID-40C, EVID-S44, EVID-S44W, EVID-2.1, EVID-2.1W, EVID-40S, and EVID-40SW fr | Installation Manual...
-
Page 3: Table Des Matières
Caisson de basse pour montage en surface stéréo 8 ohms uniquement Dépannage Caractéristiques techniques Haut-parleurs pour montage au plafond 7.1.1 Réponse en fréquence Haut-parleurs pour montage en surface 7.2.1 Réponse en fréquence Electro-Voice Installation Manual 2015.12 | 07 | F.01U.310.295... -
Page 4: Sécurité
L'utilisateur est tenu de s'assurer que le mur, plafond ou structure prévu est capable de supporter le poids de tous les objets suspendus. Electro-Voice ne pourra pas être tenu responsable pour l'utilisation de matériel non approuvé pour la suspension des haut-parleurs. - Page 5 Directive européenne sur les déchets d'équipements électriques et électroniques). Pour vous débarrasser des dispositifs électriques et électroniques anciens, vous devez utiliser les systèmes de retour et de collecte mis en place dans le pays. Electro-Voice Installation Manual 2015.12 | 07 | F.01U.310.295...
-
Page 6: Introduction
Design élégant du caisson de basse avec grille complète. Il peut être installé n'importe où, inutile de le cacher ! ▪ Fonctionnement stéréo avec connexions audio 8 ohms. ▪ Support de montage mural rapide par glissement inclus. ▪ Disponible en finition noire ou blanche. 2015.12 | 07 | F.01U.310.295 Installation Manual Electro-Voice... -
Page 7: Vue D'ensemble Du Système
Principaux composants inclus dans la boîte pour le caisson de basse EVID 40C pour montage au plafond : Élément Quantité Description Caisson de basse EVID 40C pour montage au plafond Rails de dalle Support d'anneau de montage en C Grille Electro-Voice Installation Manual 2015.12 | 07 | F.01U.310.295... - Page 8 Supports de montage du haut-parleur Fiche technique d'ingénierie Vis cylindriques à six pans M6 Vis cylindriques M5 Connecteurs à vis Clé hexagonale Tableau 3.3: Haut-parleur satellite pour montage en surface (1 boîte) 2015.12 | 07 | F.01U.310.295 Installation Manual Electro-Voice...
- Page 9 Caisson de basse EVID 40S pour montage en surface Support mural, pré-assemblé Guide d'installation Vis cylindriques à six pans M6 Pieds en caoutchouc Clé hexagonale Tableau 3.4: Caisson de basse pour montage en surface Figure 3.4: Composants en kit Electro-Voice Installation Manual 2015.12 | 07 | F.01U.310.295...
-
Page 10: Fiche Produit
Système de haut-parleurs EVID Compact Sound Fiche produit Haut-parleurs pour montage au plafond Figure 3.5: Fiche produit du modèle EVID C2.1 Figure 3.6: Fiche produit du modèle EVID 40C 2015.12 | 07 | F.01U.310.295 Installation Manual Electro-Voice... - Page 11 Haut-parleurs pour montage en surface Figure 3.7: Fiche produit du modèle EVID 2.1 Figure 3.8: Fiche produit du modèle EVID 40S Electro-Voice Installation Manual 2015.12 | 07 | F.01U.310.295...
-
Page 12: Dimensions
Système de haut-parleurs EVID Compact Sound Dimensions Haut-parleurs pour montage au plafond Figure 3.9: Dimensions du modèle EVID C2.1 Figure 3.10: Dimensions du modèle EVID 40C 2015.12 | 07 | F.01U.310.295 Installation Manual Electro-Voice... - Page 13 Figure 3.12: Dimensions du modèle EVID 40S et du support de montage Remarque! Les schémas du support de fixation ne sont pas à l'échelle. La taille des schémas ont été augmentées pour une meilleure lisibilité. Electro-Voice Installation Manual 2015.12 | 07 | F.01U.310.295...
-
Page 14: Installation
Installation d'un haut-parleur satellite pour montage au plafond Pour installer un haut-parleur satellite pour montage au plafond, procédez comme suit : Tracez le gabarit de la découpe. Découpez le trou. Fixez l'anneau en C. 2015.12 | 07 | F.01U.310.295 Installation Manual Electro-Voice... - Page 15 Serrez les deux (2) vis afin de fixer la bride de la gaine. Fixez le câble de sécurité. Le câble de sécurité doit être installé avec un jeu minimal de 3 pouces ou 76,2mm. Electro-Voice Installation Manual 2015.12 | 07 | F.01U.310.295...
- Page 16 Système de haut-parleurs EVID Compact Sound Poussez le haut-parleur dans le plafond. Serrez les pattes de montage. 10. Fixez la grille. 11. L'installation est terminée. Pour plus d'informations, voir Sécurité. 2015.12 | 07 | F.01U.310.295 Installation Manual Electro-Voice...
-
Page 17: Installation Du Caisson De Basse Pour Montage Au Plafond
Installation d'un caisson de basse pour montage au plafond Pour installer un caisson de basse pour montage au plafond, procédez comme suit : Tracez le gabarit de la découpe. Découpez le trou. Fixez les rails à l'anneau en C. Electro-Voice Installation Manual 2015.12 | 07 | F.01U.310.295... - Page 18 Système de haut-parleurs EVID Compact Sound Fixez le câble de sécurité à la patte de support secondaire. Faites passer les câbles à travers le plafond jusqu'à la bride de la gaine. Connectez les câbles aux connecteurs Phoenix. 2015.12 | 07 | F.01U.310.295 Installation Manual Electro-Voice...
- Page 19 Branchez le connecteur Phoenix sur la prise. Serrez les deux (2) vis afin de fixer la bride de la gaine. Poussez le haut-parleur dans le plafond. Electro-Voice Installation Manual 2015.12 | 07 | F.01U.310.295...
- Page 20 12. Fixez la ligne de soutien secondaire à la structure. Le câble de sécurité doit être installé avec un jeu minimal de 3 pouces ou 76,2 mm. 13. L'installation est terminée. Pour plus d'informations, voir Sécurité. 2015.12 | 07 | F.01U.310.295 Installation Manual Electro-Voice...
-
Page 21: Haut-Parleurs Pour Montage En Surface
Placez le support du haut-parleur sur le support mural. À l'aide de la clé hexagonale (fournie), serrez la vis cylindrique à six pans M6 pour fixer le support du haut-parleur au support mural. Electro-Voice Installation Manual 2015.12 | 07 | F.01U.310.295... -
Page 22: Amplitude De Mouvement Du Support Mural
Montez le support mural en position verticale en forme de V uniquement. N'installez pas le support en V ou le support mural de côté ou à l'envers. Figure 4.2: Positions de montage correctes et incorrectes du support mural 2015.12 | 07 | F.01U.310.295 Installation Manual Electro-Voice... - Page 23 À l'aide de la clé hexagonale (fournie), serrez les trois (3) vis cylindriques à six pans M6 pour fixer le support en V. Electro-Voice Installation Manual 2015.12 | 07 | F.01U.310.295...
-
Page 24: Retrait D'un Caisson De Basse Du Mur
Pour retirer le caisson de basse du mur, procédez comme suit : Tirez légèrement sur le caisson de basse pour le dégager du mur. Soulevez le caisson de basse vers le haut. Les crans de verrouillage se désengagent. 2015.12 | 07 | F.01U.310.295 Installation Manual Electro-Voice... -
Page 25: Câblage
25 W et 12,5 W à 70 V ou 100 W, 50 W et 25 W à 100 V. Le sélecteur d'alimentation se trouve sur l'enceinte derrière la grille. Figure 5.1: EVID 40C Borne de puissance Electro-Voice Installation Manual 2015.12 | 07 | F.01U.310.295... -
Page 26: Mono 70 V/100 V/4 Ohms
N'importe quelle combinaison des quatre haut-parleurs satellites (montage en surface, au plafond ou en suspension) est autorisée. Le système est conçu pour fonctionner avec quatre (4) haut-parleurs satellites seulement. Un fonctionnement avec moins de quatre (4) de haut-parleurs satellites n'est pas recommandé. 2015.12 | 07 | F.01U.310.295 Installation Manual Electro-Voice... -
Page 27: Haut-Parleurs Pour Montage En Surface
100 V, avec un paramètre de contournement de transformateur 4 ohms. Un repère sur le panneau d'entrée indique quelle position du commutateur utiliser pour les paramètres d'alimentation à 70 V et 100 V. Figure 5.2: EVID 40S Borne de puissance Electro-Voice Installation Manual 2015.12 | 07 | F.01U.310.295... -
Page 28: Mono 70 V/100 V/4 Ohms
N'importe quelle combinaison des quatre haut-parleurs satellites (montage en surface, au plafond ou en suspension) est autorisée. Le système est conçu pour fonctionner avec quatre (4) haut-parleurs satellites seulement. Un fonctionnement avec moins de quatre (4) de haut-parleurs satellites n'est pas recommandé. 2015.12 | 07 | F.01U.310.295 Installation Manual Electro-Voice... -
Page 29: Caisson De Basse Pour Montage En Surface Stéréo 8 Ohms Uniquement
Une source d'amplification standard de faible impédance (4/8 ohms) est nécessaire lors du fonctionnement de l'appareil en mode stéréo. Le fonctionnement à 100/70 V n'est pas pris en charge en mode stéréo. Electro-Voice Installation Manual 2015.12 | 07 | F.01U.310.295... -
Page 30: Dépannage
Si le problème son craque ou persiste, il peut se situer au niveau de l'amplificateur ou d'un câblage. présente une Consultez les autres actions ci-dessus. distorsion 2015.12 | 07 | F.01U.310.295 Installation Manual Electro-Voice... - Page 31 Vérifiez et corrigez la mise à la terre de façon appropriée. système défectueuse Si ces suggestions ne vous permettent pas de résoudre votre problème, contactez le revendeur Electro-Voice ou le distributeur Electro-Voice. Electro-Voice Installation Manual 2015.12 | 07 | F.01U.310.295...
-
Page 32: Caractéristiques Techniques
Indice de programme long terme, 3 dB supérieur à l'indice continu en bruit rose. Moyenne de 1 à 4 kHz. Moyenne de 1 à 8 kHz. 7.1.1 Réponse en fréquence EVID C2.1 Half Space EVID 40C Half Space 1000 10000 20000 Frequency (Hz) 2015.12 | 07 | F.01U.310.295 Installation Manual Electro-Voice... -
Page 33: Haut-Parleurs Pour Montage En Surface
Moitié de l'espace (montage mural). Indice de programme long terme, 3 dB supérieur à l'indice continu en bruit rose. Moyenne de 1 à 4 kHz. Moyenne de 1 à 8 kHz. 7.2.1 Réponse en fréquence Electro-Voice Installation Manual 2015.12 | 07 | F.01U.310.295... - Page 36 Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring 5 Bosch Security Systems, Inc 85630 Grasbrunn 12000 Portland Avenue South Germany Burnsville MN 55337 www.boschsecurity.com © Bosch Sicherheitssysteme GmbH, 2016 www.electrovoice.com...
