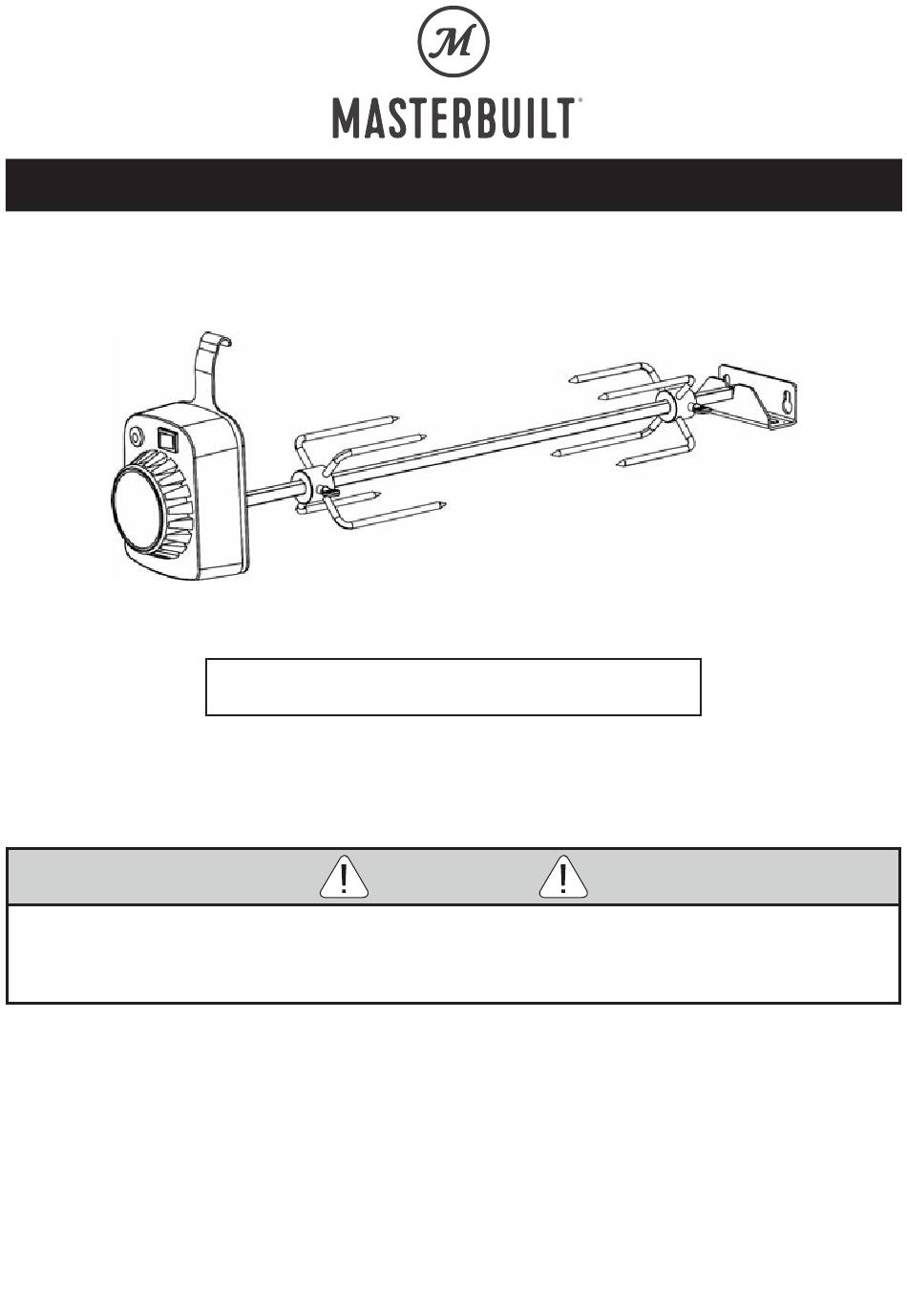

Welcome to the family. Let's get started.
ROTISSERIE
Manual applies to the following model number(s)
MB20090719
Manual Code: 9809180040 190523-GSB
WARNING
• To avoid personal injury and/or property damage, please read and follow all of these instructions
before assembly and operation.
• Keep this manual for future reference.
Master it. Masterbuilt.
