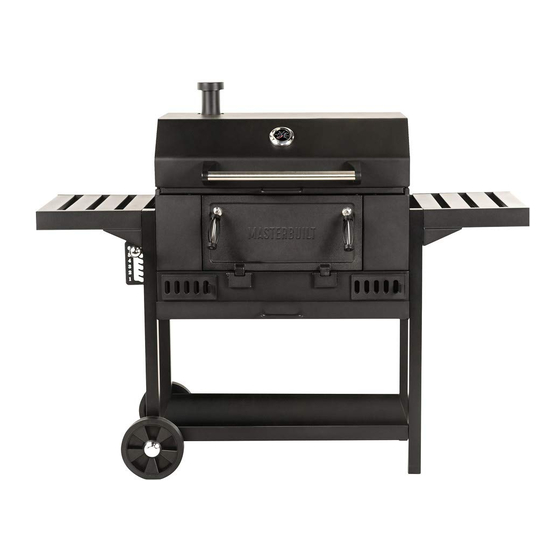

CHARCOAL GRILL
Manual applies to the following model number(s)
MB20040819
Your model number
Mfg. Date - Serial Number
These numbers are located on the rating label of the unit.
IMPORTANT
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY
FOR OUTDOOR USE ONLY. NOT FOR COMMERCIAL USE.
Master it. Masterbuilt.
Manual Code: 9804190089 190715-SPS
