Information générale
Chaque modèle a été calibré et vérifié avant de son envoi pour garantir son utilisation pour toutes les plages de
pression.
Installation mécanique
Position de montage
Monter et calibrer dans une position verticale pour une installation rapide dans des conduits, murs ou plafonds,
et dans de salles de contrôle.
Compatibilité d'utilisation
Les deux modèles ont été conçus pour l'utilisation avec de l'air ou des gaz non conducteurs.
Important: L'utilisation de liquides ou des gaz corrosifs peut endommager l'appareil.
Conditions environnementales
Les appareils doivent travailler dans les plages de température suivantes
Température de fonctionnement
Plage de température compensée
Instructions pour 5 étapes de connexion
Étape 1
Connexion électrique:
Réglette de terminaux démontable pour un câblage simple.

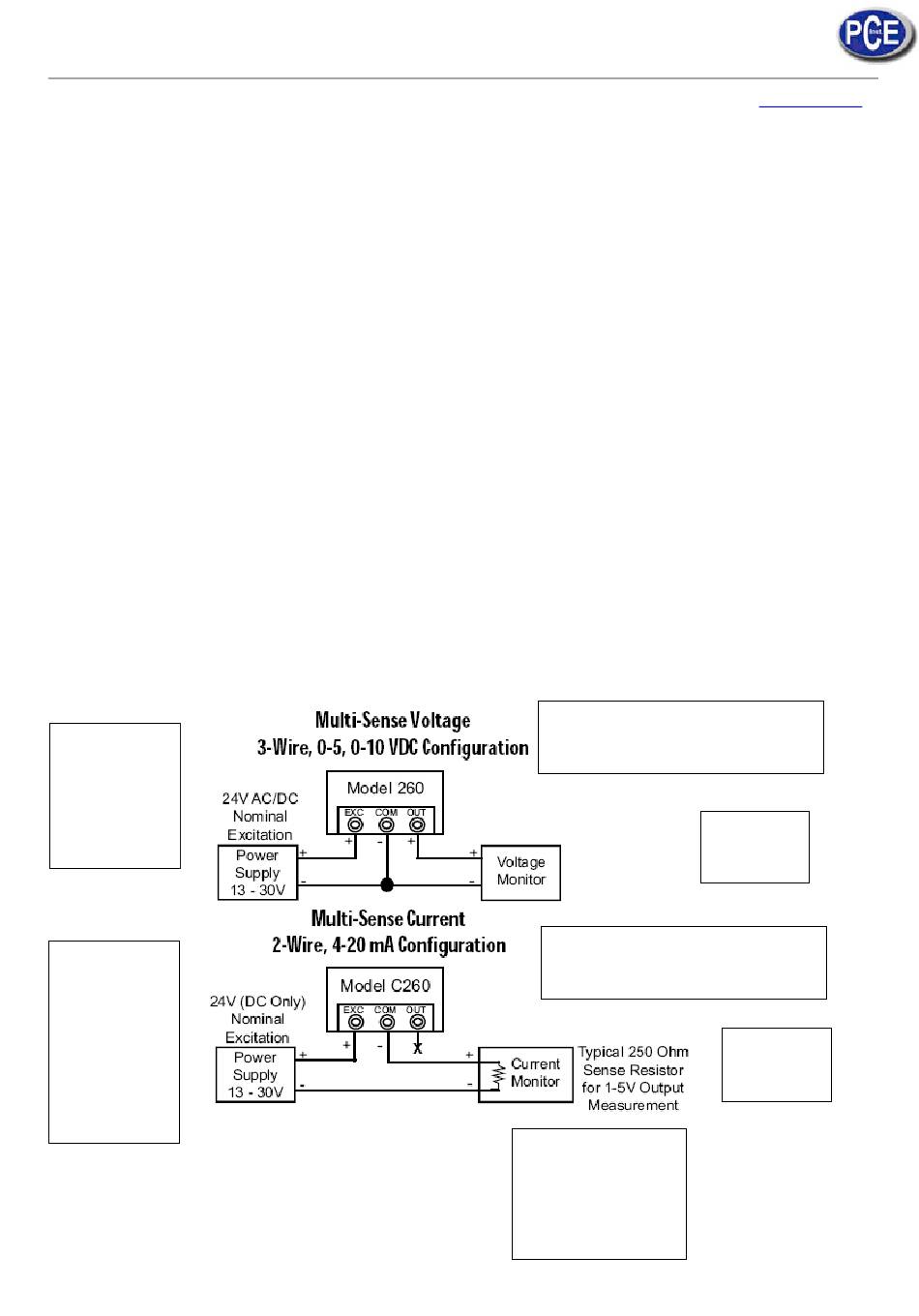

Étape 1: Câble et unité d'alimentation: Suivez les diagrammes signalés ci-dessous pour des configurations de 2 et
3 câbles. Après compléter les requêtes du câblage, appliquez de l'énergie à l'appareil.
24 V AC/DC
Tension
nominale
Alimentation
13-30 V
24 V
(seulement
DC)
Courant
nominal
Alimentation
13-30 V
Notice d'emploi
0 ºC ... 50 ºC (32 ºF ... 122 ºF)
0 ºC ... 50 ºC (32 ºF ... 122 ºF)
Tension: Configuration de 3
câbles, 0-5, 0-10 VDC
Corriente: configuración de
2 cables, 4-20 mA
Capteur de
résistance typique
de 250 ohms pour
mesures de sortie
1-5 V
www.pce-france.fr
Moniteur
de tension
Moniteur
de courant
